J'ai déja vu quelques vidéos de ce genre, au début, je voulais transformer cette platine en DJ K7 mais le moteur qui devait servir au scratch (moteur de chargement de VHS récupéré) m'a permis de sauver une Nakamichi CR4.
Pour l'instant, je fais "scratcher" mes k7 avec ma Teac V210C en appuyant légèrement sur la touche pause (avec une courroie bien tendue) c'est marrant mais le moteur n'aime pas trop ! :cpasmoi!:

[stf01]

Pas mal, ça en dépasse certain au vinyle.

[20tajk7]

Salut, voila le schéma de la carte de commande:


L'interrupteur "Eject" empêche le fonctionnement du mécanisme quand la porte est ouverte.
Le circuit en bas à droite permet d'alimenter en lecture le moteur de bobinage (RM) 0,2s après le solénoide (HS) afin d'éviter de faire défiler la bande alors que le galet presseur n'est pas encore positionné contre le cabestan.

Modifications à venir:
-Moteur de cabestan (CM) alimenté uniquement en lecture.
-remplacement des résistances de 22 et 47 Ohms (à droite) par une résistance de 10 Ohms en série avec un potard de 47 Ohms pour avoir un réglage du couple du moteur de bobinage (RM) en lecture.
-Remplacement du commutateur 3 positions et de l'inter "Start" par des boutons poussoirs et des circuits logiques.

La partie préamli est encore en cours d'experimentation pour augmenter le rapport signal/bruit et la bande passante.
Je n'ai pas pu monter le "tape running indicator" car je n'ai plus de plaque époxy.

[20tajk7]

Voila le schéma du "tape running indicator" :


Ce circuit très simple permet de faire clignoter la led quand le compteur de bande tourne
Le circuit intégré DN6838 est un capteur "Hall", il est positionné près de l'aimant du compteur de bande.
La prochaine modification consistera à ajouter un monostable pour commander l'arrêt automatique.

[20tajk7]

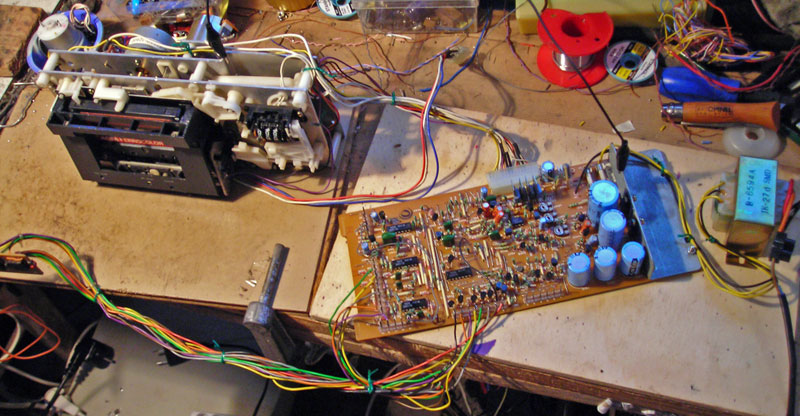

Un petit pour présenter une bidouille dans le même genre avec une épave de Nakamichi 580 en très mauvais état récupéré par Sounion :


La mécanique à été pour l'instant réparée au minimum car il manque certains switch, il y a des élastiques à la place des courroies et le fil de masse est connectée par le biais d'une pince croco !

L'électronique m'a donnée un peu de fil à retordre (au sens propre comme au figuré ! ) car il manquait certains composants (qui ont servis à réparer des 581 et 582), ça à l'air de fonctionner même s'il y a encore quelques bizarreries de fonctionnement.


Je n'ai pas encore attaqué la partie audio car il faut refaire pas mal de pistes et de soudures sur cette carte (un morceau de la carte est cassé et un des vu mètres est ).

Cette platine servira à faire divers expérimentations sur les amplis de lecture et enregistrement et les circuits Dolby

[crashgarrett]

Faire une platine k7 diy sur la base du Naks ...
