Sony TC-630

[Jo775]

Merci pour cette belle présentation plaisante à lire!

J'écoute ce TC en ce moment et j'adore...

C'est une machine à remonter le temps!!


Une petite photo des HP prise il y a... 7 ans!




211-12 (ce doit être la bande passante) 16 ohms 5w svp!

[Jo775]

Bonjour à tous!

Je profite des vacances pour me livrer aux douceurs du farniente, ce qui permet - en fait - de passer du temps en bonne compagnie!

Comme j'ai un TC fonctionnel -merci Denis! - il me restait "l'autre" à examiner... Car la mécanique ne voulait plus dire grand chose en lecture... et la partie ampli que j'ai utilisée de nombreuses années dans une petite chambrée a fini par dévoiler une odeur de ferme...ou d'embrayage en fin de vie! Alimentation coupée aussi sec, j'ai renoncé longtemps à en faire quelque chose...

Le démontage mécanique m'a déjà pris au moins deux heures... A chaque étape, je n'ai cessé de me dire: quelle conception et quelle complexité pour un appareil des années 60! J'accède aux cartes électroniques avec un câblage bien chevelu... Vraiment pas facile tout cela... Visuellement, à part un ou deux petits condos d'1uF dont les calottes semblent vouloir se décrocher, je ne perçois aucun composant cramé, ni coulure... A part celle d'une bougie qui aurait pu foutre le feu au bouzin si elle n'eût été rattrapée à temps!

Je pense que j'entreprends quelque chose d'assez complexe mais c'est tout de même mieux que de le balancer dans la rue, non?!




Quelques photos:

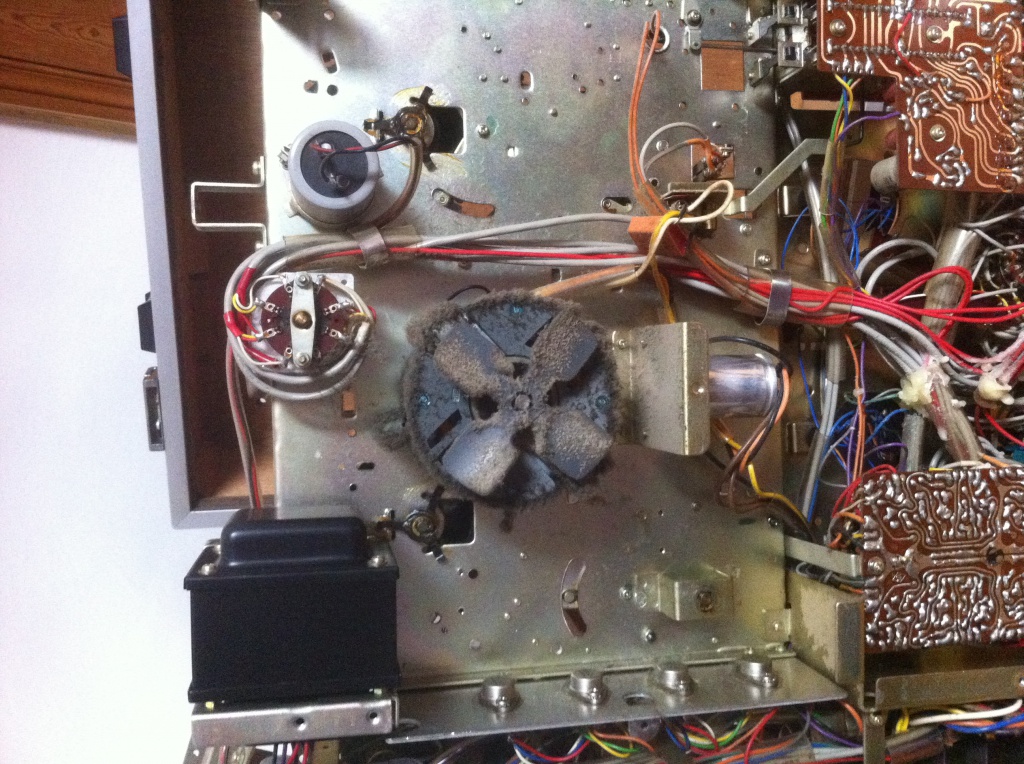

L'alim, le ventilo et le sélecteur de vitesse:


Désormais, dire qu'un appareil est dans son jus est impropre: on dira plutôt appareil qui s'oublie... C'est vraiment cracra!

Oh chouette: on dirait la fermentation d'un bon Bleu d'Auvergne!

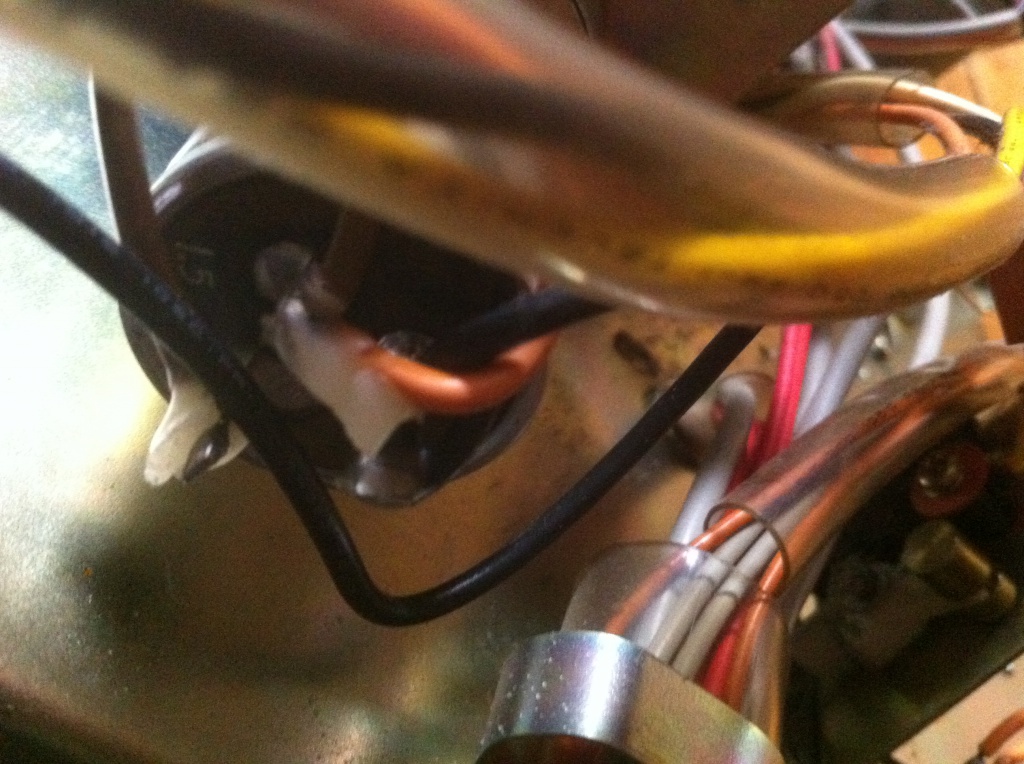

L'accident de bougie (ou la scène de sado-masochisme audiophile... à moins qu'"ils" aient fait les cons à l'usine?!! )

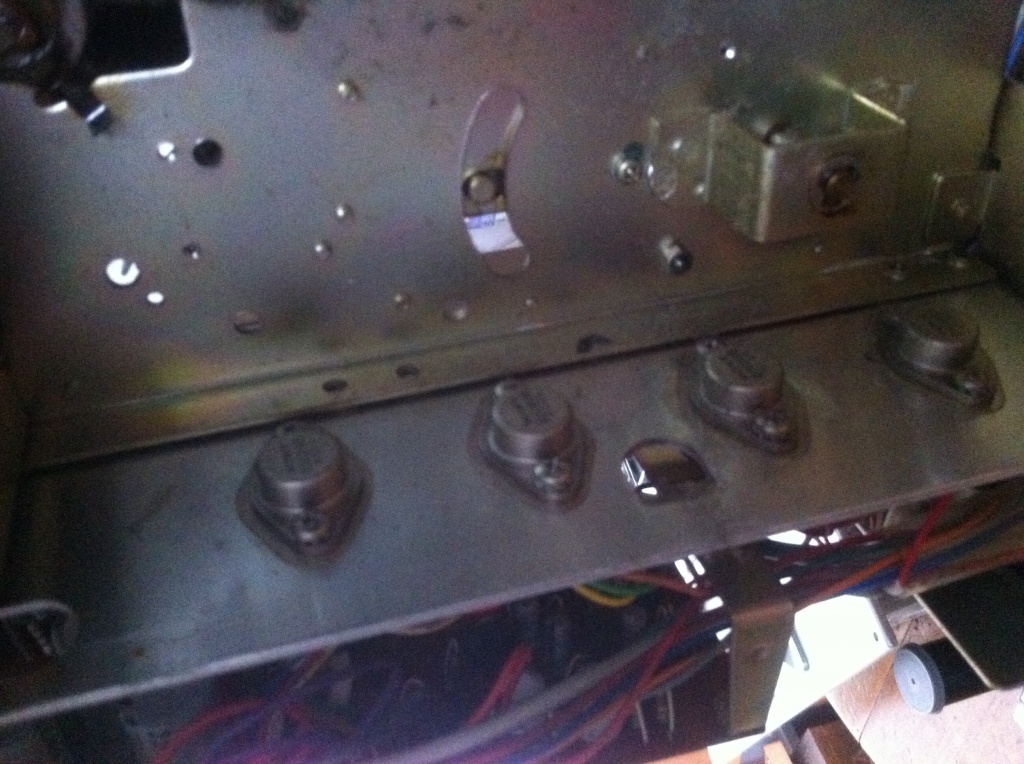

Les jolis trans 2SC895 badgés Sony pour la petite partie amplification:



Même si ça ne rougeoie pas comme un ampli à vulves, ça fait quand-même de la musique!

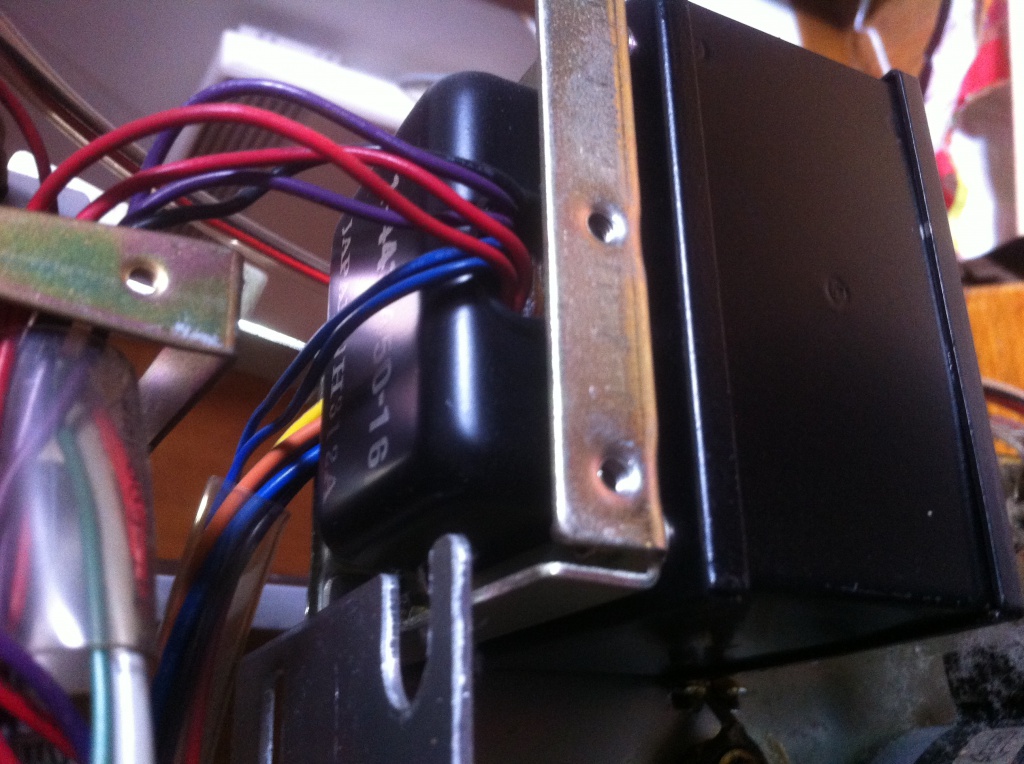

Towa-towa mon towa... J'en connais un qui va bien m'emm.uyer! M'enfin, vraisemblablement, je pourrai toujours lui envoyer un MP






Alors lui, à quowa il sert?...





Il n'y a pas que le towa dans la vie, il y a Elna aussi!

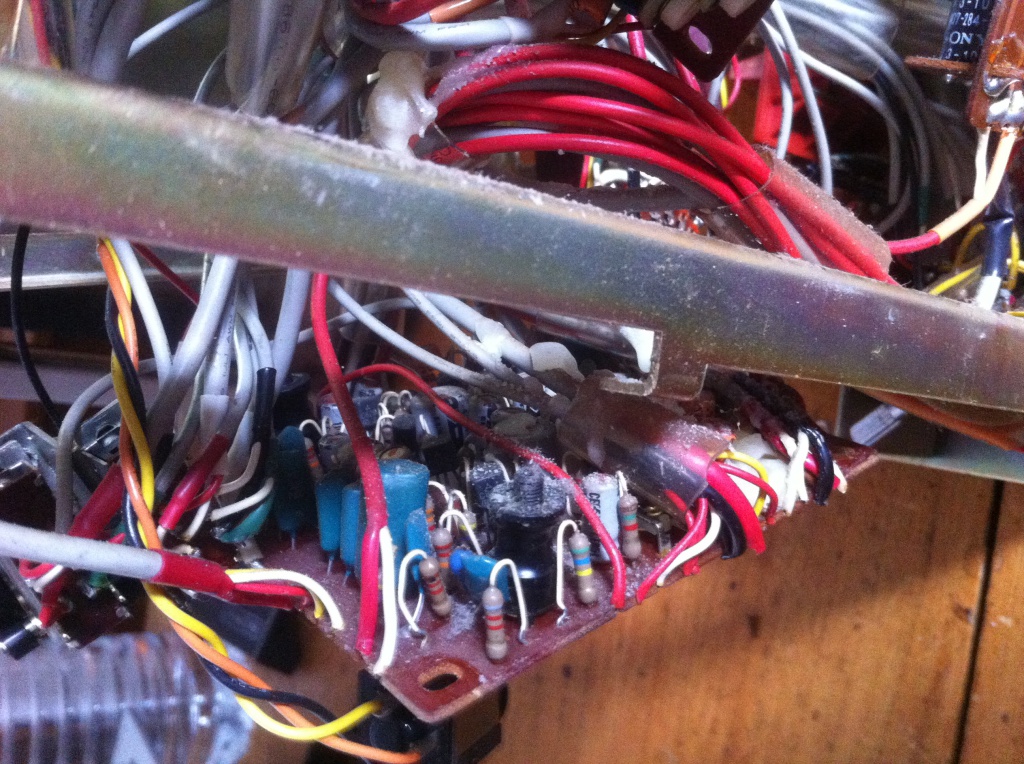

Quel fouillis!






Pas mal l'alim, pour un si petit-lourd-Real-to-real!



Voilà une présentation des profondeurs rarement sondées dans les TC Sony... Je vais avoir de la bougie et de la crasse sur le pain de ma planche. Je pense changer tous les condos, quitte à y être. Puis évidemment le but est de redonner vie à la mécanique, pour quelle puisse rouler fièrement!

Que dire de plus, en attendant? Plus je découvre et plus j'aime Sony... Les composants me semblent de qualité, jusqu'aux potentiomètres à la course ferme et onctueuse à la fois. C'est pas du Revox, mais hors de question de jeter ce magnéto-Serge!

les deux catapultes (rien à voir avec quatre femmes pub'iques) qui servent à actionner l'alimentation de la mécanique, et de la partie amplificatrice...




Bonne soirée! Et à l'année prochaine pour la suite, donc!

[Jo775]

Bonjour,

Je déchante un peu: mon TC "fonctionnel" ne fonctionne plus tant que ça. L'entraînement se fait "de travers" et la bande sort de l'axe idéal de lecture. J'ai l'impression que l'axe d'entraînement soit est torve, soit a du jeu, soit a besoin d'un réglage... Pour le moment ça dépasse mon analyse du problème.

[Jo775]

Bonsoir,

Il y a des fous dans ce monde... qui ont relevé les caractéristiques des HP de ce Sony que j'aime bien...



C'est pas si "dégueu" pour un LB destiné à des "enceintes-couvercle"!


SPL = 91.3 dB/W
R(e) = 14.8 ohm
F(s) = 114 Hz
Q(ts) = 0.809
Q(es) = 0.934
Q(ms) = 6.059
L(e) = 0.543 mH
V(as) = 5.47 L

Ca tombe bien, j'en ai deux paires. Ca sent le diy! Amateurs de LS3-5A, attention à vous!

[Chambi95]

La courbe montre quand même qu'en dessous de 200 Hertz il n'y a pas grand chose et qu'au-delà de 10 000 la courbe de réponse s'effondre.... à compléter donc par un HP de graves et un d'aigu !

[Jo775]

Bonjour Chamby. C'est absolument incontestable. Et l'on voit bien que la courbe est hyper linéaire sur une plage de 5 à 10db

Mais faut bien jouer les facteurs (d'enceintes) en herbe de temps en temps, ça nous rappelle quand on n'avait que ça à faire !

Outre les mesures, c'est le plaisir qui a toujours compté sur les Large-bande. J'ai quelques idées d'association mais suis une bille souveraine en matière de filtres...

[Chambi95]

Si je devais "jouer" avec ce HP, je partirai avec un condo en série de 47 µF afin de faire une coupure du premier ordre à 200 Hz (car il y a à cette fréquence le pic de la première harmonique de la fréquence de résonance de ce HP), suivi d'une self de 0,22 mH histoire de ne pas perdre inutilement dans ce HP les aigus qu'il ne reproduira pas. J'ai tenu compte de son impédance élevée.

A compléter par un tweeter filtré en premier ordre assez haut, par exemple 2 µF pour un Tweeter en 8 Ohms, mais ajouter une résistance série de 4 Ohms si son rendement est supérieur ou égal à 90 dB, et un boomer filtré assez bas, avec une self série de 3,3 mH pour un boomer en 4 Ohms et un rendement de 85 dB....

Avec un peu plus d'entraînement, on peut utiliser le HP Large-Bande comme composant de filtrage du troisième ordre d'un Tweeter mais ça devient sportif..... surtout avec des caractéristiques comme celui-là !
