Ampli à lampes double mono classe A

[LeTOF]

Ça confirmerait le DIY 1965! C'est mon idée que c'est un assemblage et un DIY.

Cela ne veut pas que cela ne sonne pas bien. Après nous sommes d'accord ce n'est pas du HD. Pour me faire la main c'est parfait!

Bon j'ai pas eu trop le temps aujourd'hui juste ouvert le paquet pris quelques photos pour le forum et ranger le BB...

Oui , ça y ressemble bien...

[Berlioz]

En même temps la personne qui a fait ça devait avoir de sacrés connaissances pour faire un montage en double mono usiner les pièces métal et de la façade et surtout l'électronique!

Calculer tous les potentiomètres et réglages de la façade et de l'arrière. Elle pourrait être ici!

Faire tous les calculs à l'époque! Enfin est-ce un DIY ou un assemblage de KIT? Il y a des rayures sur le bâti métal de l'ampli comme des traçages à la pointe à tracer. De plus sur certains angles le perçage avant enlèvement de la matière est visible.

Il y a eu de la sueur et de la motivation...

Je continu mon enquête.

[hoplat]

Joli montage, je n'avais pas vu les photos.
Les condos blancs marque Précis j'ai est encore en stock, très fiables ces petit condos.

JL

[alayn91]

Bonjour,

Les boutons vert/noir et rouge/noir, une idée de leurs fonctions? Quand on appuie sur la noir la rouge ressort et inversement.

Ce sont de simples interupteurs.
Il y en a un qui est relié à un conde de filtrage.
Peut-être pour appliquer la HT, manuellement, aux tubes, quand on estime qu'ils sont assez chauds.

[Berlioz]

Le vendeur vient de me répondre...
"je ne sais plus trop si les boutons poussoirs commandent les indicateurs cathodiques de modulation ou la sensibilité des entrées"? J'avoue ne pas trop comprendre la réponse?

Je suis loin d'être au point!

[Berlioz]

Je viens de faire ce qu'il ne faut surtout pas faire...

Après avoir préparé mes connectiques Din deux broches et comprendre que le +est la petite broche ronde et - la plate "la masse", (pourquoi il y a trois entrées de broches pour la prise femelle?). Je branche.

Bin une belle ronflette bien propre... Il va partir chez mon spécialiste favori... C'est indispensable.

Les boutons noir/rouge vert sur le bandeau noir, permettent connecter puis de régler la modulation de l’œil magique, les boutons chromé derrière l'ampli ayant cette fonction. Le but de celui-ci? Un seul bandeau de l’œil semble réglable, HS pour l'autre? Sans doute.

La suite dans un moment!

[Berlioz]

Voici les prises Din sur l'ampli: C'est du trois broches avec une broche centrale plate, jamais vu!

Din femelle trois broches avec broche centrale plate.JPG (93.16 Kio) Vu 5875 fois

Prise Din deux broches mâle utilisé sur l'ampli pour l'instant la broche - correspondant à la broche centrale plate qui est à la masse comme indiqué ci-dessous:


DIN deux broches.jpg (3.88 Kio) Vu 5882 fois

Est-ce que cela peut expliquer la ronflette de ne pas avoir du trois broches? J'en doute mais...

Les explication sur ce site: https://www.sonelec-musique.com/connect ... f_din.html

Extrait:

DIN trois broches avec une broche centrale plate.jpg (35.26 Kio) Vu 5882 fois

[Berlioz]

Il fonctionne à nouveau en fait un composant dessoudé pendant le transport. Ouf c'est une bonne surprise.

Côté écoutes sous son look modeste et improbable c'est un ampli très détaillés, musicale et agréable dans son jus. Une cure de Jouvence s'impose pour le remettre à niveau.
Je suis soulagé il se défend très bien face mon ampli de tous les jours. C'est la découverte du son tube et des EL84...

Point trop, il faut en demander, ne pas dépasser 60/70 du volume. Mais à ce niveau il envoi du bois et fait bouger les LB de 50 watts sans souci aucun...
De très bonnes basses très profondes grâce au passif, beaucoup de détails et du relief. Il faut le faire chauffer pour qu'il s’éclaircisse la voix... Depuis deux jours c'est déjà mieux.

C'est une bonne pioche et c'est confirmé c'est bien un DIY des années 1965 de très belle facture et très bien conçu.

A bientôt!

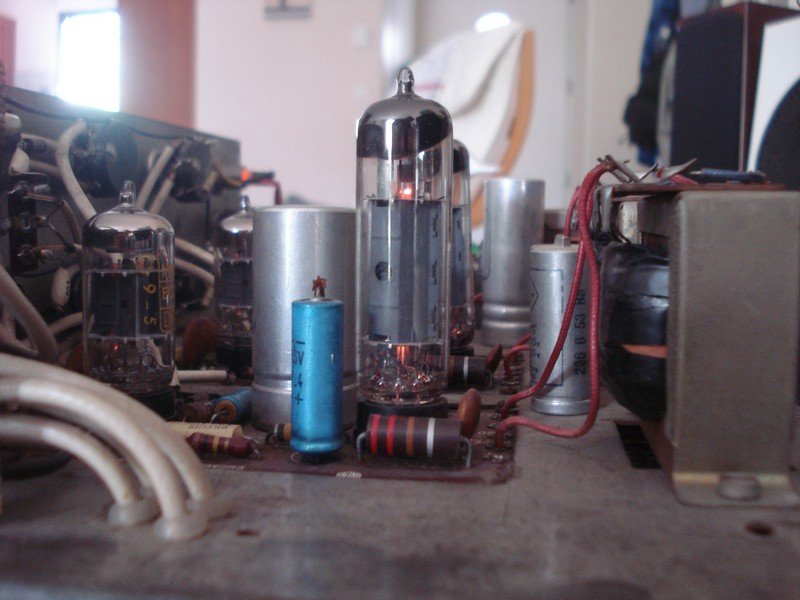

Tour de chauffe.JPG (87.4 Kio) Vu 5760 fois

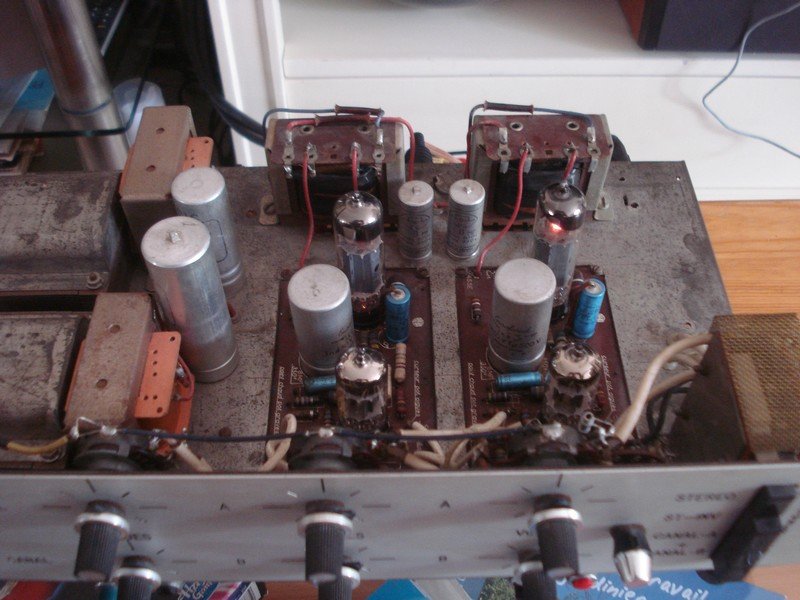

Fonctionnel mais dans son jus.JPG (77.6 Kio) Vu 5760 fois

+ de 50 ans le BB aucun souci pour driver les LB de 50 w.JPG (92.66 Kio) Vu 5760 fois

[michel29]

fonctionnel avec ses condos et résistances vieux de 50 ans ?


fait gaffe au condo entre les 2 transfos d'alim
çà ressemble à un double condo anti-parasite au papier
à mon avis il explosera après quelques heures de marche
çà peut vraiment exploser comme un pétard "mammouth"

[SidSmith]

Perso je changerai tout les condensateurs, question de sécurité.

Les bobineurs de transformateurs se font rares et chers !
