Concertone TX 360 LD

[LeTOF]

Bonsoir à tous ,

J'y avais fais allusion sur le post de présentation de l'ampli Concertone AS300 , mais juste une allusion rapide car il était en panne et je n'avais pas les compétences pour y remédier ... C'est à ce moment que Michel (Mimi80) est intervenu et qu'il m'a proposé son aide ....En fait c'est bien plus que son aide qu'il m'a proposé , c'est son expertise et son savoir qui on fait tout le boulot , moi je n'ai fais que suivre ses directives et le tuner est reparti ....
Fin de la petite histoire , c'est donc du tuner Concertone TX 360 ld qu'il est question ici .....

Alors , c'est un tuner Français datant à priori de 1966 , il est équipé de 7 lampes , une 6x4 , une ecc83 , une ecf86 , une ecf201, une ech81 , une ecc85 et une em84 .

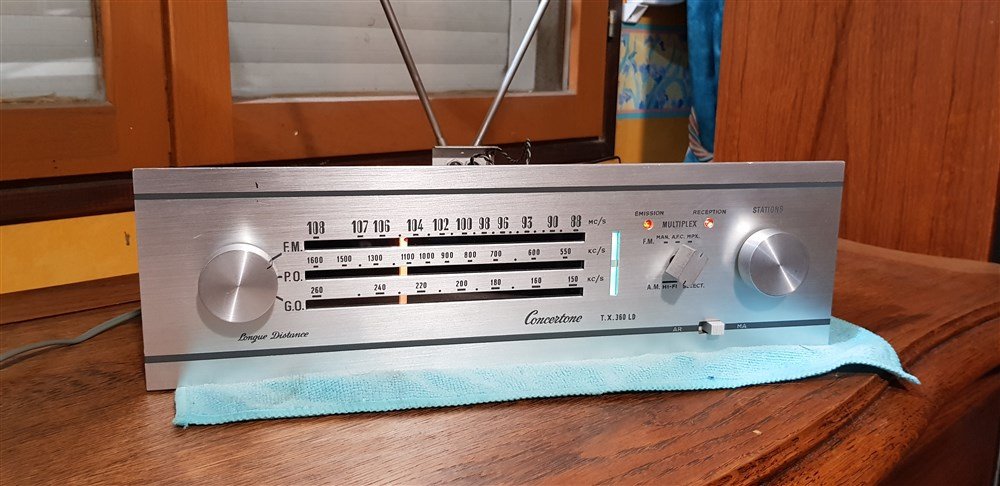

Comme sur l'ampli , la façade et les boutons sont en alu massif, la finition est vraiment sympa ..
Celui la a été vendu via une boutique parisienne bien connue , l'autocollant est encore présent !!

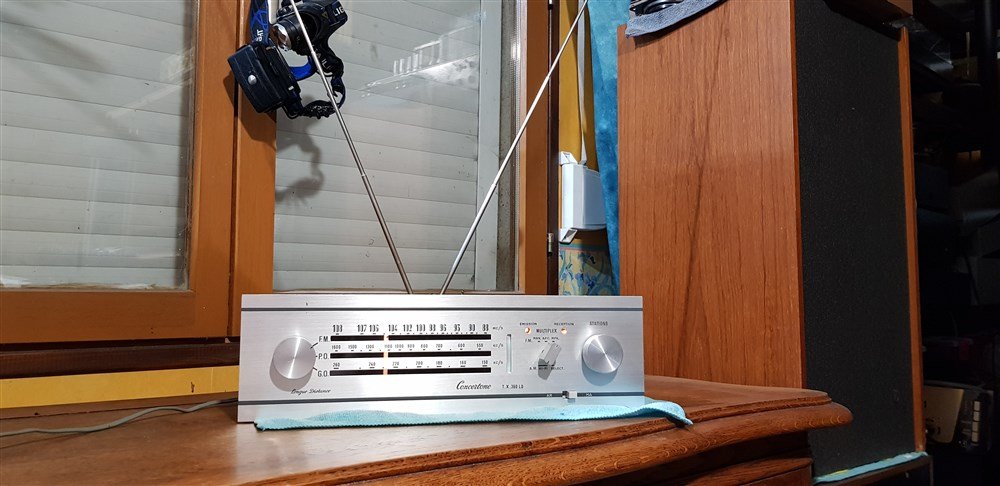

Quelques photos.





lLa suite au prochain numéro !!

[hoplat]

Salut le Tof et à Michel.

Un bel ensemble que tu as là, appareil rare on dirait, la suite

[LeTOF]

Quand j'ai acheté ce tuner , il manquait des tubes dessus , je pensais qu'il serait simple de trouver les tubes manquants et leur implantation , mais non .... Autant trouver les réf a été assez simple mais ensuite ou les mettre ???? Ca a été la première intervention de Michel .
Une petite photo avec l'implantation :


[LeTOF]

Quelques vues supplémentaires .


Il possède deux canaux identifié A et B mais je ne serais pas capable de vous dire si il est stéréo ou pas !!!

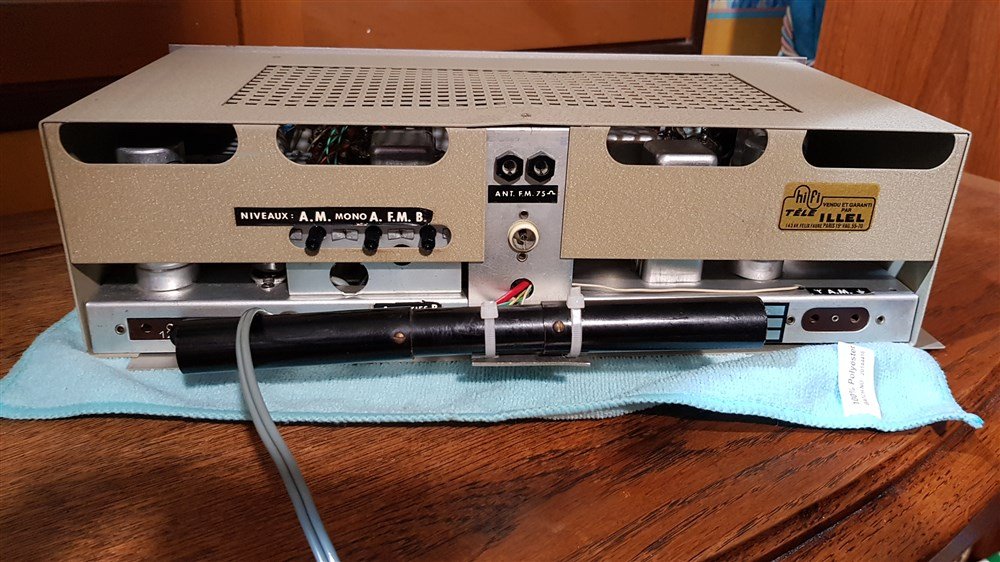

On voit aussi de ou il provient avec sa petite étiquette ...

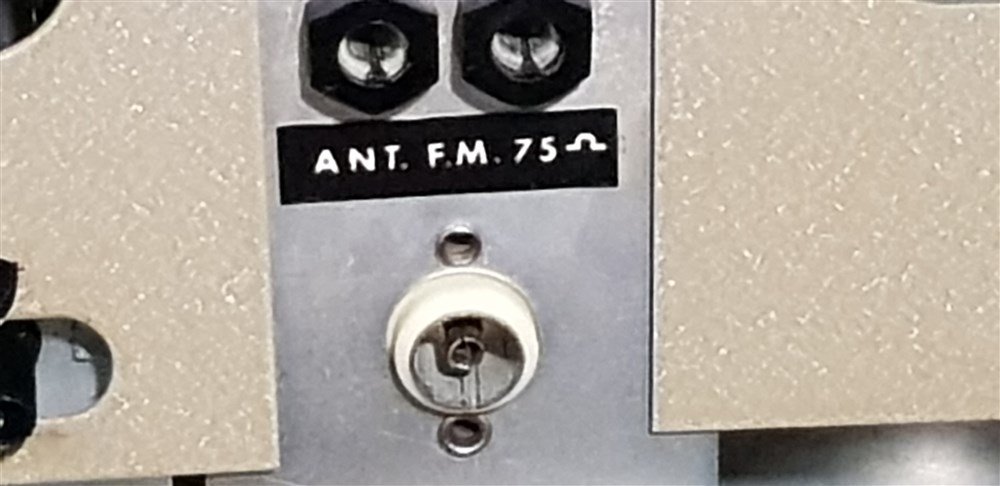

L'antenne intérieur est amovible et il possède un connecteur juste en dessous pour une autre antenne , voir même une antenne extérieur ..


Et pour finir une vue de dessous ... J'avais remplacé quasiment toutes les résistances et les chimiques de petites valeurs mais ça n'était pas suffisant , il avait un soucis de masse sur l' ech81 et un condo film HS sur l'ecf86 , alors qu'au controle le condo semblait bon ....


Il fonctionne à nouveau correctement , j'ai encore un petit doute sur le fonctionnement de l'oeil magique mais la réception est très mauvaise chez moi et il s'en sort très honnêtement sans aucun bruit parasite , c'est mieux qu'avec certains appareils récent !!

[mimi80]

Bonjour Christophe,
oui il est bien stéréo, c'est l'ecf86 qui se charge du décodeur stéréo, d'ailleurs on aperçoit en haut à droite les 4 diodes du décodeur multiplex. Par contre si tu as une réception difficile il est probable qu'il ne commute pas en stéréo.
Pour l'œil magique tu es sur que c'est un EM84? sur l'implantation que je t'ai donné au début c'est un EM87.Pour les différencier c'est simple, en général pour l'em84 on trouve une résistance de 470K sur l'anode contre 100K pour l'em87; et la sensibilité des tubes est différente, l'em87 est plus sensible.
En tout cas appareil très rare et surtout en super état, la façade est comme neuve, il méritait bien de reprendre du service.
Michel

[LeTOF]

Bonjour Christophe,
oui il est bien stéréo, c'est l'ecf86 qui se charge du décodeur stéréo, d'ailleurs on aperçoit en haut à droite les 4 diodes du décodeur multiplex. Par contre si tu as une réception difficile il est probable qu'il ne commute pas en stéréo.
Pour l'œil magique tu es sur que c'est un EM84? sur l'implantation que je t'ai donné au début c'est un EM87.Pour les différencier c'est simple, en général pour l'em84 on trouve une résistance de 470K sur l'anode contre 100K pour l'em87; et la sensibilité des tubes est différente, l'em87 est plus sensible.
En tout cas appareil très rare et surtout en super état, la façade est comme neuve, il méritait bien de reprendre du service.
Michel

Bonjour Michel ,
Cool pour la stéréo !!
Il capte bien , pas vraiment de soucis de ce côté mais l'oeil magique ne réagit que sur deux ou trois stations uniquement et sur tout le reste rien ...
Je me suis basé aux tubes présent dessus pour l'EM84 ...... Mais oui , tu m'avais indiqué EM87 et sur radiomuseum ils disent pareil ...
