Philips GA-209S

[hencot]

Présentation d'une machine du début 1975 qui nous à donné du mal avec Charles pour sa remise en état (sans parler des courroies fondues) conçue avec la méthode Philips bien sur ingénieuse pour certains points mais un peu foutoir au niveau de la mise en oeuvre et du cablage.
Mais munie d'une cellule 422-II c'est une platine intéressante bien que relativement chère à sa sortie .
.

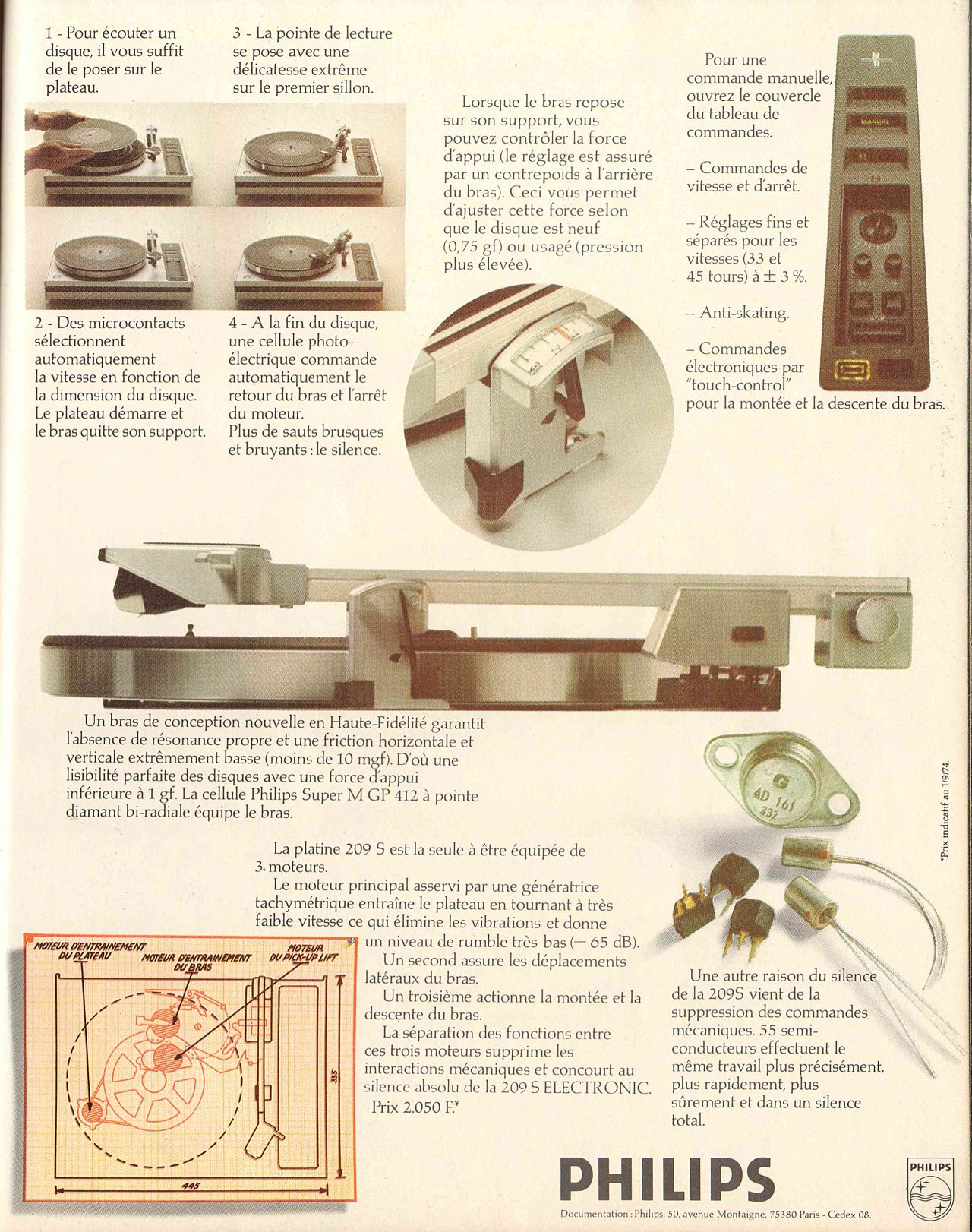

D'abord la pub de 1975....
.


.


.

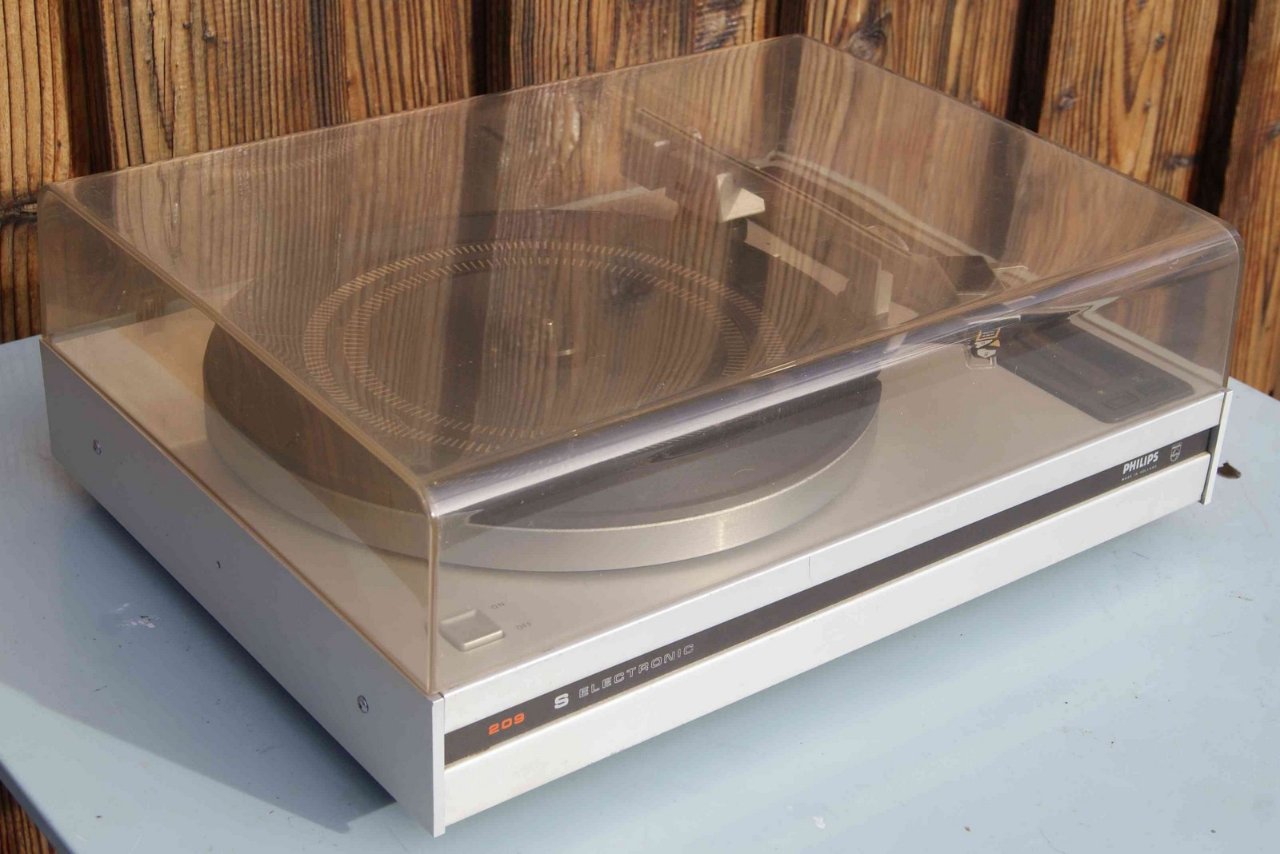

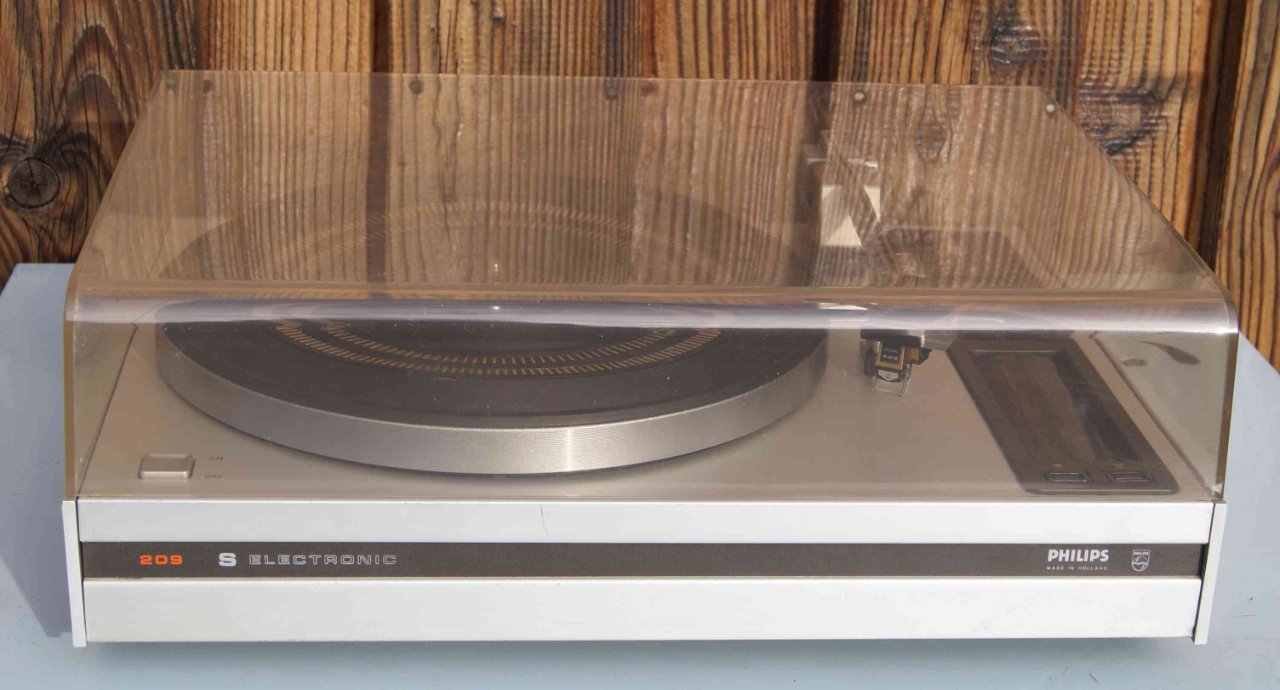

Puis quelques photos
.


.


.


.


.


.


.
puis quelques photos des travaux , flasques bois pour travailler (la rôtissoire étant occupée )
.


.


.
inter M/A hors service remplacé par un modèle plus récent avec adaptation...
.


.

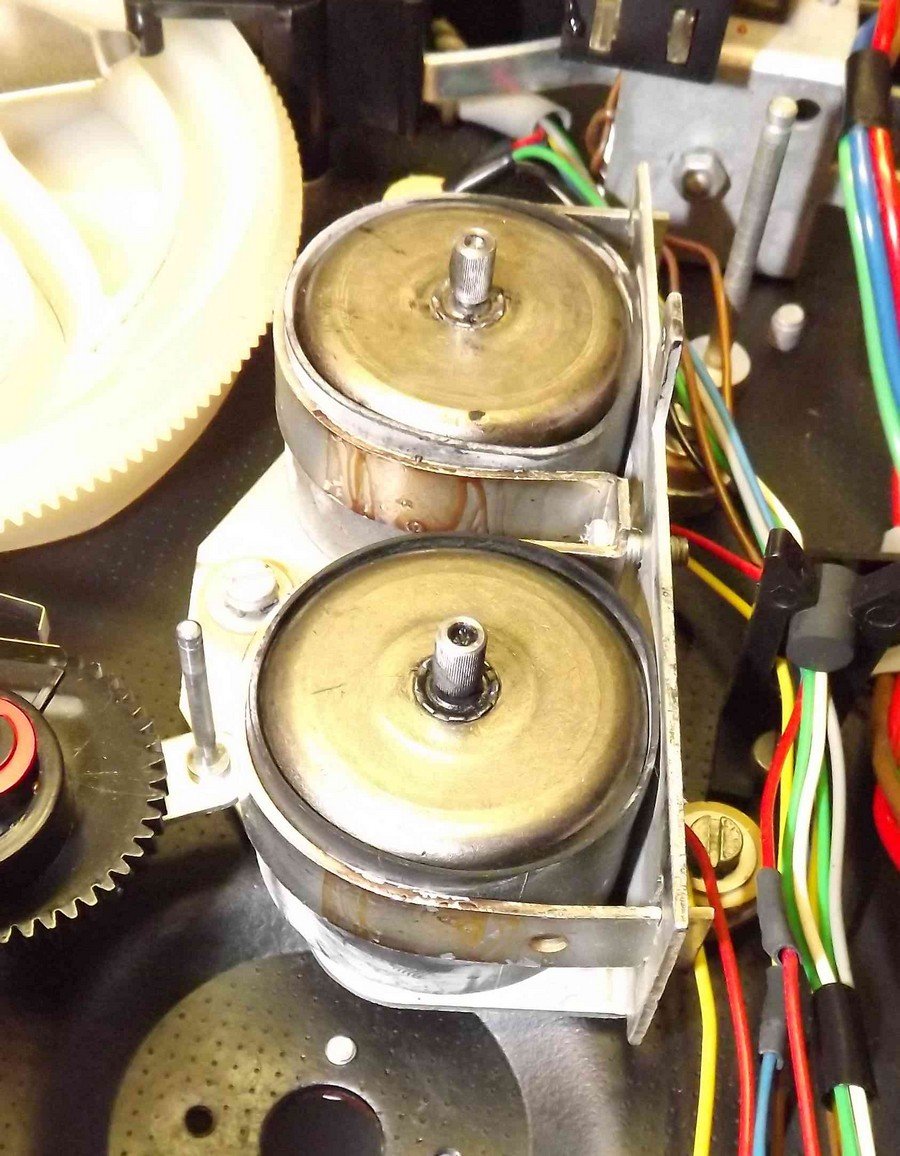

corroies des deux moteurs déplacements latéraux et verticaux fondues donc à remplacer ...(nettoyage au dissolvant universel Leroy Lidl Casto...)
.
.


.


.


.
remplacement de quelques condos carte électronique ,d'un transistor défectueux et tripatouillages divers .....
.

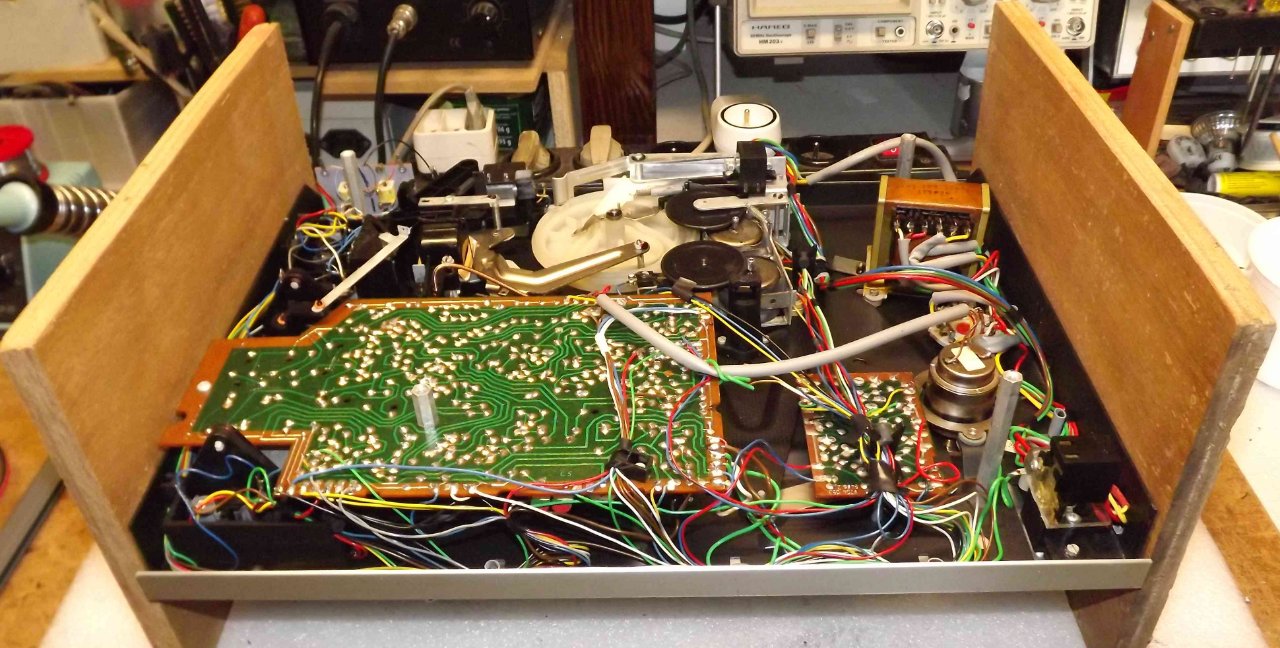

comme vous êtes un peu pervers vue complète de sous les jupes !!!!!
.


.

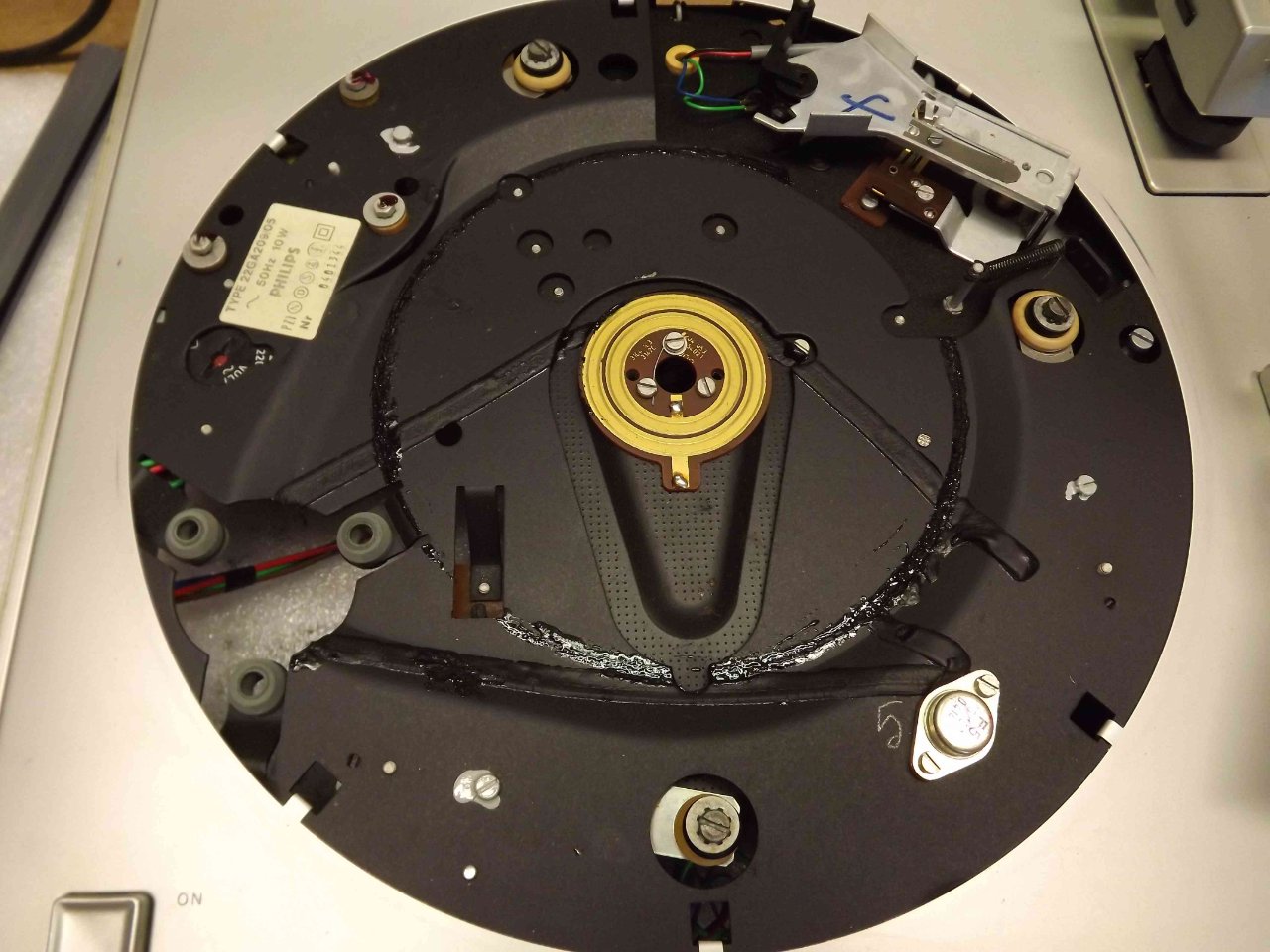

ainsi que le dessous du plateau avant nettoyage ,avec ses pistes de contact pour les détecteurs de diamètre disque et son commutateur auto 33-45 (alu marqué x)
.


.
Ci dessous un essai de 1975 avec schéma
.


.


.


.


.


.

[doum]

J'adore celte platine, mais c'est une usine à gaz en effet.
J'en ai deux, une en panne (il faut maintenir le bouton ON Off bien appuyé pour qu'elle fonctionne) et une autre dont la détection de fin de disque fonctionne de façon aléatoire.
C'est bien vu les planches sur les coté pour travailler dessous, je retiens l'idée, bravo (j'avais pensé le faire dans la fosse du garage!)

Comment avez vous réussi à éliminer totalement le résidu de courroies fondues?
Sur un autre forum, Phil19 a mis des caoutchoucs sur les axes des moteurs: http://vintage-audio-laser.fr/viewtopic.php?f=60&t=7580

Le support du bouton cassé est aussi un classique sur cette platine.

[CHARLES33]

Je confirme que c'est une mécanique complexe et Alain a bien sué dessus, mais quand ça marche ça marche. C'est déjà très bon avec une cellule 412 mais avec la 422... Excellente cellule.
Pour les résidus de courroies Alain a utilisé un dissolvant classique.

[rems]

Hello ! J'ai bien lu ce post et je le remets au goût du jour car j'ai également fait l'acquisition de cette platine et en bien mauvais état.
Le support moteur d'entraînement plateau était dessoudé et j'ai réussi à le réparer.
Si cela intéresse quelqu'un je peux rentrer plus dans le détail de cette restauration en cours, car pour l'instant elle ne fonctionne pas en automatique donc je suis sur la piste ...

[Alain wagneur]

Trois moteurs!
Mais ils étaient fous chez Philips!
Merci pour l'idée des planches. N'ayant pas de fausse je m'apprêtais à creuser le sol de ma cuisine afin de pouvoir travailler à l'aise sur ma Dual, 1229 (futur chantier!).
Enfin, j'ai une réelle tendresse pour les produits Philips.
