La Hifi dans la chambre

[Pougatchoff]

Très bonne idée
Manque plus que l'écran plat

[Edouard-]

Temps qu'à faire, autant prendre un projecteur :p.

[rycotte]

et un miroir
sinon pourquoi 4 enceintes ?
2 ou 2+1 caisson de basses ok mais le principe de la quadriphonie c'est d'avoir du son qui arrive de derrière les écoutilles. Tu ne penses pas que ça risque de brouiller l'image sonore ?

[Marcantz]

[gwir]

Je ne te demande pas si tu as prévu le passage des fils...

Les fils quels fils? MERDE LES FILS!

[Chambi95]

Merci beaucoup de vos encouragements !

Pourquoi de la Quadri ? Parce que je voulais faire une petite chaîne "Vintage" et que j'ai dans mon petit inventaire deux équipements possibles, soit un Ampli Dual soit ce petit Ampli-Tuner Grundig que j'aime beaucoup pour différentes raisons dont, je l'avoue sans honte, son look inimitable quand la pièce est dans le noir et qu'il est allumé de partout !

Je pense sincèrement que cet appareil consomme plus en ampoules de toutes sortes qu'en amplification lorsqu'il est utilisé à faible volume !

Fabriquer des enceintes en partant de ces boomers Kef me titille depuis longtemps.... et puis dans tout cela il y a une large part d'irrationnel, de ce genre de pulsion qui fait qu'on a envie de faire quelquechose, qu'on y trouve une motivation.

Alors toute la conception de ces enceintes de plafond repose sur l'utilisation de ces boomers.... Mon expérience de la fabrication d'enceintes me conduit à penser que lorsqu'on part d'une bonne reproduction du grave, le "reste" est moins délicat, et que le plus "pointu" est la mise en phase des Hp aux fréquences de raccordement.

Sur le principe, une enceinte encastrée dans le plafond s'approche du baffle plan. Il ne peut y avoir de court-circuit acoustique entre l'onde arrière et l'onde avant, pour autant que la membrane elle-même ne soit pas "poreuse". Accessoirement, l'intégralité de l'onde avant part vers l'avant, contrairement à une enceinte placée près d'un mur où une partie de l'onde fait le tour de l'enceinte pour aller derrière elle. Bref on travaille ici en 2∏ Steradian et non en 4.
C'est une approche originale pour moi car je n'avais encore jamais conçu de système acoustique qui travaille dans ce domaine.

Revenons donc à la réalisation.

Le baffle proprement dit mesure 50 x 35 cm (à quelques pouillèmes près.....) et la profondeur libre utile est de 32 centimètres. Une fois déduit l'encombrement des haut-parleurs eux-mêmes, il reste environ 45 à 50 litres de volume, ce qui correspond au haut de la fourchette de préconisation de Kef pour ce HP.

La notice technique de ce Hp ainsi que les différentes littératures d'époque que j'ai pu lire insistent sur la nécessité de couper ce HP en haut de sa bande passante, entre autres raisons parce qu'il a une "bosse" vers 1200 Hz et ensuite parce qu'il "sonne mal" au dessus de 800 Hz.

Comme je ne connais pas (dans mon budget) de HP capable de prendre le relai intégralement jusque vers 18000 Hertz, je me suis donc décidé à faire du 3 voies. J'ai en stock des petits médium Audax (en 4 Ohms) et par une chance inouïe, j'ai trouvé des diffuseurs neufs il y a quelques semaines, ce qui a solutionné mon problème de directivité !

En épluchant la documentation Kef je suis tombé sur une approche du filtrage de l'aigü que j'ai trouvé très intelligente et que je n'avais encore jamais expérimentée.
En gros, lorsqu'on met un condensateur sur le trajet d'un signal, on introduit un déphasage. En en mettant un second, un deuxième déphasage. Arrivé à 3 condensateurs on est au même point que lorsqu'on en a mis un seul, sauf que de chaque point de liaison entre deux on a pu rejeter des fréquences au moyen de selfs. Cela crée un filtre avec une pente très très raide qui spécialise franchement le tweeter mais en posant deux problèmes : le premier est une réelle perte de rendement global, en général pas trop problématique si on utilise un tweeter dont le rendement est nettement plus élevé que celui des autres HP. Le second souci est qu'un signal carré injecté dans ce genre de filtre ressort assez "abimé" en sortie. Les ingénieurs de Kef ont eu l'idée d'ajouter par dessus ce filtre du 5 e ordre un filtre du 1er ordre coupé très haut. C'est un peu comme si on envoyait un signal de "super-tweeter" dans le signal du tweeter.

L'idée me plait, je tente une simulation dans Excel et ça me parait intelligent, si ce n'est que ça utilise beaucoup de composants....
Je ruse un peu : le HP de medium sera la partie "Selfique" du second ordre de la cellule de filtrage de l'aigu !
En ce sens mon enceinte n'est pas une vraie 3 voies.... c'est une 2 voies dont la cellule passe-haut utilise le HP de Medium comme élément de filtrage de l'aigu....

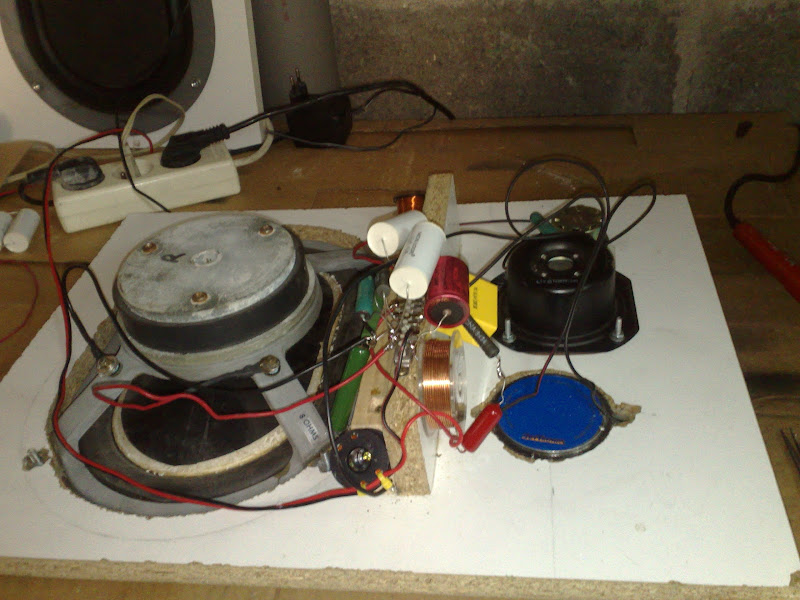

Voici le dos du baffle (désolé la photo est moyenne....)



Tout cela est "bien rempli" :



La découpe pour ces HP réclame un petit ajustement au voisinage des vis pour assurer une bonne tenue :



Les deux enceintes son symétriques, les HP chargés de reproduire le haut du spectre seront éloignés au maximum.



Question filtrage, j'en reviens à une réalisation "vintage" en utilisant une barrette sur plots de porcelaine et un câblage en "3D" ! Cela fait plus de 20 ans que je n'avais pas procédé ainsi.....



C'est parti pour un petit essai, dans des conditions très éloignées de l'utilisation finale mais bon...... j'étais pressé d'entendre ce petit monde de HP s'animer !

[Sgt.Pepper]

Projet amusant, bonne continuation

[Spide]

Avec un évent tu aurais pu climatiser ta chambre

[Clavette]

Hey Fred , tu proposes ça quand à Madame?

[Spide]

Cédric , sérieusement,
