Pré-ampli RIAA ECC88 et 2sk170 cascode

[Ulrich]

Ça c'est de l'art , bravo

[tombapic]

bonjour, joli, je vais suivre ça aussi.

[chm]

Bonsoir,

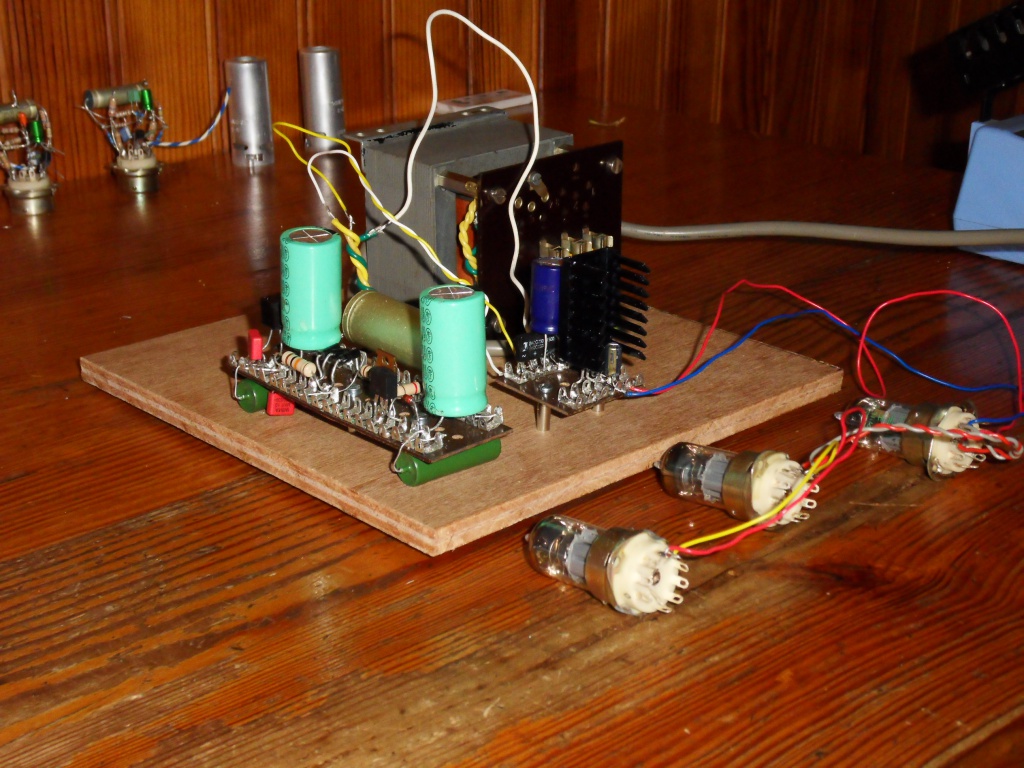

Première mise sous tension de l' alimentation, et il manque un peu de tension pour alimenter correctement le régulateur 7806 pour le 6V, le 200V, aussi régulé ça à l' air d' aller.
A suivre
Christophe

001 (2).jpg (278.75 Kio) Vu 2181 fois


[6336A]

Jean-François est content !

le 200V, aussi régulé ça à l' air d' aller.

Ben tiens ! Manquerait plus que ça que ça n'aille pas...

[chm]

Christophe aussi est content édit... pour le nouveau modérateur

[Androdead]

Si je peux me permettre .. Pourquoi 6V via le 7806 et non 6V3 via un LM317 ? le LM est pas cher et très simple à mettre en oeuvre, et tu possèdes la valeur que tu veux ..

[Vinc]

Si je peux me permettre .. Pourquoi 6V via le 7806 et non 6V3 via un LM317 ? le LM est pas cher et très simple à mettre en oeuvre, et tu possèdes la valeur que tu veux ..

Ça c'est une bonne question, quitte a simplifier, j'aurais pris plutôt un 7805 avec 2 diode en serie sur la pâte de référence.

[Rinaldo]

Si je peux me permettre .. Pourquoi 6V via le 7806 et non 6V3 via un LM317 ? le LM est pas cher et très simple à mettre en oeuvre, et tu possèdes la valeur que tu veux ..

Ça c'est une bonne question, quitte a simplifier, j'aurais pris plutôt un 7805 avec 2 diode en serie sur la pâte de référence.

A vouloir simplifier tu vas tuer tes tubes en les "sous-chauffant"... C'est dommage elles coûtent chères les ECC88 et ses copines.
Chauffage des tubes ECC = 5% du nominal (+/- 2,5%) entre 6,15V et 6,45 pas plus pas moins.
Mis à part ce détail.. Magnifique boulot

[6336A]

On peut en effet mettre un lm317 et le faire suivre par un petit circuit qui fait monter lentement la tension et par un potentiomètre ajuster le 6,3V. Mais j'ai toujours eu moins de bruit se fond avec a paine un peu plus de 6V, ce que donne un 7806 en principe.

[Androdead]

Si je peux me permettre .. Pourquoi 6V via le 7806 et non 6V3 via un LM317 ? le LM est pas cher et très simple à mettre en oeuvre, et tu possèdes la valeur que tu veux ..

Ça c'est une bonne question, quitte a simplifier, j'aurais pris plutôt un 7805 avec 2 diode en serie sur la pâte de référence.

A vouloir simplifier tu vas tuer tes tubes en les "sous-chauffant"... C'est dommage elles coûtent chères les ECC88 et ses copines.
Chauffage des tubes ECC = 5% du nominal (+/- 2,5%) entre 6,15V et 6,45 pas plus pas moins.
Mis à part ce détail.. Magnifique boulot

Justement, pour simplifier le 7805 donne 5V, et les deux diodes font un bump si je me trompe pas qui réhausse selon leurs caractéristiques de 1.2 à 1.4V la tension, donc on se trouve dans la barre des +/- 2.5% !

On peut en effet mettre un lm317 et le faire suivre par un petit circuit qui fait monter lentement la tension et par un potentiomètre ajuster le 6,3V. Mais j'ai toujours eu moins de bruit de fond avec a peine un peu plus de 6V, ce que donne un 7806 en principe.

Je n'ai pas encore eu ce soucis sur du lm317, mais je pense que ça finira par arriver un jour ou l'autre.. Mieux vaut l'autre.

J'ai lu d'ailleurs qu'avoir 6V sur ce tube n'était peut-être pas dangereux pour lui dans les utilisations de type préampli phono. Mais comme on lit de tout, et que la sous / sur alimentation n'est jamais forcement très bonne ..
Mais même dans ce cas, pourquoi ne pas avoir utilisé un 7805 ? Trop bruyant ? Il fournit bien 5V, et donc avec le bump 6v2 à 6v4 .. Si on prend deux diodes
Ou une shottky de 0.3V sur le 7806 .. Faisable ?

Enfin, je veux pas faire de HS, ça concerne bien la réalisation de Christophe en ECC88 ..
