ORTF (II) Du micro à l'antenne

[ANTARESBLUESPIRIT]

Merci pour cette tranche d'histoire

Ce musée de la radio télévison il me faut vraiment le visiter dés qu'il ouvre à nouveau ses portes...

Raymond

[Wagtbtoobz]

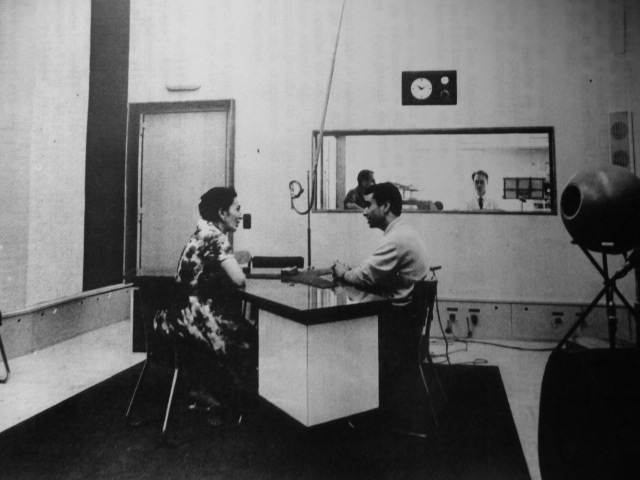

Un studio, vraisemblablement à France Culture : préparation d'une captation car aucun micro n'est installé. Notre technicien tient maintenant "l'écran" , la double vitre séparatrice entre cabine et studio:


Remarquer l'écoute en retour : Elipson + P10
A droite de la pendule, les 2 voyants, présentement en position blanche "REPOS" , basculent en rouge sur "ENREGISTREMENT"... le "ON AIR" des anglosaxons" par télécommande .

[Skyy]

Bonjour

J'ai dévoré toutes ces pages avec une avidité non dissimulée. Quel plaisir !
Bravo parce que en ces temps d'obsolescence programmée, nous présenter tout ce beau matériel construit pour durer tient vraiment du devoir de mémoire.
Il y a de quoi ouvrir un musée à la gloire du tube.

Merci encore.

[Wagtbtoobz]

A partir de maintenant, il peut être utile d'acquérir certains réflexes étrangers au monde la HiFi : On n'exprime pas les niveaux en mV, mais en dB : on atténue : gain négatif , ou on amplifie : gain positif. En tension, doubler le niveau = +6dB (pas en puissance ! c'est 3dB). Une amplification de 10x = 20dB , de 100 fois = 40dB, de 1000 fois = 60dB (20+40 dB = 10x100) et inversement quand on "shunte", on atténue, voulais-je dire ... Autre chose : une ligne est toujours chargée, jamais laissée "en l'air"!

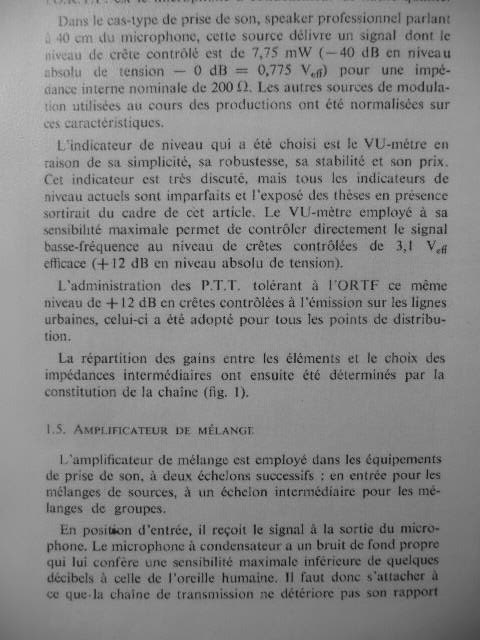

La question des Vu mètres reste actuellement encore, en analogique, sans réponse définitive : Crête ou moyenne intégrée ? On utilise en réalité le plus souvent les deux types d'indicateurs, le peakmeter et le Vu à 40mS de temps d'intégration balistique ... En AM il ne fallait pas "crever" la porteuse (et il ne faut toujours pas d'ailleurs !), c'est à dire moduler au delà de 100%, seuil de génération de distorsions par l'EMETTEUR ... En FM c'est moins critique.

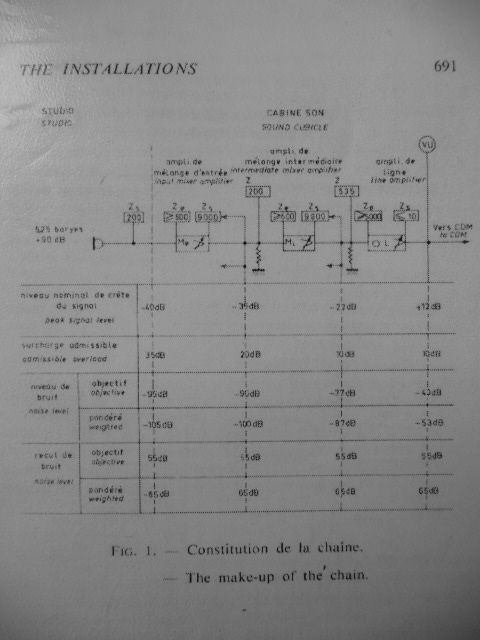

On notera une fois de plus que le premier étage conditionne la performance en niveau de recul de bruit de l'ensemble de la chaine d'amplification.

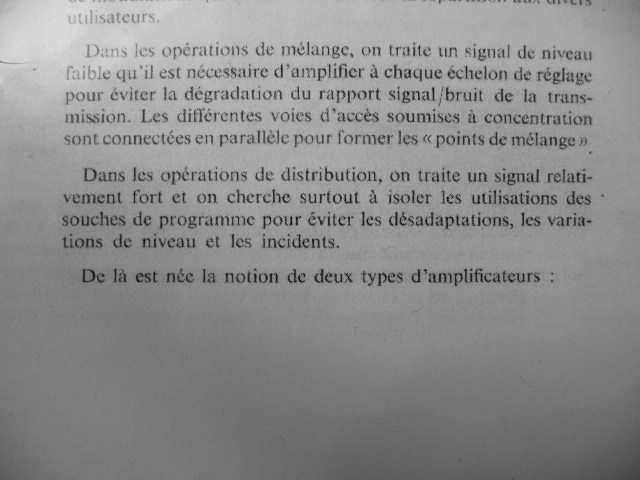

Les charges des noeuds de groupes (200 et 535 ohms) vont en réalité être adaptées au nombre effectif de voies afin de maintenir les caractéristiques de gain unitaire : A défaut, chaque voie se trouverait atténuée de manière croissante par les autres qui lui sont mises en parallèle ... c'est l'une des contraintes qui a fait abandonner les sommateurs passifs "à résistances" dans les consoles à + de 8 voies. On comprend également que si le gain de la voie est énorme (60dB à vide), il sert en réalité à être atténué dans le shunt de 9,1kohms en sortie... Depuis lors, avec les AOP, la technique des sommateurs à impédance nulle s'est imposée, c'est une autre histoire.
Pour ceux que le sujet intéresse , le site http://www.gearslutz.com est une mine d'infos.

[Wagtbtoobz]

Tout ce qui a été écrit ne concerne que la MONO. La stéréophonie est encore de la compétence du service des études. Quelques rares consoles à tubes ont été construites , je présenterai une voie , la seule que j'ai ... on ajoute alors la fonction "panoramique" ... Bien sûr, le "panpot' " est un bijou à lui tout seul

[ANTARESBLUESPIRIT]

aH oui , voilà un terme rencontré souvent dont je ne connait toujours pas la signification....

Si l'on s'en tient au métier d'ingénieur du son aujourd'hui avec les moyens numériques dont il dispose, quel rapport avec son homologue d' il y a 40ans ...

Quand je vois lors des concerts et j' imagine qu' en studio c' est pareil tous les paramètres sont visualisés en console

Un gars m'a dit un jour qu 'il passait énormément de temps a travailler le signal en amont car on lui fait faire ce que l'on veut et peut être moins à l' écoute.....

Je ne sais pas si ce que j'avance est pertinent en tout cas c'est impressionnant

Dans les réunions de l'AFDERS pour audiophiles ouverts aux membres de l'association dans les années 70,il y avait des présentations de technique studio et acoustique avec Gilbert la Racine ,chef du pôle de prise de son de l'ORTF,George Kisselhoff ou Pierre Lavoix (Erato) étaient des pionniers on parlait de Stéréophonie de phase ......aujourd'hui c' est probablement trés différents tout ça...

C' est un aparté mais voilà un peu d' exotisme...

Raymond

[Wagtbtoobz]

Oui Raymond, c'est la commande qui permet d'envoyer une source monophonique ou bien "tout à droite" ou "tout à gauche" ou très à droite et peu à gauche de manière progressive. C'est une commande indispensable pour recréer au montage de l'enregistrement la scène sonore à partir des capteurs soit réunis au même moment, soit enregistrés successivement. En fonction de la couleur recherchée, on peut enregistrer les "leads" en stéréo et l'accompagnement en mono ou tout en stéréo, mais dans ce cas, les micros gauches seront envoyés sur le groupe 1, et les droits sur le groupe 2 ...
Le principe de la stéréophonie est justement de maîtriser la mise en phase acoustique des couples de micros (surtout dans le couple ORTF justement à 17 cm d'éloignement à directivité cardioide dans un plan ouvert à 110°) . Une fois la balance faite, la prise fige définitivement la position de chaque contributeur. Je ne sais si ces programmes continuent mais il existait à France Culture une émission (la Dramatique) où des effets sonores spectaculaires étaient créés à partir d'un seul couple Schoeps . La visite du Musée comprenait la visite de ce studio avec son bac à graviers où les acteurs piétinaient en récitant leur texte : le différentiel de phase résultant du temps de propagation différent génère l'effet d'éloignement , de rapprochement par rapport au point central de la scène, comme s'ils étaient dans un jardin. Avec un petit bruitage vent et petits oiseaux, hop , on était dehors alors que tout se déroulait au rez-de-chaussée de la couronne intérieure du 116 av du Président Kennedy à PARIS XVIème

[Klemp]

Je ne sais si ces programmes continuent mais il existait à France Culture une émission (la Dramatique) où des effets sonores spectaculaires étaient créés à partir d'un seul couple Schoeps . La visite du Musée comprenait la visite de ce studio avec son bac à graviers où les acteurs piétinaient en récitant leur texte : le différentiel de phase résultant du temps de propagation différent génère l'effet d'éloignement , de rapprochement par rapport au point central de la scène, comme s'ils étaient dans un jardin. Avec un petit bruitage vent et petits oiseaux, hop , on était dehors alors que ça se déroulait au rez-de-chaussée de la couronne intérieure du 116 av du Président Kennedy à PARIS XVIème

Les Maitres du Mystère

http://www.ina.fr/video/CPD06020124

[Wagtbtoobz]

Voici un autre reportage de l'INA sur le chantier, l'acoustique des studios, la cantine, la réfrigération par pompe à chaleur. On y voit même des amplificateurs de ligne flambant neuf ! http://www.ina.fr/video/CAF93073298/la- ... video.html

Celui-ci sur la stéréo à l'ORTF http://www.ina.fr/video/CPF86625936/les ... video.html particulièrement complet ...

Celui-là sur le CDM http://www.ina.fr/video/I00011654/le-cd ... video.html

[Ulrich]

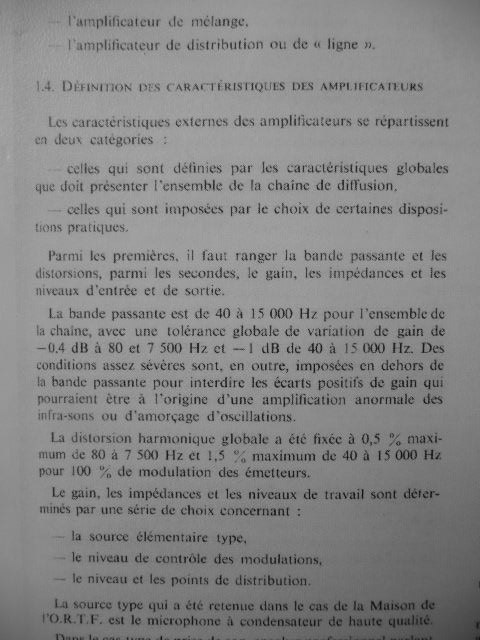

" la bande passante est de 40 Hz à 15 KHz pour l'ensemble de la chaine"

C'est quelque chose qui m'a toujours intrigué, c'est pour ça que les transmissions radio ont toujours
un manque de définition dans les aigus, mais l'explication est trés interessante

La technique de captation ORTF a un exemple trés pertinent : Thriller de Michael Jakson
