Sansui 555 Sampan310 like

[ak37]

Je sais pas quoi en penser, visiblement dans le marquage L53C le L correspond à une classe HFE de 60 - 120, vu ce que je trouve je me dit que c'est peut être mon multimetre qui n'est pas capable de me donner la hfe ??

Le 1030 :

Polarity: NPN
Maximum collector power dissipation (Pc), W: 50
Maximum collector-base voltage |Ucb|, V: 150
Maximum collector-emitter voltage |Uce|, V: 80
Maximum emitter-base voltage |Ueb|, V: 6
Maximum collector current |Ic max|, A: 6
Maksimalna temperatura (Tj), °C: 150
Transition frequency (ft), MHz: 12
Collector capacitance (Cc), pF:
Forward current transfer ratio (hFE), min: 50

Le sd180 :

Polarity: NPN
Maximum collector power dissipation (Pc), W: 50
Maximum collector-base voltage |Ucb|, V: 80
Maximum collector-emitter voltage |Uce|, V: 60
Maximum emitter-base voltage |Ueb|, V: 7
Maximum collector current |Ic max|, A: 5
Maksimalna temperatura (Tj), °C: 125
Transition frequency (ft), MHz: 10
Collector capacitance (Cc), pF:
Forward current transfer ratio (hFE), min: 30
Noise Figure, dB: -

Il n'y a que le Ueb qui est inférieur, qu'en pensez-vous ?

[Wagtbtoobz]

Le plus important c'est la Vcb max : l'isolation. A priori, 80v c'est bien, 150 c'est mieux. Après la classe de courant max : 8A c'est largement suffisant .
Je dirais fais l'essai avec ce qui t'a été envoyé, en montant la tension d'alim au variac. Sur un AMCRON, j'avais un rail NPN qui avait dégagé. Au lieu de mettre les références introuvables de AMCRON, j'ai mis des MJ15024 authentiques , encore plus costauds, avec des disparités, et ça fonctionne nickel ...

[ak37]

J'ai malheureusement pas de variac.
Je pensais les renvoyer car rien que le bruit de sable me semble louche!
Pour le coup le Mj21194 semble surdimensionné mais on en trouve des deja matched.

[ak37]

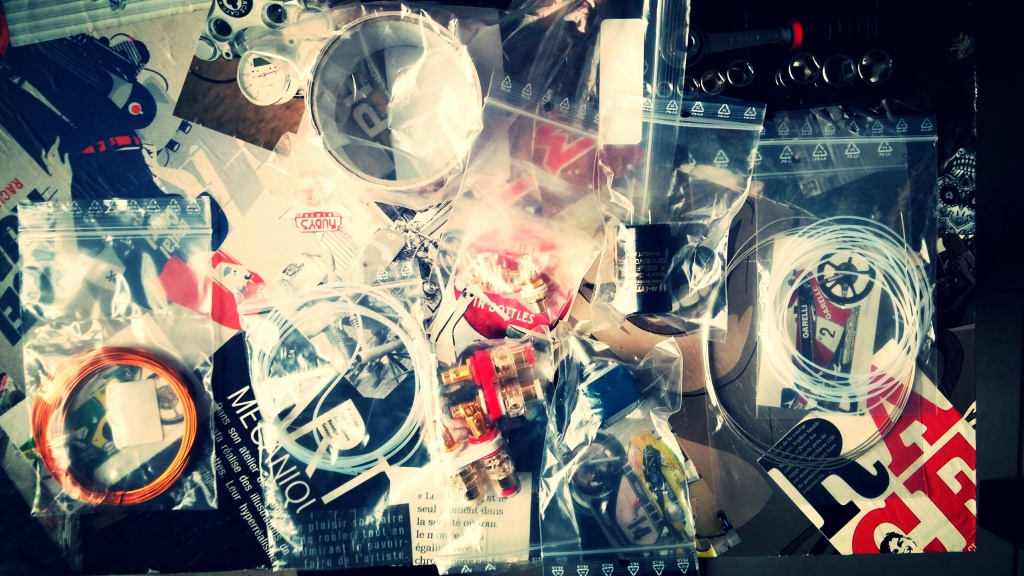

En attendant de savoir quel TR prendre, j'ai reçu une partie du matériel!
Fils de cuivre 0,8mm pour l'alim sur le papier c'est bon mais ca me parrait fin...
Fils pur argent 0,5mm2 pour la connexion au borniers HP, seront doublés.
Un potar ALPS pour l'entrée, le cablage se fera avec du cable argent gainé coton qui devrait arriver.
Le Mundorf d'entree de 8200uF de toute petite taille!
Et de la feuille de cuivre collante pour le blindage.

[Yves]

Non, ce n'est pas normal, et je trouve la sérigraphie "étrange", m'étonnerais pas que tu ai acheté des contrefaçons.... A vérifier.
Ils viennent d'où ?

Salut Thierry au passage.

ce sont des copies, c'est clair la sérigraphie n'est pas la même, j'ai eu la même chose avec mes faux SANKEN ! ! !

[ak37]

Je vais voir pour les renvoyer... c'est le seul endroit où ils sont vendu du coup je vais prendre des modernes! J'attend vos conseils

[ak37]

J'ai pris cette paire de 2sc1030 y'a plus qu'à espérer qu'ils crament pas à la mise sous tension.
Pour les potentiometres de reglage d'ecretage j'ai pris des 220K verticaux car j'ai pas trouvé horizontaux avec le bon pas...

[ak37]

Nouvelle commande arrivée!
Hop au boulot! Changement des condos et perçage du pcb pour les masse HP et les condos de sortie mundorf!

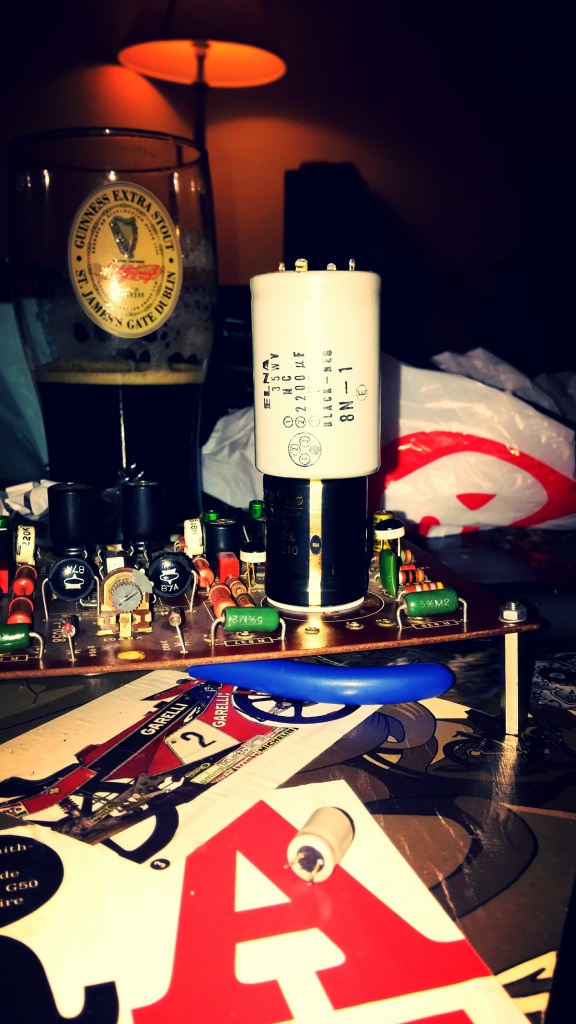

On a un peu fait de progrès en taille depuis 40 ans

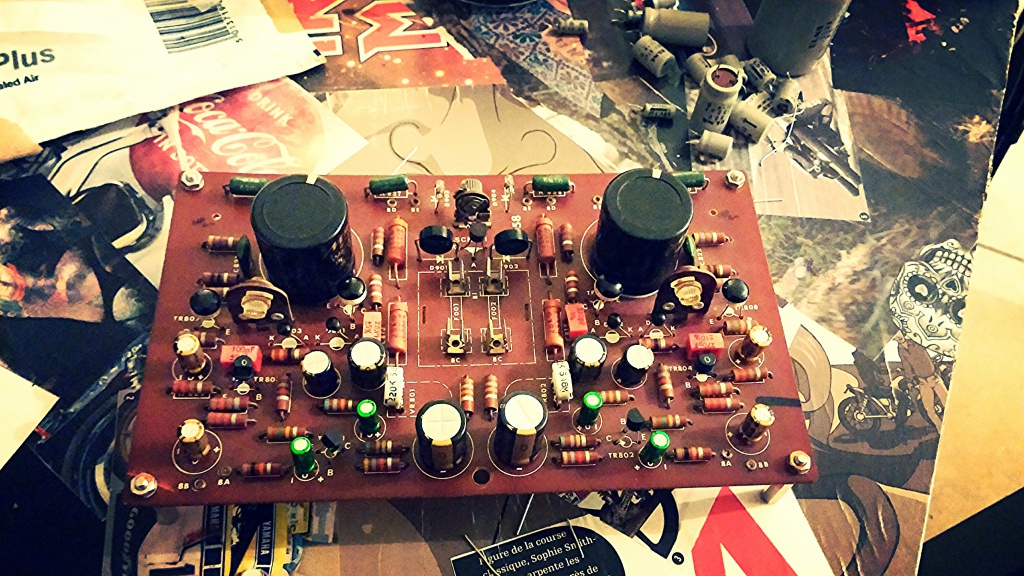

J'ai soudé les 100pF et 220Pf qui manquais ainsi que les resistances ajustable. La carte est complète!

J'avais commandé des resistances 5w car les 3w me paraissait bien petites mais elle sont trop grosse... ca ira bien comme ça.

[ak37]

Ah oui effectivement ... La ça risque d’être plus compliqué vu l'écart! une verticale 200Ohm, mais impossible de percé vu l'écart et les pistes... une "rallonge" ?

NB : deux capas de 10µF seront remplacées par des BP (plus en stock) si tout fonctionne...

[fred19]

Très beau travail Jean-Daniel.
Je remercie au passage Frédérick de nous avoir mis sur la voie, et je salue le courage de ceux qui s'attaquent à cette belle aventure technique.

Il me tarde de voir la suite et surtout de lire tes impressions d'écoute une fois le travail terminé.
As tu choisi le boitier pour intégré cette belle carte d'AU-555.
