Un p'tit commutateur audio 10 entrées

[Sgt.Pepper]

Beau boulot ! :helloman:
Sobre et efficace donc

[decolux]

mamamia qu'il est beau !!!! m'en faut un aussi mon ami yves tu as du boulot....en vue

[Unic]

Très intéressant ton montage.
Dommage que les photos sont de si faibles résolutions, J'aurai bien jeter un oeil plus avisé.

Sinon, j'ai aussi réaliser un petit commutateur sur le mm principe, afin de relier une paire d'enceintes sur 2 amplis.



:mrgreen:

[Yves]

Bonsoir.

Mise à jour effectuée ! ! !

PS : il manque une photo dans le post précédent ! ! !

[Klemp]

Merci Yves

Très intéressant ton montage.
Dommage que les photos sont de si faibles résolutions, J'aurai bien jeter un oeil plus avisé.

Sinon, j'ai aussi réaliser un petit commutateur sur le mm principe, afin de relier une paire d'enceintes sur 2 amplis.

Joli ton commutateur Pedro ... en plus il est discret .

[Unic]

C'est imageshack.us qui est en train de supprimer toutes mes images...
J'ai déjà éditer plusieurs de mes anciens posts pour essayer de sauver celles qui peuvent l'être.

[ducks007]

je dois être un peu nul mais je comprend pas comment c'est cablé
10 prises RCA et 5 commut' pour 8 +1
mais c'est un peu dans l'idée de ce que j'aimerais faire

[Yves]

Bonsoir.

10 entrées vers deux sorties . . . . En fait les cinq commutateurs sont simplement des inverseurs (bipolaires) 1-0-1, donc 2X5=10 entrées. Les points milieu du commutateur vont sur les sorties gauches et droites, et les autres contacts vers les entrées 1 ou 2 (gauches et droites aussi) et ainsi de suite. Suffit alors de basculer le commutateur en haut ou en bas, ou le placer sur zéro pour passer aux entrées suivantes . . . . La position 0 est faite pour ne pas avoir deux appareils en même temps . . . . Simple, économique, extensible et efficace (attention à utiliser de bons câbles blindés et un coffret en métal) ! ! !

[Arch Stanton]

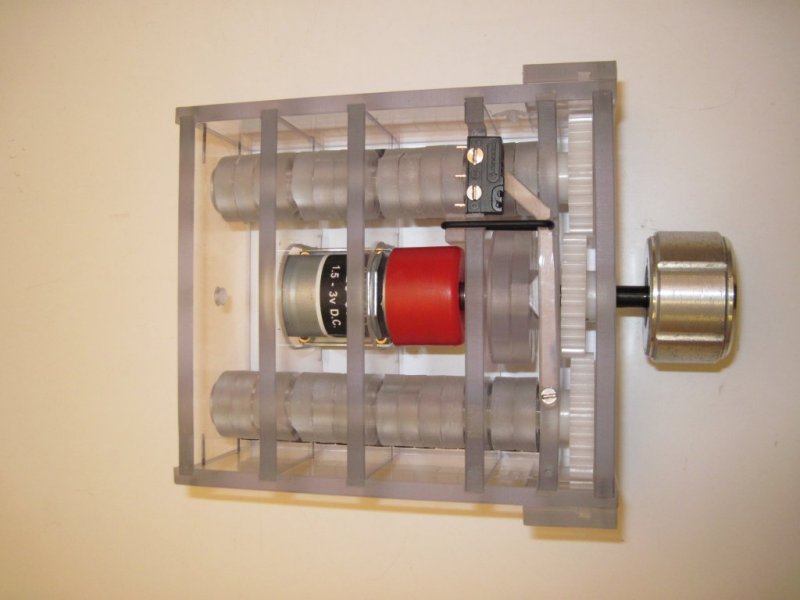

Moi j'ai conçu ça :




6 vers 1, mais extensible à l'infini.

[ducks007]

la j'a compris Yves
ça rejoint ce que je veux faire avec un sélecteur rotatif

selecteur a cames, joli boulot
