Carad V2

[Wagtbtoobz]

Il y a au moins une triode de trop, voir 2 , ou mieux : tu les mets en parallèle

[Vinc]

Il y a au moins une triode de trop, voir 2 , ou mieux : tu les mets en parallèle

Non

[dd83]

Chapeau,c'est niveau pro c'est une création de haut niveau....

[Yves]

Bravooooooo, vive la Belgique . . . . Bonne continuation dans ton projet ! ! !

PS : Passe une fois à la maison, nous pourrons l'écouter sur les Klipsch ! ! !

[Vinc]

On est très loin de la fin... le châssis va demander du temps

Chapeau,c'est niveau pro c'est une création de haut niveau....

Hélas non j'ai fais trois erreurs, sans trop de conséquences. Pour être pro me manque ... 10 ans d'expérience.... minimum

[Vinc]

bon je fais des essais de châssis.

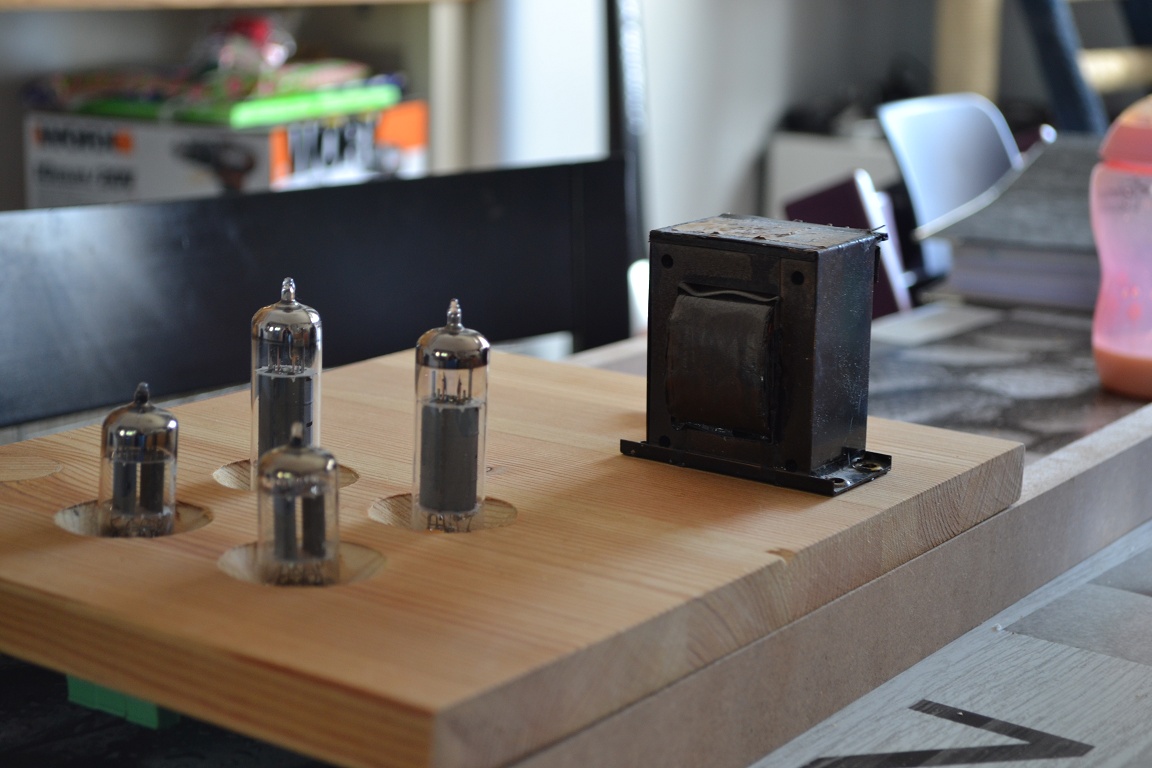

j'aime bien travailler le bois même si je dois avouer, que je débute et que c'est assez dur, le choix des outils pardonne pas. Par exemple la mèche de 18 que j'ai utilisée était trop agressive.

mais bon j'aime bien le résultat.



par contre quid du dégagement du chaleur?

[Vinc]

voila les chassis avancent.

Carad V2 chassis essais.jpg (179.91 Kio) Vu 1511 fois

[chartz]

Cool !

[M.Big-net]

Très beau travail au niveau dessin du circuit imprimé qui permet de réaliser des pistes courbées.
Pourrais-tu nous parler de ton logiciel de dessin du PCB ?
Merci d'avance.

[Vinc]

J'ai utiliser Eagle comme programme. C'est un programme assez efficace et une fois pris en main ca fonctionne assez bien. j'ai été formé sur Ultiboard/multisim à l'école, il est clairement meilleur(ou l'était quand durant mon cursus). Mais Ultiboard/multisim coute les deux bras alors qu'Eagle propose une version d'essais gratuite qui limite le circuit en taille mais sans autre restriction.

Eagle se présente en trois partie:
-gestion de projet : on y gère les fichiers concernant les projets et affiche des aperçus des fichier SCH et BRD.

Eagle prj.jpg (234.75 Kio) Vu 1474 fois

-Tracé des schémas : on trace les schémas, on choisi les composants dans les librairies qui sont assez nombreuse sur Eagle.
Et surtout on y génère des "connexions" qui seront utilisées pour nous aider dans la dernière partie.

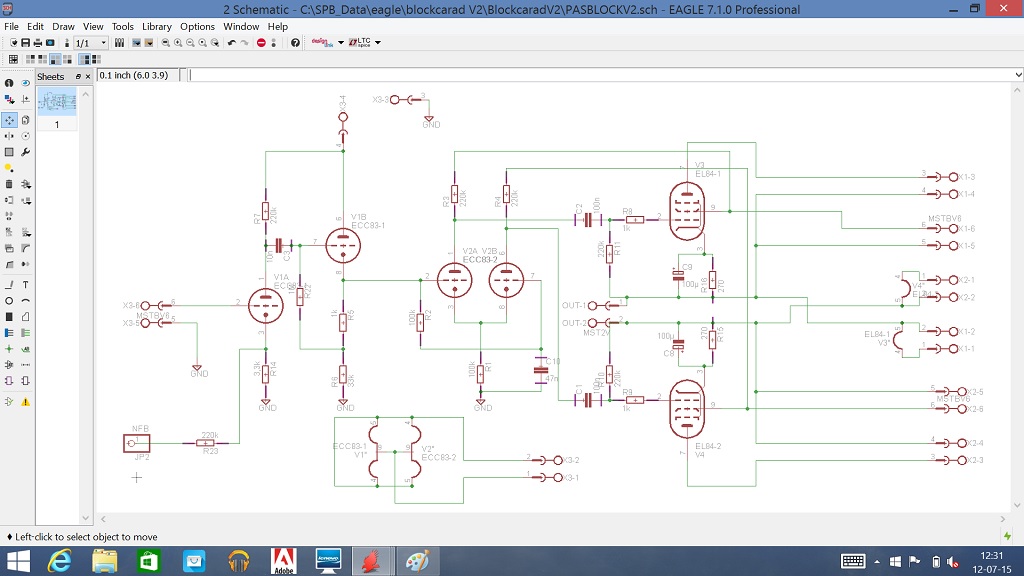

eagle SCH.jpg (126.56 Kio) Vu 1474 fois

-Tracé du circuit : on y trace le circuit (non sans blague c'est trop étonnant non?) et on y génère les fichiers qui sont interprétables par les machines outils utilisée dans l'industrie pour imprimer les circuits, alias les fichiers Gerber.

Eagle BRD.jpg (151.08 Kio) Vu 1474 fois

voila décrit de manière succincte Eagle
