Amplificateur KT88 pseudo triode avec transfo de sortie Chrétien

[Oupol]

Très beau travail et bravo pour la qualité des finitions.

[Jo775]

Superbe !

[rhr9]

Bonjour mimi80 ,

un grand bravo pour cette réalisation !
Serait-il possible de voir le schéma de l'alimentation de cet appareil ?
Une photo de la face avant ?

En tout cas c'est un très beau travail !

@ + Philippe.

[pat74]

Quel beau travail Michel et quelle chance vous avez vous tous,de pouvoir vous
lancer dans de tel projet....fabriquer son propre ampli de puissance à tube

Bon,après il faut de la place et des compétences....et j'ai ni l'un ,ni l'autre

[mimi80]

Pour Philippe:
l'alimentation est ce qu'il y a de plus simple, un transfo 7n607 de chez Amplimo,4 diodes et un 1er condo de 220µf,ensuite pour chaque canal une résistance de 10 ohms et 1 autre condo de 220µf tous en 500V bien sur. Il y a un petit torique supplémentaire pour le chauffage des 6SN7 en continu.
La façade est en aluminium brossé anodisé noir et comporte juste 2 interrupteurs, un pour la mise en marche et un second pour appliquer la ht une fois les tubes chauds

[rhr9]

Bonjour mimi80 ,

Est-ce que le chauffage en continu des 6SN7 est vraiment nécessaire dans un ampli de puissance ?
Sur quelle tension es-tu parti au secondaire du transfo pour obtenir les 6,3 VDC ?
Utilises-tu un interrupteur spécial pour commuter la HT ?

Cordialement ,
@ + Philippe.

[mimi80]

Bonjour Philippe,
le chauffage des kt88 est en alternatif et les 6SN7 en continu. Ce n'est pas forcément impératif mais comme j'ai du rajouter un transfo car le principal était trop juste pour chauffer tout le monde j'en ai profité. C'est un transfo 2x6V 50Va (un peu gros volontairement pour ne pas qu'il chute trop),suivi d-un redressement par 2 diodes (j'ai utilisé les 2 diodes d'un pont car plus facile a fixer sur le chassis) ,1 premier condo de 10000µf une résistance de faible valeur et un 2e condo de 10000µf, la tension est juste pile poil à 6,3V.
J'ai mis bien sur sur la facade un inter pour appliquer la ht une fois les tubes chaud


On aperçoit sur la photo 3 au début du post l'inter secteur avec les fils gris et celui de la ht en fil orange.

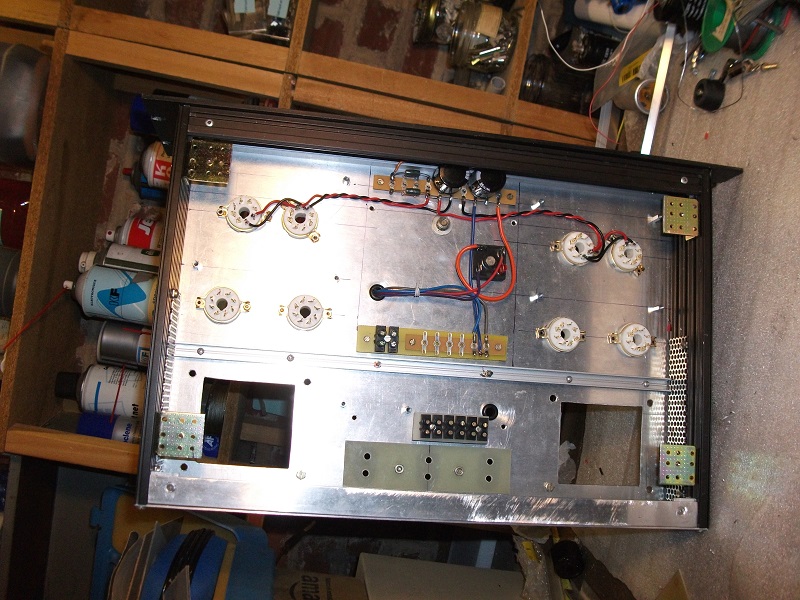

Et ici le cablage du chauffage des 6SN7

[EMT938]

Pas mieux que les autres collègues, bravo!

[dd83]

Tu es certainement le meilleur pour ce genre d'aventure
Tu es parti d'un montage existant ou est-ce de ton cru ?
En tout cas que des bonnes recettes : ,le "petit" transfo séparé pour les chauffages tubes,'attaque et déphaseur en CC.
M'enfin, tu aurais pu mettre une temporisation auto pour la HT.....
Bon je vais chercher mon Filson oublié au fond du garage ....
Bravo à toi.

[Dadatimi]

C'est un schéma Williamson,
Bravo
