Film & Radio UL122

[Pougatchoff]

Joli


Pour tes fils qui vont nulle part, peut-être étaient-ils reliés à un bloc de régulation extérieur du genre des grosses boites qu'on avait dans les années 60 entre EDF et la télé ?

[valere]

Ok merci donc désouder tout ça ?

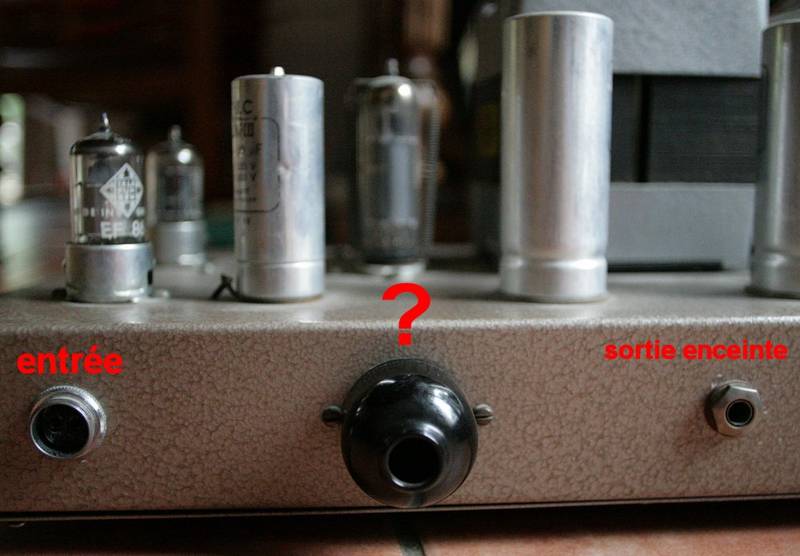

Pour la connectique le "jack" n'est pas une taille standard actuelle. Un gros jack ne rentre pas.

Pour l'entrée me conseillez-vous de mettre du neuf, de trouver un enbout mâle vers femelle RCA, d'acheter un embout femelle ou d'acheter un super cable RCA "audiophile" et de le souder pour ressortir par là ?

La troisième connectique est composée de plusieurs broches en cercle sous ce superbe capot plastique vissé.

[opus22]

bravo

[rocknrach]

Ils sont magnifiques. C'est le genre de matos qui me confirme que je serais bien incapable de m'en servir. Pas vraiment du plug & play!

[valere]

Pas vraiment du plug & play!

:mrgreen: Non rien de compliqué. Ca a juste 50 ans donc il faut adapter un peu quelques éléments entre eux.
Heureusement qu'il y a le forum.

[valere]

Bon j'ai un peu de temps, Nino apprends et parler et pousse en même temps. Ca lui prends beaucoup d'énergie donc il fait beaucoup de siestes.

Etude de variation des résistances carbones

C'est pour l'instant sur un seul bloque et certaines mesure posent problème car je n'ai pas déssoudé de pattes. Des fois le chemin le plus court ne passe pas par la résistance (exemple de deux résitances à proximité du voyant de fonctionnement). Pour d'autres elles sont en // et la mesure est faussée.
Dans d'autres cas la mesure n'est pas lisible.

Mesure Théorique (lue) Variation
4,31k / 4,7k -8%
488 / 470 +4%
709 / 680 +4%
1394 / 1500 -11%
1083k / 1000k +8%
96k / 100K -4%
27,3k / 27k +1%
23k / 22k +5%
1043k / 1000k +4%
104k / 100K +4%
1069k / 1000k +7%
71,4k / 68k +5%
71,7k / 68k +5%
1371 / 1500 -8,6%
503k / 470k +7%
164k / 150k +9%
1555 / 1500 +4%
518k / 470k +10%
161k / 150k +7%

Etant donné que la tolérance est de 10% sur ces résistances, elles n'ont pas bougé. Si l'on considère que ce type de résistances a tendance à varier avec le temps (ou l'utilisation), j'en déduirais plutôt (au vu également de l'état esthétique des l'appareils) que les blocs n'ont pas été beaucoup utilisés.
En tout cas il semble qu'ils soient loin d'être sur les rotules. On verra au branchement !

[Dadatimi]

Ah oui... pour mesurer tes capas et résistances, il faut enlever tout les tubes ...enfin c' est ce que Jean m' a dit

[valere]

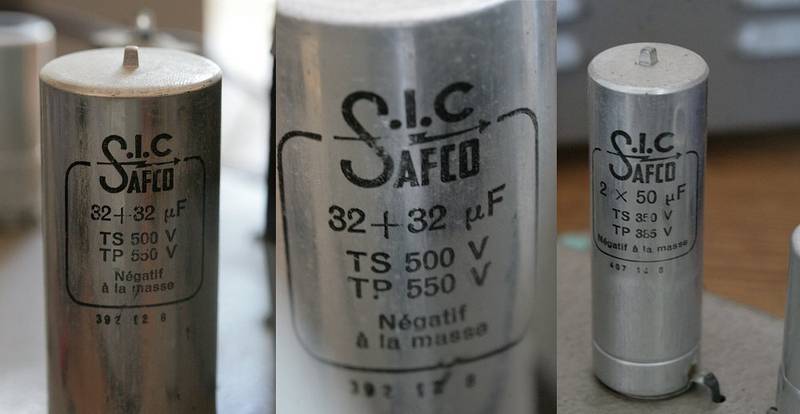

Les condensateurs (les gros electros j'entends)

Ils sont au nombre de trois.

1. 32+32µF TS500v TP550V
2. 32+32µF TS500v TP550V
3. 50+50µF TS350V TP385V

La borne (-) sort pas le dessus de l'appareil (voir photo du troisième où l'on peut voir la borne), elle traverse pour rejoindre la masse par un nœud commun avec le transfo d'alime pour les deux "gros" condo, par un nœud en commun avec le truc non identifié à 8 broches, la masse du transfo de sortie et celle de la EF86 pour le "petit".

Les deux bornes (+) des condos 1&2 sont liés.

La(es) borne(s) (+) du condo 1 est relié à la EZ81, au condo 2 par un nœud ou sont relié une résistance filiforme grise de 3cm de long mesurée à 164 Ohms et aux deux bornes HT+ du condo de sortie. Le premier condensateur est enfin relié au voyant lumineux de fonctionnement en passant par une résistance de 1000k.

Le condo 2 est donc relié au nœud précédement évoqué et à une des deux bornes (+) du condo 3 par une résistance de 470 Ohms.

Cette même borne du condensateur 3 relie une broche du bordelou plastique déjà évoqué, la EF86 par une résistance de 22k et la ECC83 par une résistance de 68k.

L'autre borne du condensateur 3 relie le même nœud par lequel la première borne relie la EF86 mais cette fois sans passer par une résistance. Ce même nœud reliant la EF86 par une petite résistance grise (métal ?) de 100k, en // un condo plats à coque translucide de 100pF en série avec une résistance de 27k. La broche de la EF86 aussi reliée est elle même reliée à une broche de la ECC83.

Ouf... (c'était mon message numéro 1400, j'ai fait un effort :mrgreen: )

[Pougatchoff]

:helloman:

Tu peux dessiner le schéma stp ? ça sera plus simple et plus clair

[valere]

Salut :helloman: , je rentre de la montagne et je vois toutes ces infos, super ! merci bien.
Pour les photos demandées ce sera demain, pas de soucis.
