Déjà, le temps passe vite.

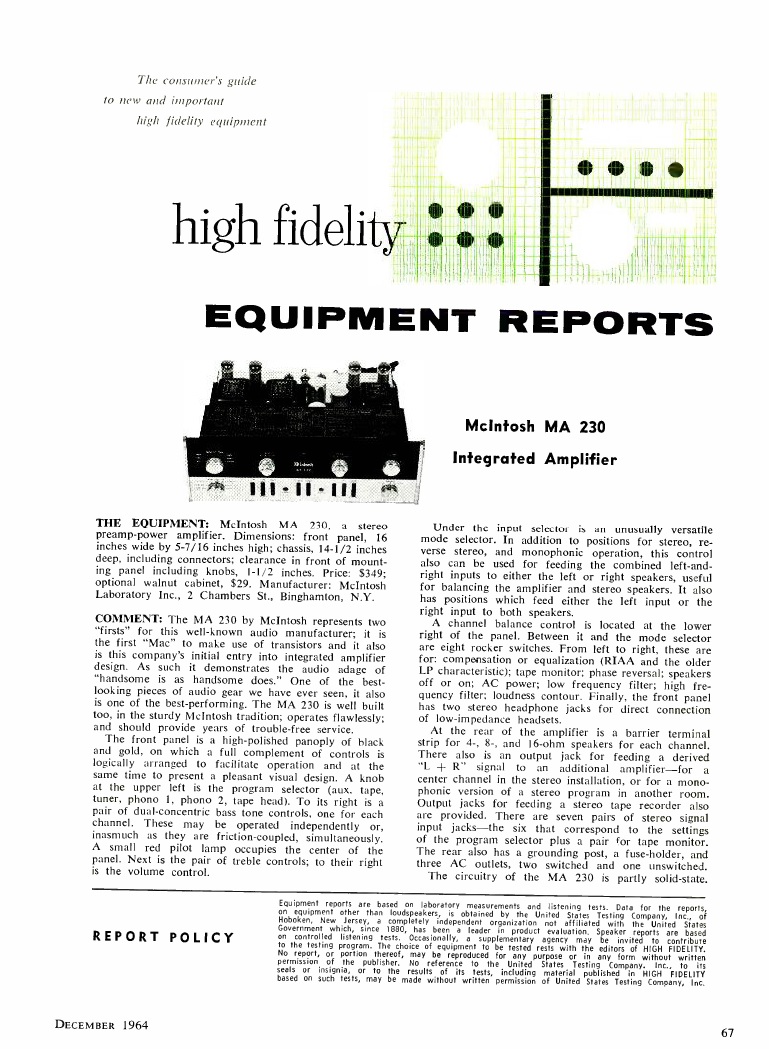

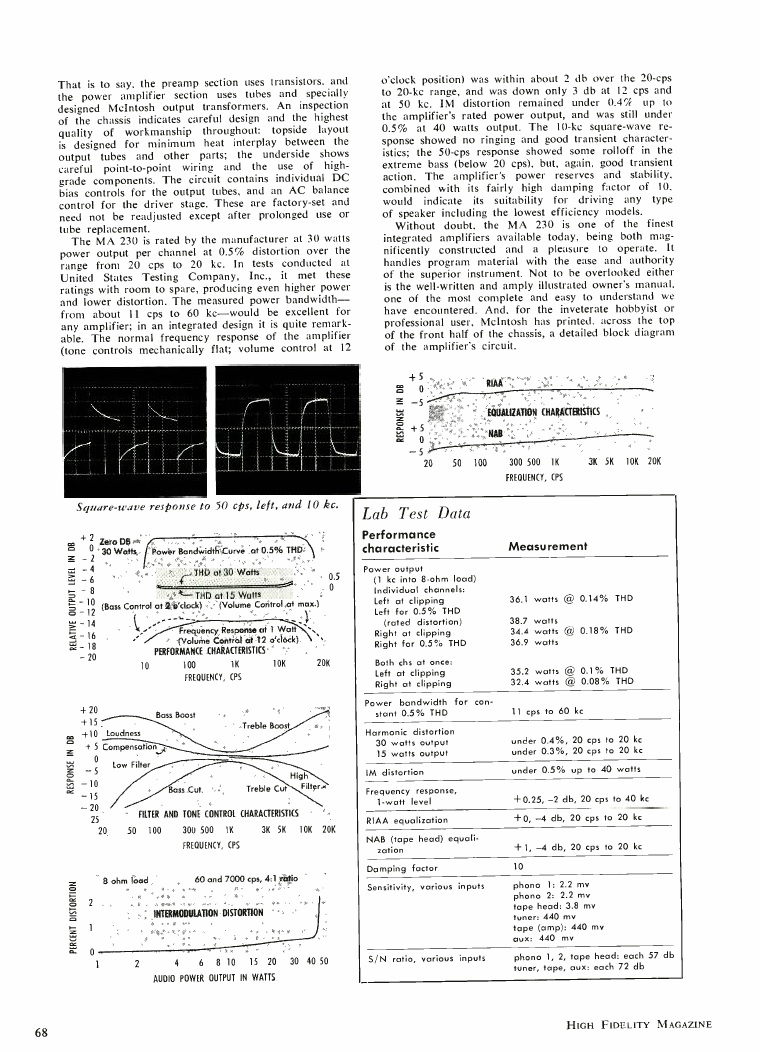

Un problème de légers crachotements persistait sur le potentiomètre de volume depuis l'acquisition. Il était nécessaire de l'activer plusieurs fois à froid pour éliminer les crachotements. Du coup, j'ai décidé d'effectuer la maintenance de l'intégralité de potentiomètres de l'ampli, pour gagner en fiabilité pour les années à venir.

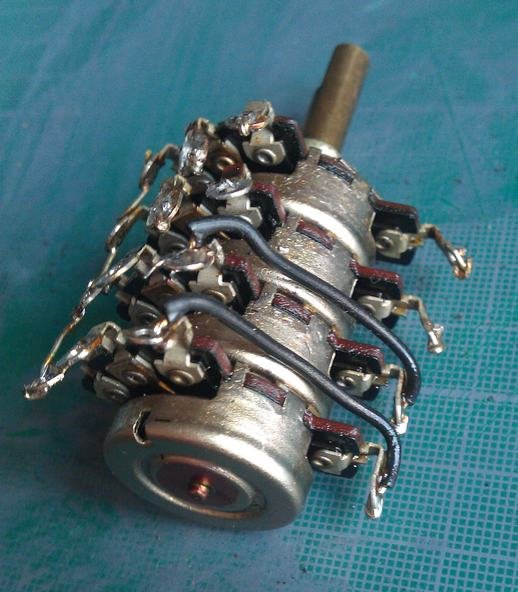

Le premier à passer à la casserole a été le potentiomètre quadruple de volume. Je n'ai malheureusement pas pris de photos pour illustrer la maintenance pas à pas.
Chaque corps de potentiomètre du groupe est composé de 4 griffes qui permettent son ouverture. Le capot métallique possède à son tour 4 griffes qui permettent de s'accrocher au suivant et ainsi de suite. Pas de surprise, pour faire la maintenance du 4eme, il faut tous les démonter.
La seule différence avec un potentiomètre unique illustré ci-après, c'est que les 4 potentiomètre joints sont animés par un axe commun.
Le quadruple potentiomètre de volume avait réellement besoin d'une maintenance, les lamelles métalliques en contact avec les pistes carbone étaient assez oxydés et noircies par un dépôt de fine poussière mélangée à la graisse d'époque.
Ensuite est venue la maintenance des 4 potentiomètres de réglage de bias des tubes de puissance, illustrée ci-après pour 1 des 4 potentiomètre.

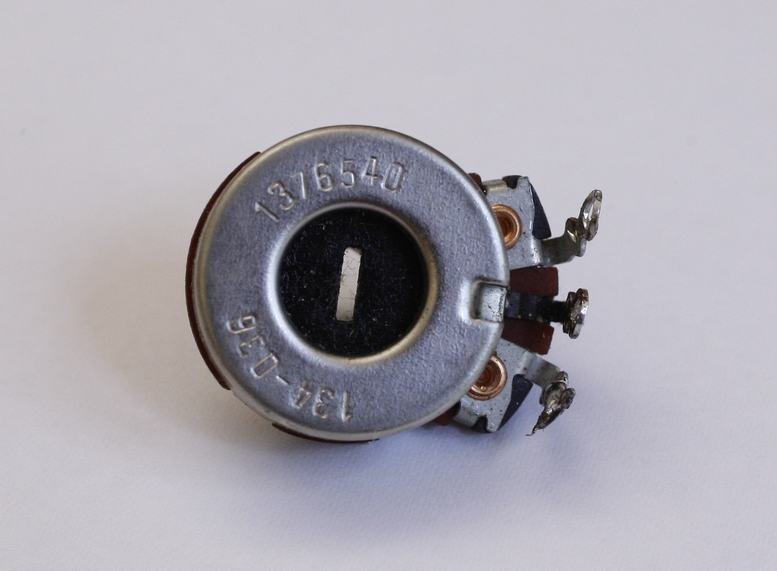

Etat du potentiomètre après démontage de l'ampli et avant ouverture
- maint_potar_01.jpg (58.71 Kio) Vu 261 fois

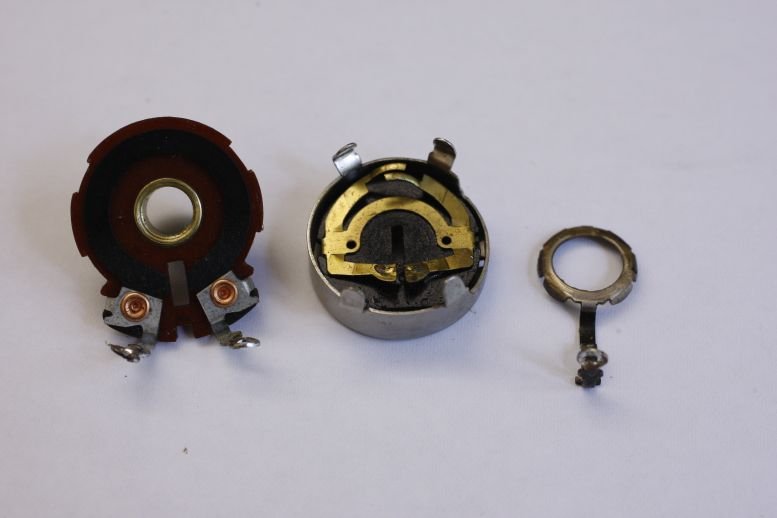

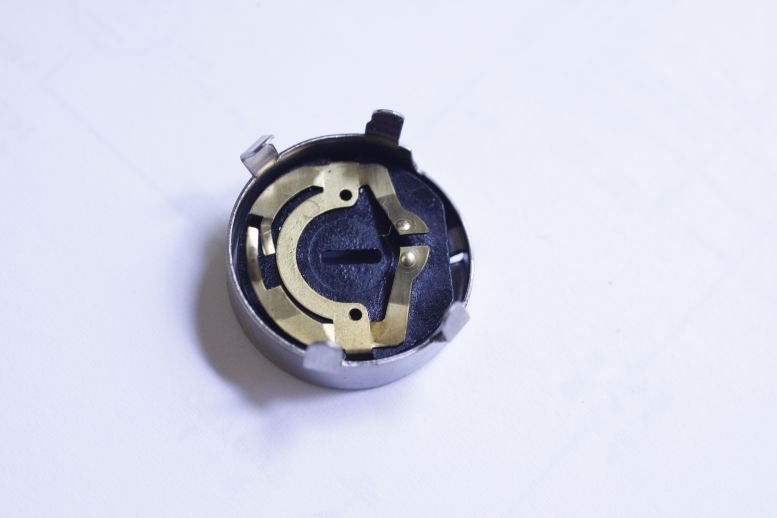

Vous remarquerez que tous les contacts sont doublés : 2 lamelles alignées, pour avoir la même valeur de résistance sur les 2, pour la piste carbone (en haut) et 2 lamelles pour le disque central pour la patte de curseur (en bas).
Cela limite les cas de perte du contact par rapport à un curseur à un seul point de contact.

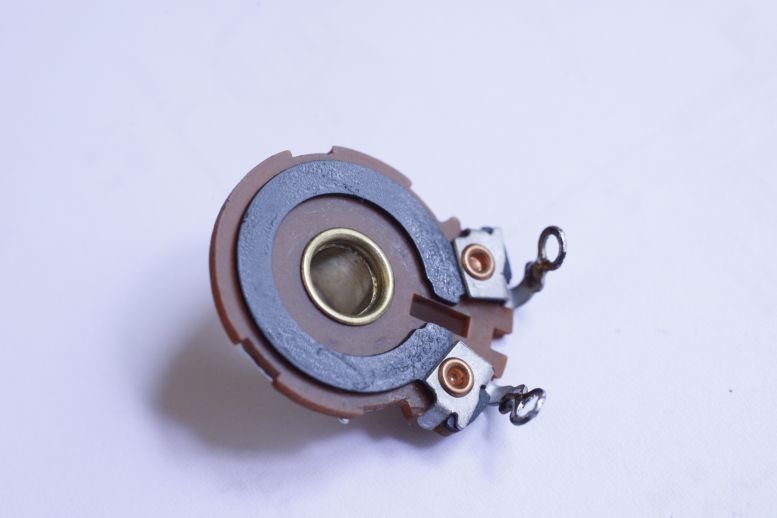

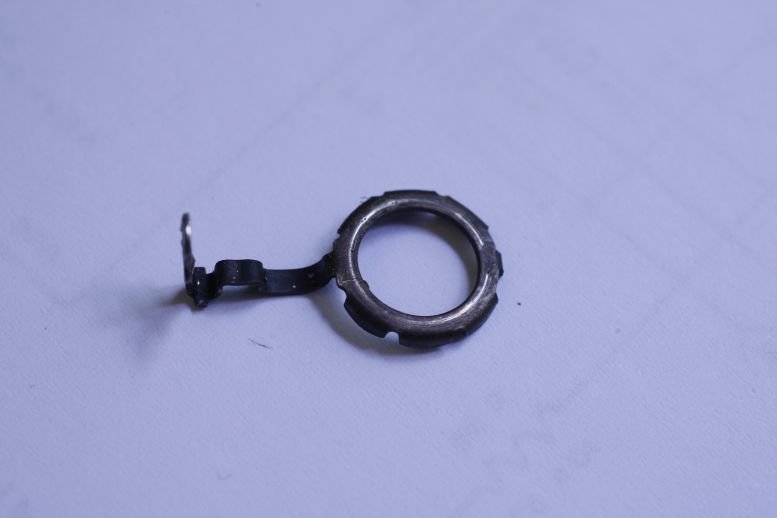

- maint_potar_02.jpg (52.34 Kio) Vu 261 fois
- maint_potar_03.jpg (44.53 Kio) Vu 261 fois
- maint_potar_04.jpg (41.02 Kio) Vu 261 fois

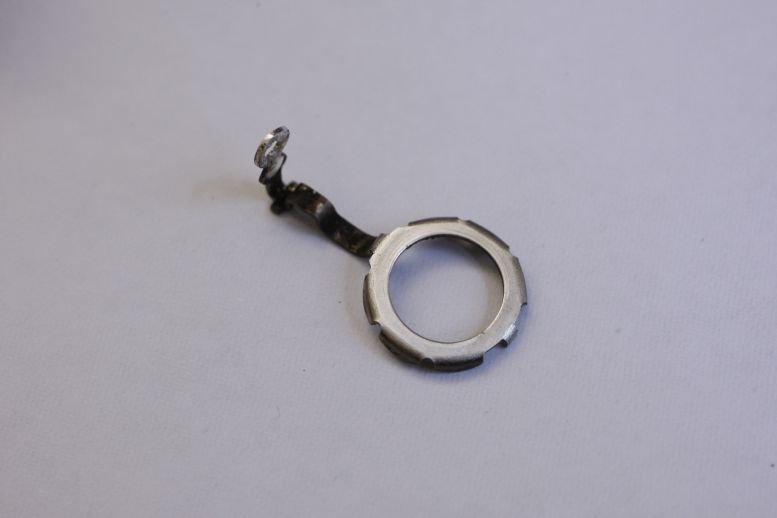

Le dos de chaque disque plastique noir supportant le curseur à lamelles a été lubrifié au silicone, il est en appui sur le carter métal du potentiomètre lors de la rotation.
- maint_potar_05.jpg (44.18 Kio) Vu 261 fois
- maint_potar_06.jpg (49.37 Kio) Vu 261 fois
La rotation est dorénavant souple et fluide. Aucun grésillement ou faux contact durant la manipulation ne se fait entendre.
En ce qui concerne les potentiomètres de bias, le nettoyage a été léger, leur état était bien loin de ceux présentés précédemment par l'inspecteur.
Je ne rencontrais aucun problème pour effectuer le réglage de bias.
2 autres potentiomètres nécessaires pour le réglage de la distorsion de l'étage de tubes drivers ont été traités eux aussi.
Il restera à traiter les 2 potentiomètres doubles pour le réglage de tonalité (bass et treble) qui ne sont pas affectés par des problèmes de crachotements pendant la manipulation.
Ensuite, j'ai effectué un dessoudage complet de tous fils arrivant sur les pattes des condensateurs nécessaires à la fourniture de l'alimentation dans le but d'effectuer des relevés de valeur de capacité et d'ESR.
les 2 premiers condensateurs dans la chaine de l'alimentation avaient été remplacés avant l'acquisition. Ce sont des modèles récents de CE Manufacturing de 50/50/50/50µF 550V utilisés en 150µF (3x50µF en parallèle) pour le doubleur de tension.inspecteurClouseau a écrit :j'ai pu voir que la première chose à regarder n'a pas été " explorée " , à savoir le doubleur . Il me semble que le condensateur en question n'est pas d' origine et qu'il est rafistolé ....En effet son corps doit être parfaitement cylindrique et insérer dans un tube carton (isolateur) . Il m'a semblé sur les photos que quelqu'un est passé par là , pourquoi faire si ce n'est pas pour y mettre un condensateur différent de celui d'origine ...Peut être me trompe- je ?
Le corps de ces condensateurs sert de potentiel négatif.
1 condensateur est utilisé en 0V et +230V (amplitude de 230V) le pole positif sur l'alternance secteur, pole négatif à la masse.
Par contre, l'autre est utilisé entre +230V et +460V (amplitude de 230V), le pole positif est connecté à la suite de la ligne d'alimentation continue de l'ampli (460V, 440V, 390V ....) alors que le pole négatif est connecté sur l'alternance secteur (soit le corps métallique du condensateur), d'où l'isolation cartonnée pour éviter de poser les mains dessus !!!
Sur le schéma suivant, le condensateur de droite a besoin d'avoir le corps métallique isolé.
- doubleur.jpg (6.96 Kio) Vu 261 fois
Il est nécessaire à la réserve de courant pour les tensions générées de 390, 230 et 85 V.
Il sera remplacé dans un avenir proche.
Enfin, les galettes du sélecteur de mode (stereo, mono, L, R ...) ont été nettoyées, comme montré en image par l'inspecteur.
Clément
