Harman-Kardon A500

[fayaman37]

Autre chose me chiffonne Johan

A cette époque, la grande époque du tube, les grands constructeurs calculaient les valeurs des électrochimiques de filtrage fonction des constantes de temps de l' appareil ... garantissant ainsi une bonne réponse impulsionnelle, une tenue des basses fréquences et une récupération rapide afin de répondre au mieux aux sollicitations musicales.

En augmentant de 50% les valeurs de filtrage, tu modifies complètement le caractère tonal de ton appareil ... qui n' aura plus rien à voir avec le rendu original. Il faut que tu le saches ..

Ca ne fonctionne pas comme un ampli à transistors.

Jean,

Merci pour ces précisions. Je n'imaginais pas que la modification des condensateurs de filtrage avait autant d'impacte sur la sonorité de l'ampli.
Mais comme tu le dit, ce n'est pas un ampli à transistors.

J'ai pris cette valeur en m'inspirant de cette restauration : ici

J'hésite à faire le teste avec cette valeur, mais je pense commander les valeurs d'origine pour pouvoir changer rapidement.
Selon toi, Jean, quelle différence cela peu faire ? As-tu une idée ?

[Klemp]

Selon toi, Jean, quelle différence cela peut faire ? As-tu une idée ?

Transformer un son cohérent, rapide et précis, en quelque chose de confus ..

Mais dit moi .... as-tu vérifié ceux d' origine ..?

[SidSmith]

Selon toi, Jean, quelle différence cela peu faire ? As-tu une idée ?

Ça modifie complètement l'équilibre sonore de l'ampli.

En gros certains éléments se mettront en avant et d'autre en retrait.

Imagine que tu fais une recette de plat épicé et que tu rajoutes plus de poivre que ce que prescrit la recette. On risque d'avoir un plat immangeable.

Ici on risque d'avoir un ampli inécoutable.

[fayaman37]

Arf ....

Si j'avais su ....je vous aurais demandé avant
J'ai plus qu' à commander de nouveaux condensateurs rapidement.


Puisqu'on en est dans les boulettes, que pensez-vous de mon idée de shunt des petits boutons glissières, et des circuits de filtrage ? (voir quelques pages avants)

[dylanjumpman]

C'est d'autant plus drôle que les 150 uF existe chez JJ, exactement la même série :

http://www.partsconnexion.com/capacitor_ele_jjcap.html

[fayaman37]

C'est d'autant plus drôle que les 150 uF existe chez JJ, exactement la même série :

http://www.partsconnexion.com/capacitor_ele_jjcap.html

Je sais bien Dylan, je viens juste de passer commande.

En fait, ce n'est pas une erreur de valeur,mais comme dit plus haut, je me suis inspiré d'une restauration déjà existante :

http://shermanr.web.prw.net/Page_02.htm

[fayaman37]

Mais dit moi .... as-tu vérifié ceux d' origine ..?

Jean,

Oui, je les ai testés, uniquement avec un multimètre pour l'instant, et j'ai pu constater une grosse dérive sur l'un d'eux : 86µF et 111µF.
Mais, j'avais commander les autres avant, car lorsque j'était venu chez toi, on avait constaté qu'ils n'étaient plus en forme déjà à l'époque.


Voici une photo de la fin du remplacement des triple section .... par les bonne valeur cette fois :

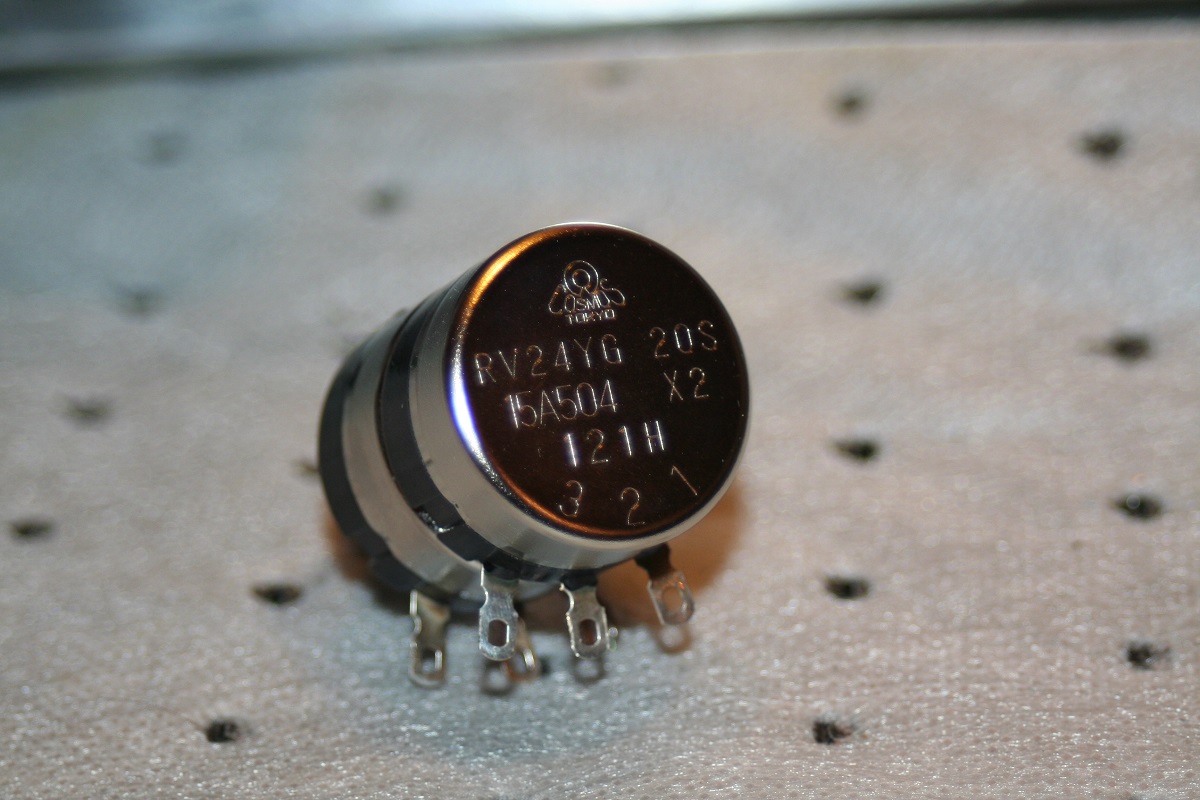

voici le nouveau potentiomètre que je vais lui adapter :

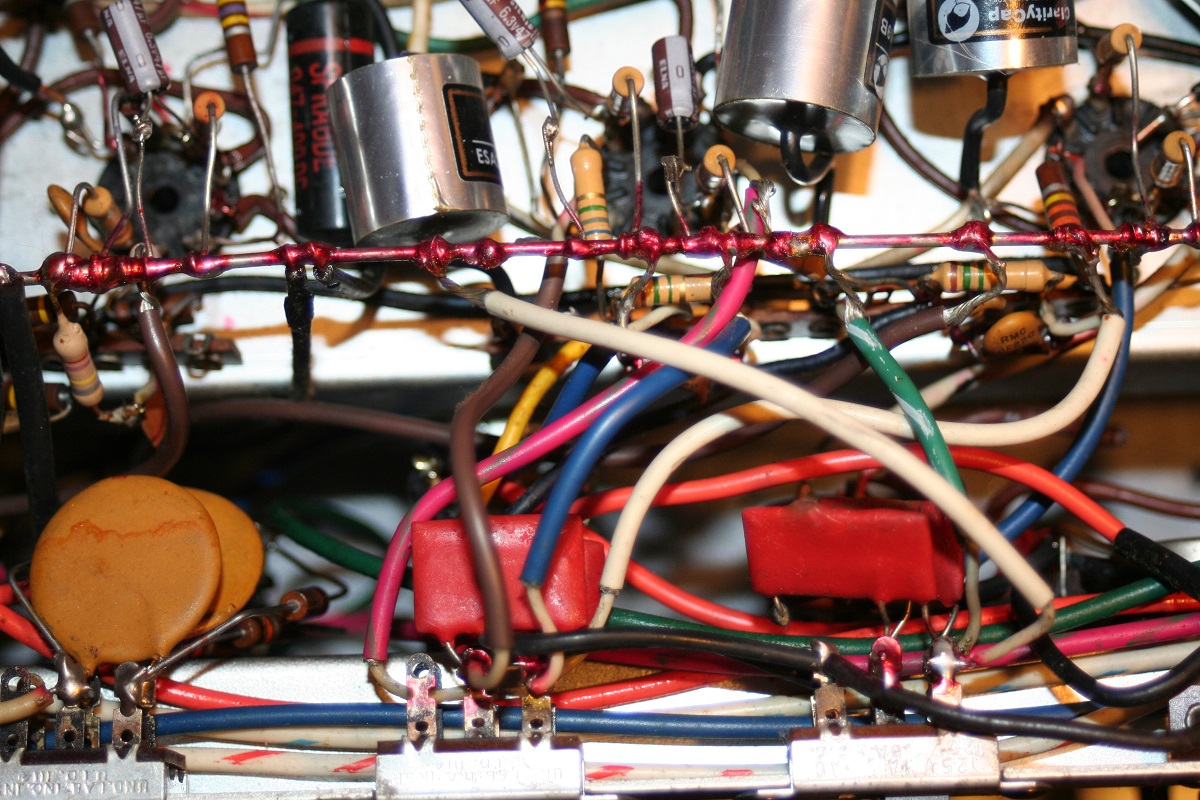

Et le câblage d'origine, avant que je shunte les filtres "low" et "hight" :


[fayaman37]

Bonjour à tous,

Pas beaucoup de nouvelles ces derniers temps car j'attendais une commande (les fameux condesateurs 150µF) avant de continuer.

Il sont arrivés hier soir, donc, je vais reprendre cette restauration.


Juste une question :
J'ai essayé de me renseigner pour le réglage du bias de cette ampli.
Je n'ai pas trouvé comment faire, ou plutôt, ou mesurer la tension pour le réglage.

Quelqu'un peut-il m'indiquer comment faire ?

Merci d'avance

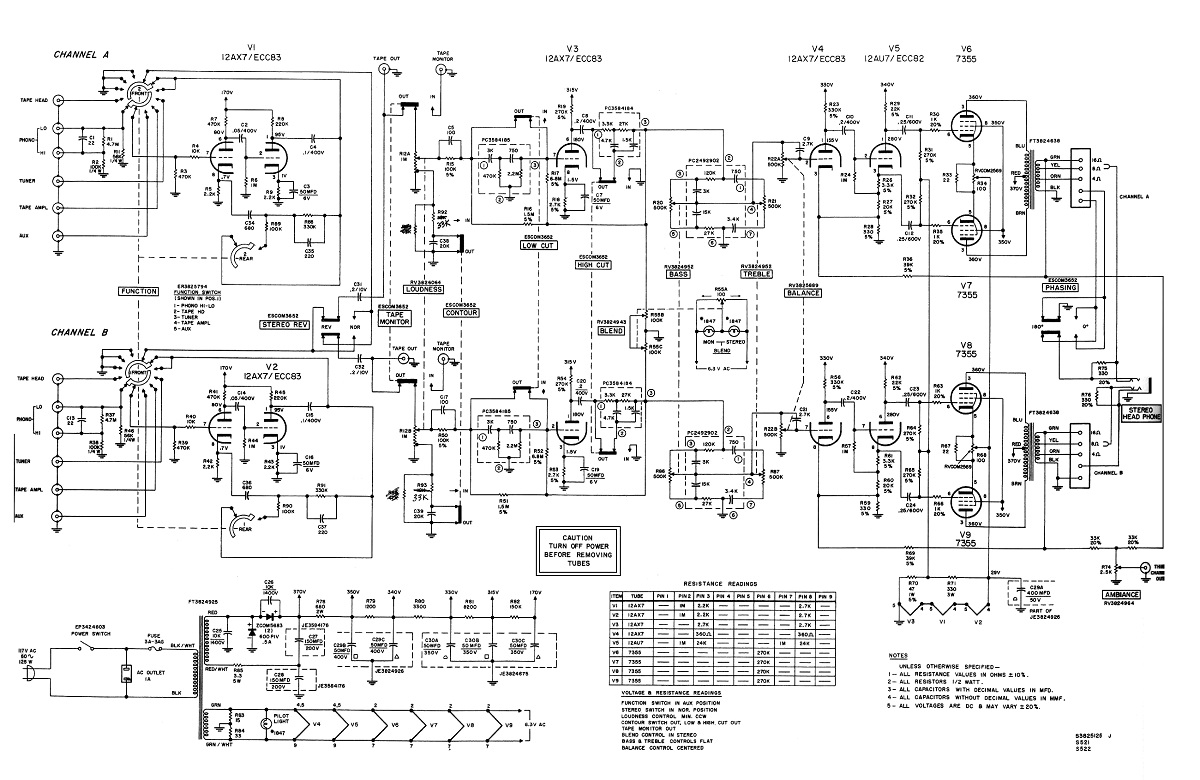

Schema A500.jpg (293.49 Kio) Vu 3901 fois

[6336A]

Bonjour

Ajuste le curseur du potentiomètre 100ohms (indiqué sur le schéma RVCOM2569) pour que la tension aux bornes du 400µF/50V soit de l'ordre de 29V

[Wagtbtoobz]

Bonsoir,

Pas tout à fait : il faut avoir la même tension aux bornes de chaque potar de cathodes des 7355 (annulation des courants dans chaque branche de 1/2 primaire de TS) , mais on ne peut pas régler la tension de polar qui est déterminée par l'age des 4 tubes. Sur la version 10W, un potar permet de régler la tension continue injectée dans les 4 res de fuite de grille de 270k des 7355
