Dynaco PAS-3X Mark III

[6336A]

Le même...
Tu peux le voir ici également : c'est le second.
http://tubedata.tubes.se/sheets/127/6/6550.pdf
Pour la deuxième mesure, prend 300V pour l'anode et l'écran comme si tu étais en triode, mais mesure le courant écran.

[Unic]

Par exemple :
tension plaque 300V
tension écran 250V
polarisation grille -20V
Ton courant plaque doit être de l'ordre de 75mA
Ton courant écran est de ?

A toi de jouer...

J'ai fait cette première mesure sur mes vieux tubes.
En augmentant la tension de plaque à 300V, la tension écran restant à 250V et polarisation à -20V, j'obtiens :

Tube #1 74mA (300v/250v) 72mA (250v/250v)
Tube #2 75mA (300v/250v) 73mA (250v/250v)
Tube #2 76mA (300v/250v) 75mA (250v/250v)
Tube #2 79mA (300v/250v) 78mA (250v/250v)

Mais je ne suis pas sûr que c'est cela que tu voulais...
Voici ma config Metrix (seul change la tension plaque qui est positionnée sur 300v contrairement à la photo ci-dessous) :

Config Metrix 6550


Le même...
Tu peux le voir ici également : c'est le second.
http://tubedata.tubes.se/sheets/127/6/6550.pdf
Pour la deuxième mesure, prend 300V pour l'anode et l'écran comme si tu étais en triode, mais mesure le courant écran.

Je ne sais pas faire. Il faut m'aider un peu plus, svp.

[Klemp]

Bonsoir Jean-François et Pedro

En étant 'logique' ... sur le Métrix 310B, je te dirai d' intervertir les sélecteurs 3 et 4, c' est à dire de mettre le sélecteur 3 en position 6 et le sélecteur 4 en position 8 ... et d' appliquer les tensions correspondantes.

Tu devrais mesurer ainsi le courant de G2 sur l' ampèremètre.
La tension appliquée sur l' anode se retrouve sur ton sélecteur de tension "écran1".
La tension appliquée sur la G2 (écran1) se situe alors sur le sélecteur de tension "plaque V".

Sur mon U61, j' ai un sélecteur au niveau de l' ampèremètre permettant cette opération

[6336A]

Tout simplement...
Le U61 permet effectivement de mesurer le courant écran sans rien changer, il y a un ampèremètre prévu pour. Ce qui n'est pas le cas sur le 310, donc il faut "ruser" en invertissant les connections. L'ampèremètre étant branché en série sur la plaque, il suffit d'inverser plaque et écran.

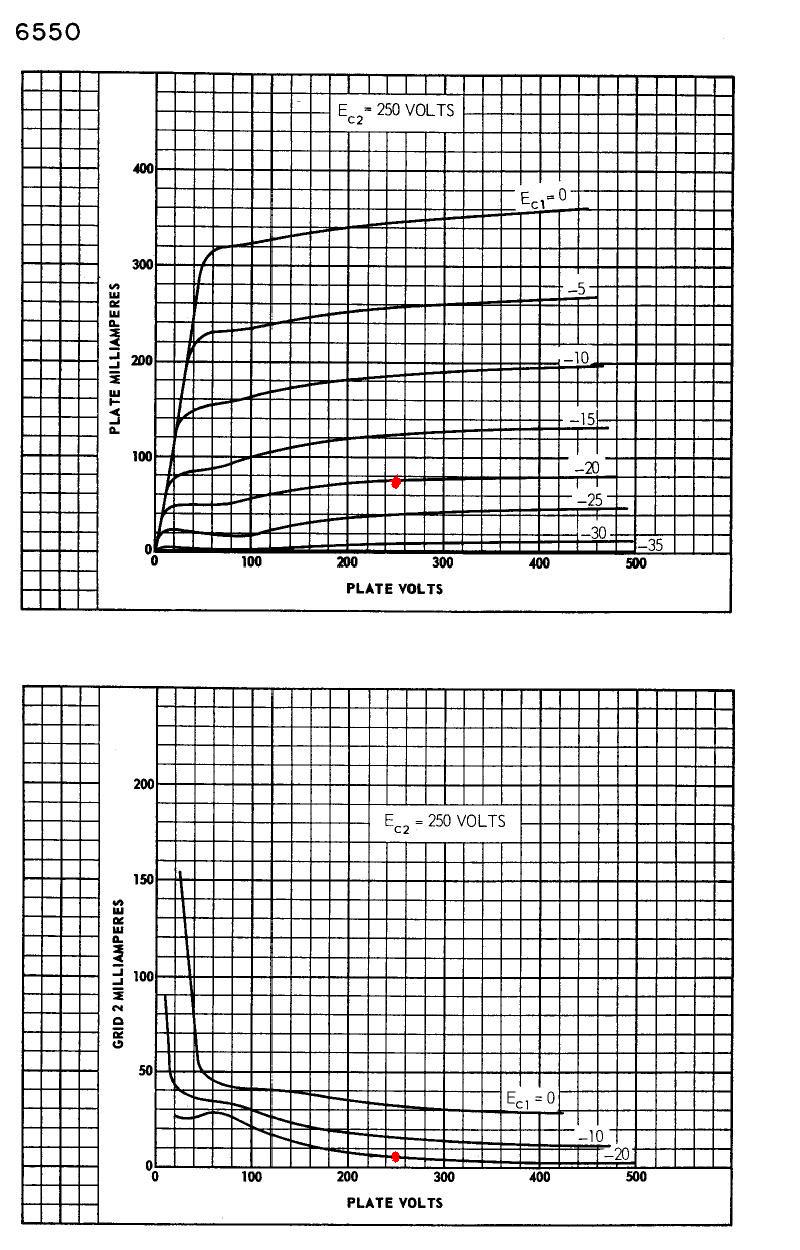

Une fois le courant écran mesuré, se reporter aux courbes... soit 75mA environ pour le courant plaque, (courbe du haut) et disions 6mA pour le courant écran (courbe du bas). C'est les valeurs que tu devrais trouver à peu de choses près.

[Unic]

Merci Messieurs,

Voici les résultats pour un de mes anciens tubes (250v/250v/polaristaion à -20v) :
Courant plaque de 75 mA / Courant d'écran 4,3 mA
Verdict ?

6550 Courant Plaque 75mA

6550_Courant Plaque.jpg (221.26 Kio) Vu 3109 fois

6550 Courant Écran 4,3mA

6550_Courant Ecran.jpg (221.65 Kio) Vu 3109 fois

[6336A]

C'est pas mal ! je m'attendais à un peu plus sur l'écran... maintenant que tu sais faire, mesure les autres !

[Unic]

Voici les résultats :

Sylvania (tubes d'origine) :
Tube #1 : 78 mA courant plaque / 4,3 mA courant écran
Tube #2 : 75 mA courant plaque / 4,3 mA courant écran
Tube #3 : 73 mA courant plaque / 5,1 mA courant écran
Tube #4 : 72 mA courant plaque / 4,6 mA courant écran

6550A GE (NOS) :
Tube #A : 80 mA courant plaque / 5,7 mA courant écran
Tube #B : 84 mA courant plaque / 5,5 mA courant écran
Tube #C : 85 mA courant plaque / 5,4 mA courant écran
Tube #D : 85 mA courant plaque / 5,3 mA courant écran

Les GE sont en meilleures formes, mais les Sylvania sont très loin d'être cuits.

[6336A]

Oui, c'est bon dans l'ensemble.
Par contre, je maintiens qu'en mode pseudo-triode avec les tensions du schéma, tu vas rapidement les fatiguer.

[banzai]

même avis que JF . perso je prefere jouer la sécurité et la longevité.

compte tenu de tes 485 V en B+ ( qu'on ne peut occulter ) je reglerai à 1,35V soit 60mA donc une dissipation de 30W ; soit 75% de la puissance max .

AMHA cela ne devrai pas s'entendre, la différence entre 60 mA et 70 mA n'étant pas comme si tu passais d'un reglage par exemple de 40mA à 70 mA....je sais pas si mon discourt est clair mais pas facile de mieux l'expliquer.

de toute façon avec 60 mA tu seras en classe A la plus part du temps, mais bien sur on pourra argumenter que les Ditton ont un faible rendement et que donc tu sera tenté de pousser le volume ( si les voisins le permettent ).

cet ampli devrait encore délivrer pas loin d'un bon 30W malgré tout dans cette configuration ce qui est déja pas mal, je pense que les voisins crieront grace !

bien sur ceci n'est que ma vision de la chose

[Klemp]

Bonsoir à tous

Je pense que c' est ce que Pedro a l' intention de faire .

Le connaissant, c' est avant tout la restitution et la musicalité finale qui l' intéresse ..

Il y a une différence très sensible à l' écoute en "pseudo triode" ... je crois qu' il a capté cette différence .. à lui de "ménager la chèvre et le chou"
