Un amplificateur pour les triodes 211, TM100, MC1/60 et 845

[AJMARS]

L'arrivée possible de 845 Elrog sur la Canebière, remet sur le devant de la scène la construction d'un étage driver de semi puissance autour des tubes 10Y, VT25 et VT25A....

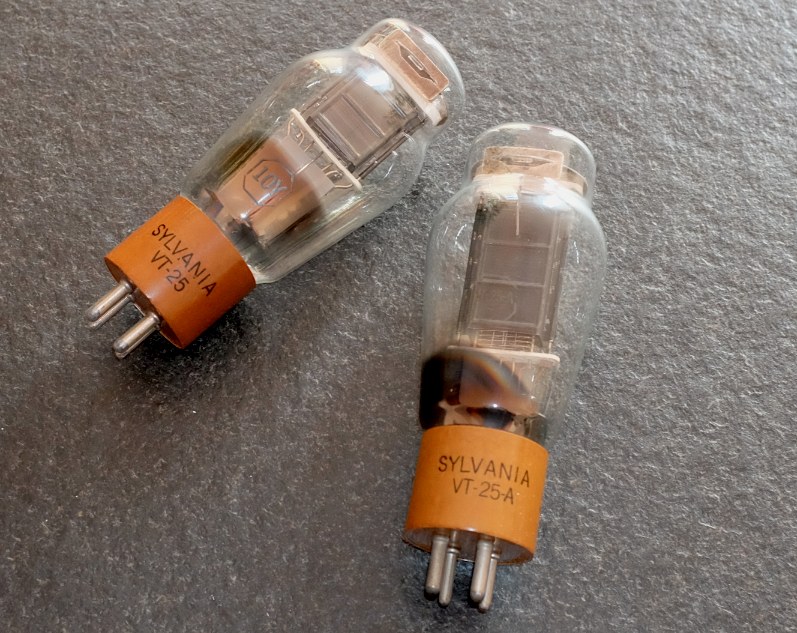

Driver une 845 impose de pouvoir délivrer sur la grille de ce tube une tension de 300V CàC, ce que ne peuvent faire mes étages d'entrée triodes à base de C3g. Mon idée actuelle est de , sans toucher ce qui a déjà été fait intercaler un driver de semi puissance à base de triodes 10Y/VT25 ou VT25A dont je dispose (quelques pièces) tant en Sylvania, qu'en Western Electric pour les VT25A.

La charge se ferait par self d'anode....



Le premier étage en C3g se chargeant d'attaquer la grille du 10Y ou VT25A

Voilà voilà...

A plus
André

[6336A]

Solution couteuse et originale, mais quand on a des VT25, pourquoi pas ? Un peu comme certains qui utilisent la 2A3 ou la 300B...
Les problèmes posés par la 845 étant cette ~#$* de haute tension de plus de 1000V qui, en plus d'être dangereuse, complique la construction du transfo de sortie.
Ainsi que les 300V càc nécessaires pour les attaquer correctement, qui eux aussi nécessitent souvent d'utiliser un circuit moins linéaire que la 845 elle même.
A mon avis donc, les défauts si défaut il y a avec un ampli utilisant la 845, ne proviennent donc pas de la 845 elle même, mais de tout ce qui tourne autour, qui n'est pas évident à maitriser.
Tu as aussi la solution du transfo inter étages, chacune des méthodes ayant ses avantages comme ses inconvénients.

[AJMARS]

La self d'anode LL1667 de 270 H (que j'ai en stock) me permettrait avec un fonctionnement sous 15 mA et 340V anode-cathode d'approcher ce que je souhaite faire

270 H correspond à une impédance d'environ 34 kohms à 20 Hz, ce qui me semble pas mal ...

Avec 25V crête à l'entrée le signal de sortie pourrait être de plus de 200V crête en sortie ... pas de problème pour la 845...

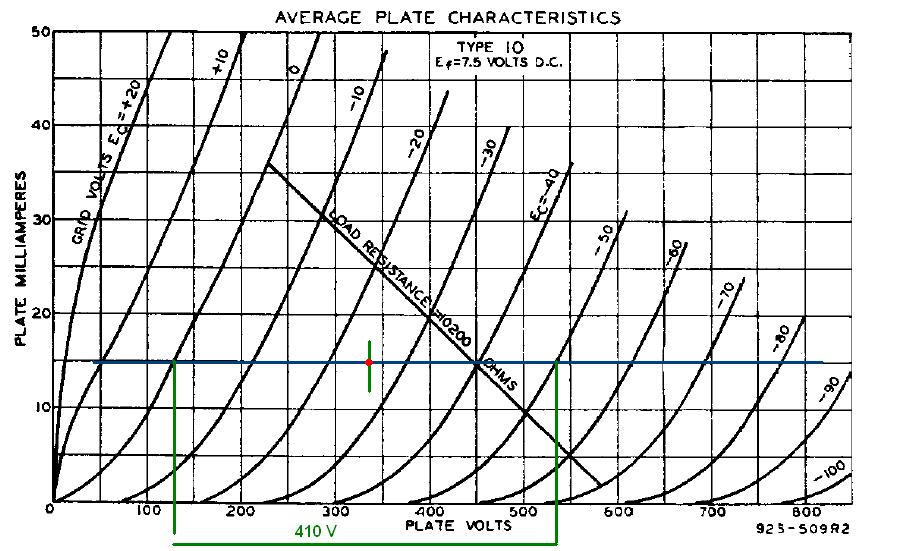

Ci dessous une vue avec une charge "idéalisée" horizontale (proche d'une charge par self de 270 H).



A plus
André

[6336A]

C'est une solution à essayer, puisque tu as la self et les tubes.

[webseeker01]

Bonjour à tous, nouveau sur ce forum je saisi le fil ( ou le train en marche ) pour confirmer que les VT25/VT25A sonnent fort bien avec charge d'anode. J'ai monté il y a quelque temps déjà un ligne avec 10Y chargée par une self Tango TC160/15 et liaison capa vers transfo 20K/600 ( parafeed comme on dit ). Ecoute superbe, du reste je reprends l'utilisation du parafeed pour mon prochain montage, mais j'entendais ( un peu ) le 100Hz dans mes enceintes ( sensibilité 104 dB ) alors je suis passé à autre chose.

[webseeker01]

De fait suite à mon dernier message je dois dire que je suis avec grand intérêt ce post sur les grosses ( sans être sexiste ) triodes européennes 4V.
Je commence aussi à mettre en oeuvre mon projet MC1/60 _ E60M mais avec une approche différente. Tension de la triode de sortie basse ( 600v ) charge de 3,5K avec une polar fixe autour de -30v soit un courant d'anode de 100ma environ. Une puissance de sortie aux alentours des 6W, largement suffisante pour mes enceintes. Je dois reconnaître l'influence des montages Sakuma qui charge ces tubes à 1 fois la résistance interne ( et bien sur la transposition qu'avait fait W Whalter , mais je n'avais pas du tout aimé le driver ). Mon idée est d'utiliser une 6SN7 en entrée avec les 2 triodes en parallèle ( dans ce cas µ=20, S=2,6mA/V et p=3850 ohms ) charge d'anode 23,5K et courant de repos 8mA pour attaquer en parafeed un transfo 10K/40K chargé au secondaire par 100K. La charge dynamique de la 6SN7 sera alors de 12K environ, assez linéaire pour une tension d'entrée de 2.4V crête crête ou 1V RMS. Le gain théorique de 30 avec le transfo élévateur permet d'attaquer sans problème le tube final.
J'ai fait des essais en l'air et les résultats sont très surprenants, surtout en matière de distorsion. A 6W je mesure ( HP 3561A ) 3.8% avec un très beau dégradé.
Il est à noter que pour ceux qui souhaiteraient driver des triodes type 845, il suffit de remplacer la 6SN7 par une 6463 avec la première triode en amplificateur de tension. Une section de 6463 est exactement équivalente aux deux triodes en parallèle d'une 6SN7.

[webseeker01]

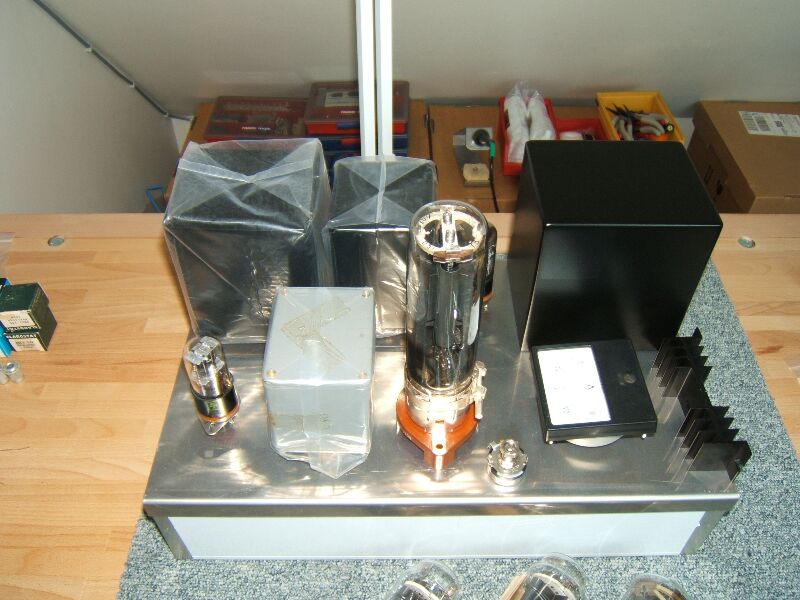

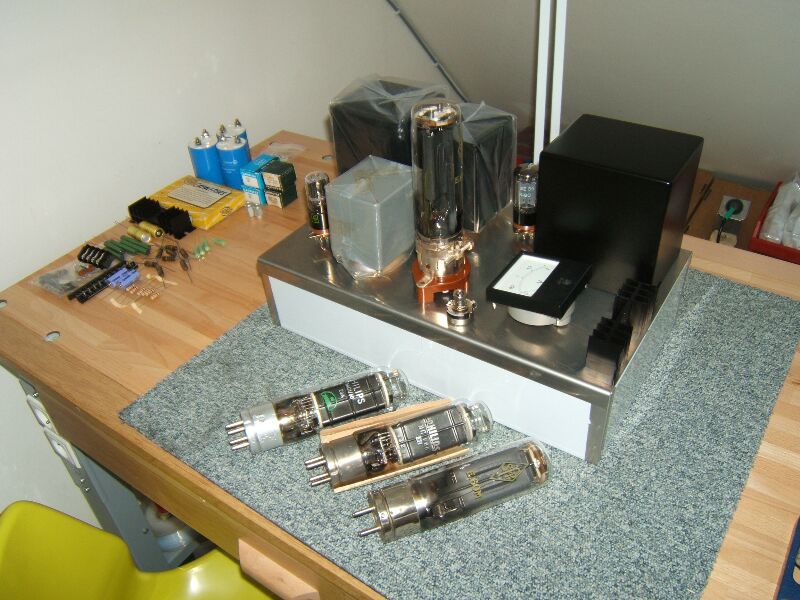

quelques fotos ( Grammont, désolé j'ai pas pu résister .... )



[6336A]

Bonsoir webseeker
quel transfo de sortie utilises-tu ?

[webseeker01]

Bonsoir, j'utilise des Hashimoto pour self(s) et sortie( H30_3.5S ), un Tamura en inter étage ( TN 351 ) et un transfo d'alimentation Magnétic SA bobiné par Mr Di Stéfano il y a 10 ans dans ce but.

Fred

[AJMARS]

Tu as choisi une approche différente de la mienne.
Je n'ai que 97/98 dB/W/m de rendement, 515-8C en bass reflex... donc j'ai choisi de me donner un peu de marge de puissance, dans les 16W....

A plus
André
