Merci fred! Pour l'instant c'est soft, j'attends justement le boitier avec impatience pour attaquer le cablage!
C'est vrai que Frédérick a fais un super boulot et je lui ai piqué beaucoup d'idée, et de conseils!

Pour le boitier j'ai pris celui-ci :
http://www.aliexpress.com/item/Aluminum ... 36485.html
Vu la taille de la carte et la disposition des TR de puissance il fallait de la place! Sans compter le transfo!
Il a l'avantage d'etre sans marquage et customisable à la demande! Ahhhh la chine....

J'espere ne pas trop avoir de surprise à la mise sous tension.

[ak37]

En attendant, voici la réponse de littlediode :
"Hi,
It's up to you, we can get a replacement sent, we have bought some of these parts from a European distributor, so we can guarantee they are originals.
Dave"

Ils vont finalement m'envoyer ceux-ci, soit disant d'un distributeur european (qui se fourni en chine probablement...) en plus de ceux déjà reçu. Je verais bien ! Et puis j'ai les 2SC1030 qui arrivent aussi

[ak37]

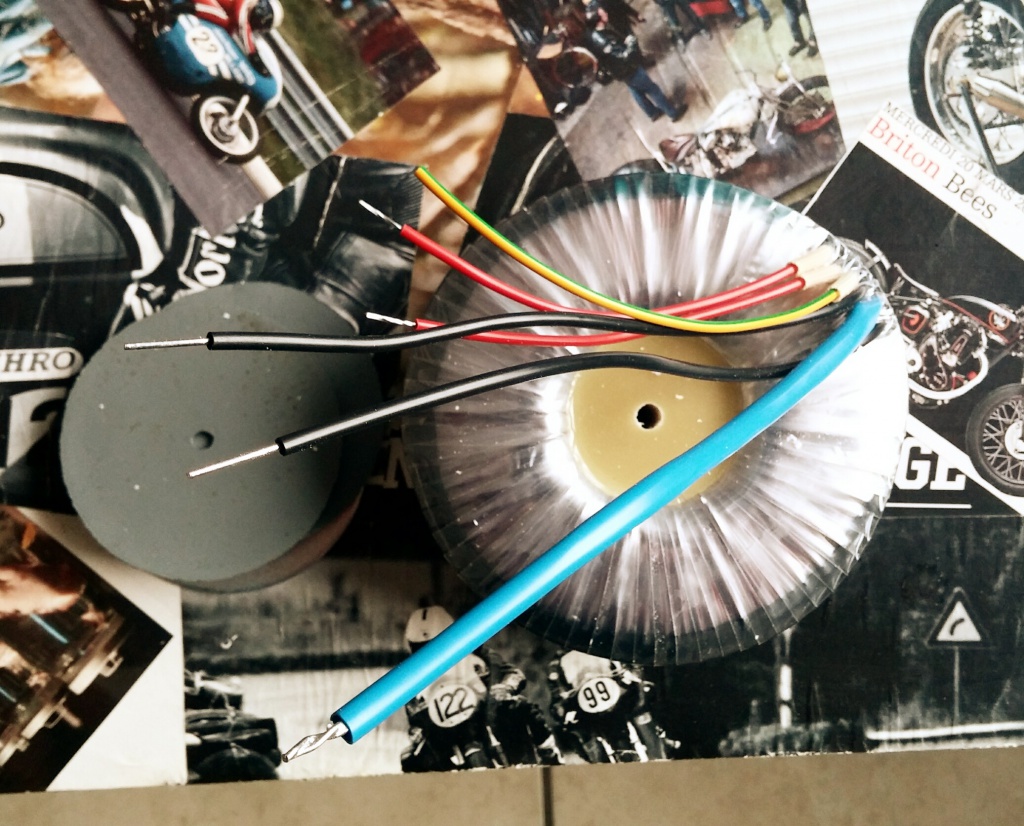

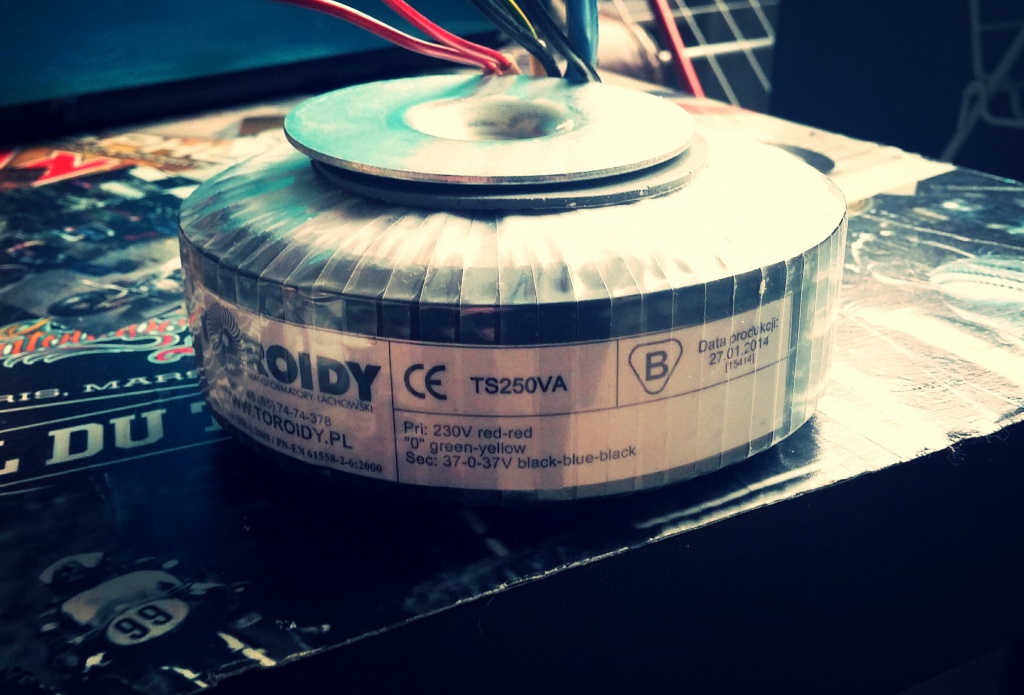

Et voila le transfo from poland!


Sacré morceaux avec la résine!

[ak37]

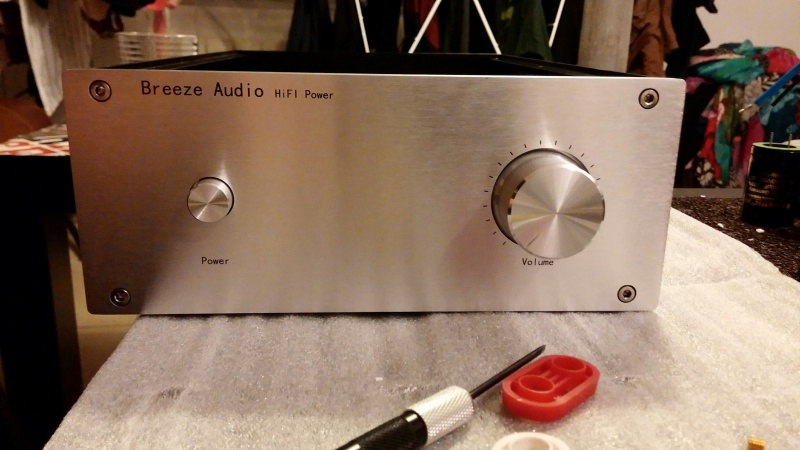

Bon bon bon presque tout est là ! J'ai enfin reçu le boitier et bien y'a moins de place que papier en fait Et j'ai eu la désagréable surprise d'avoir des marquages sur la face avant...


La place est plus que limitée! La place pour les transistors va être difficile, je pense les mettre dessous sur la place du fond.

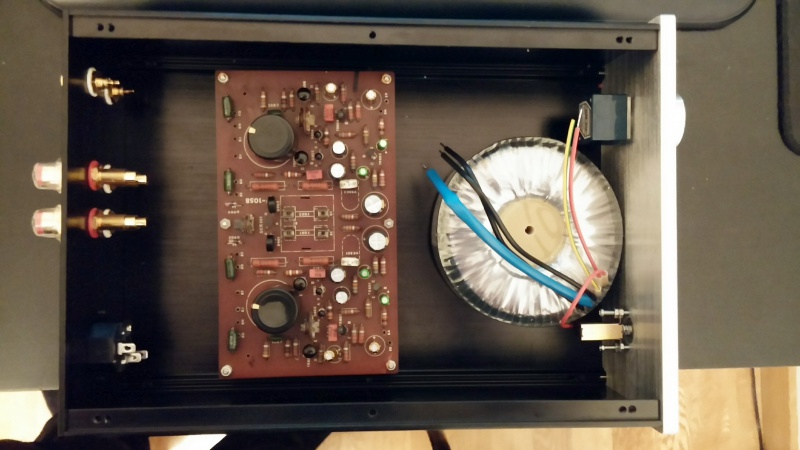

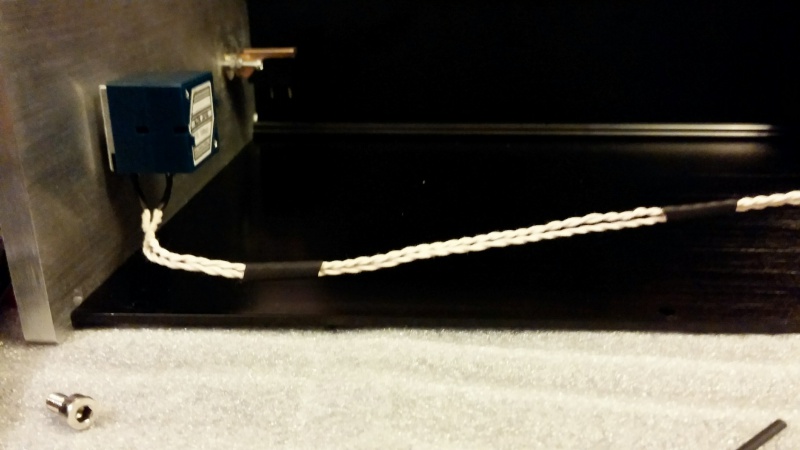

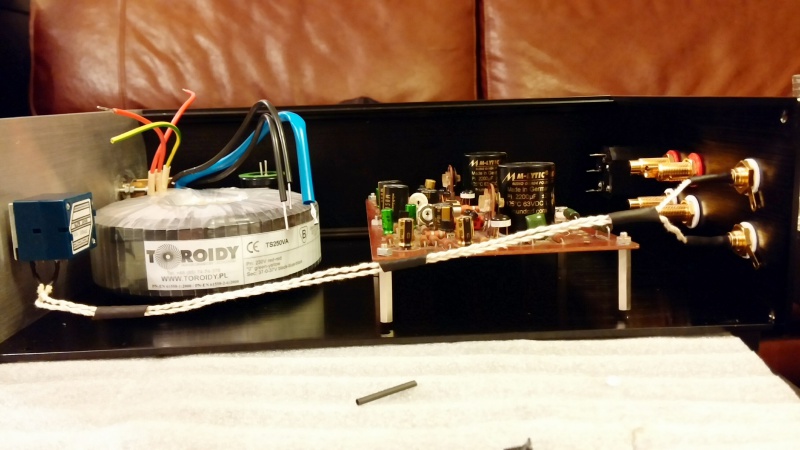

Début du câblages des RCA et du ALPS :



Hop la suite ce weekend car déplacement prévu cette fin de semaine !

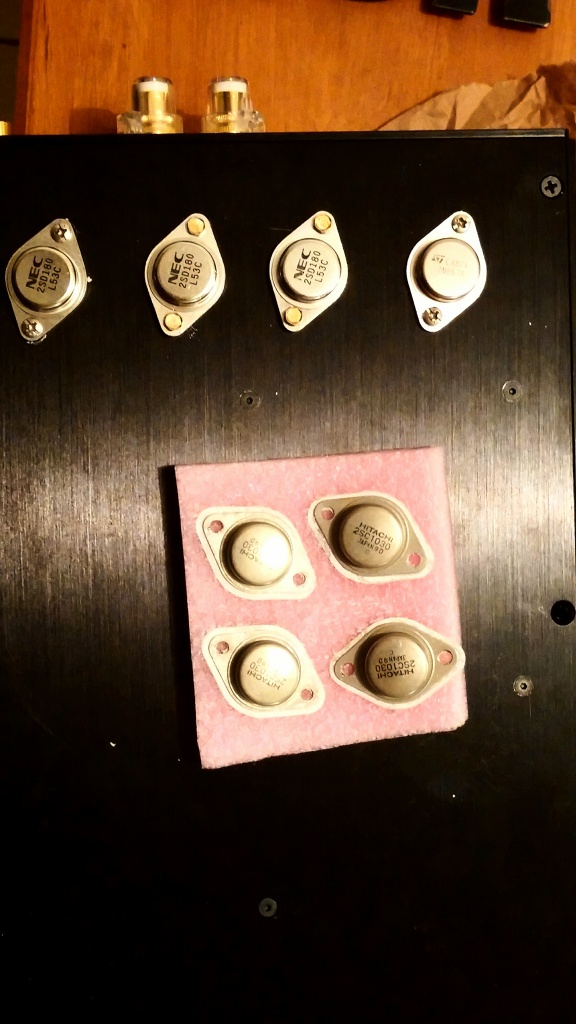

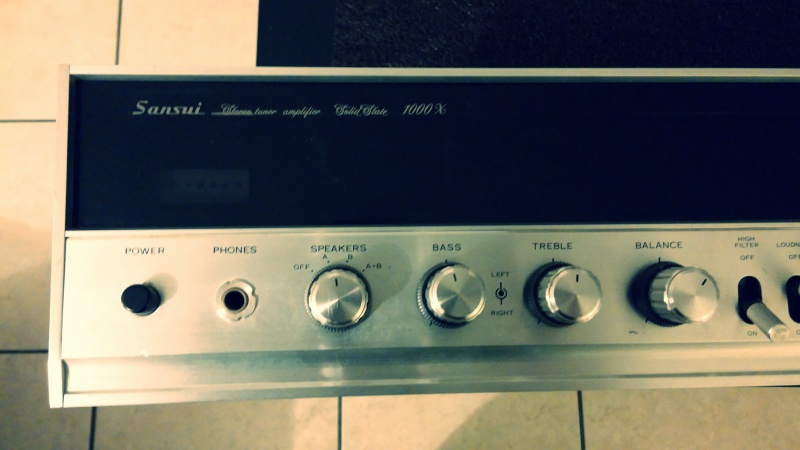

Et j'ai reçu ça entre temps à refaire :

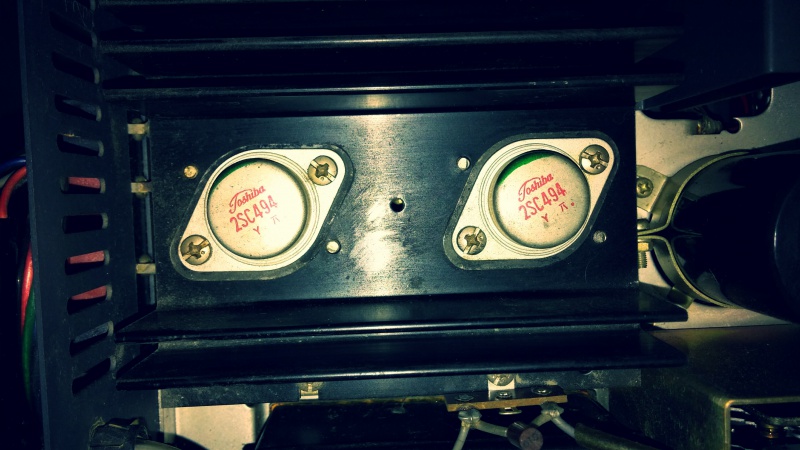

Tous d'origine...

[ak37]

Rentré plus tot que prévu!

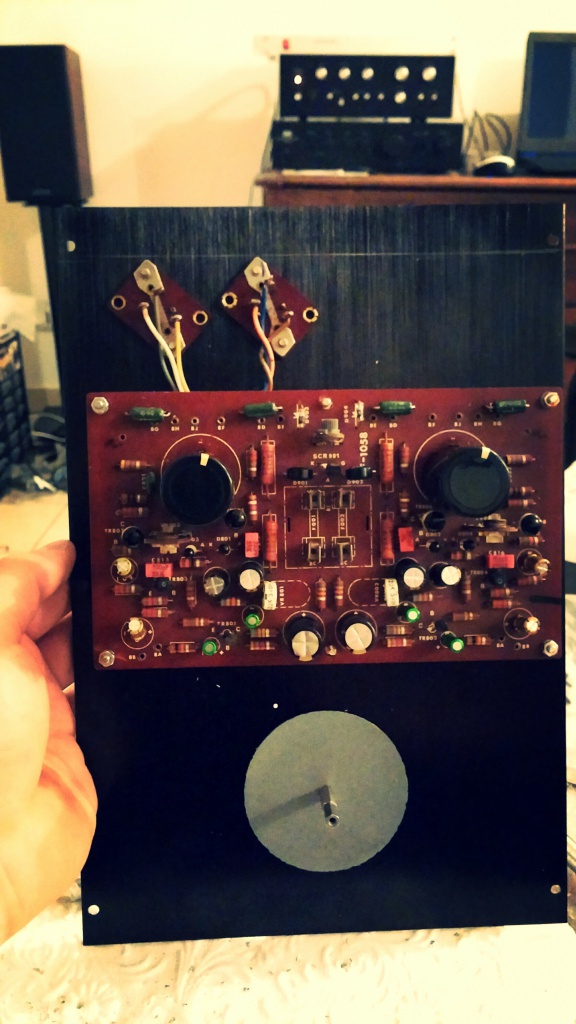

Montage et percage des tr de puissance! L'alim est fonctionnelle avec ses 54volts!

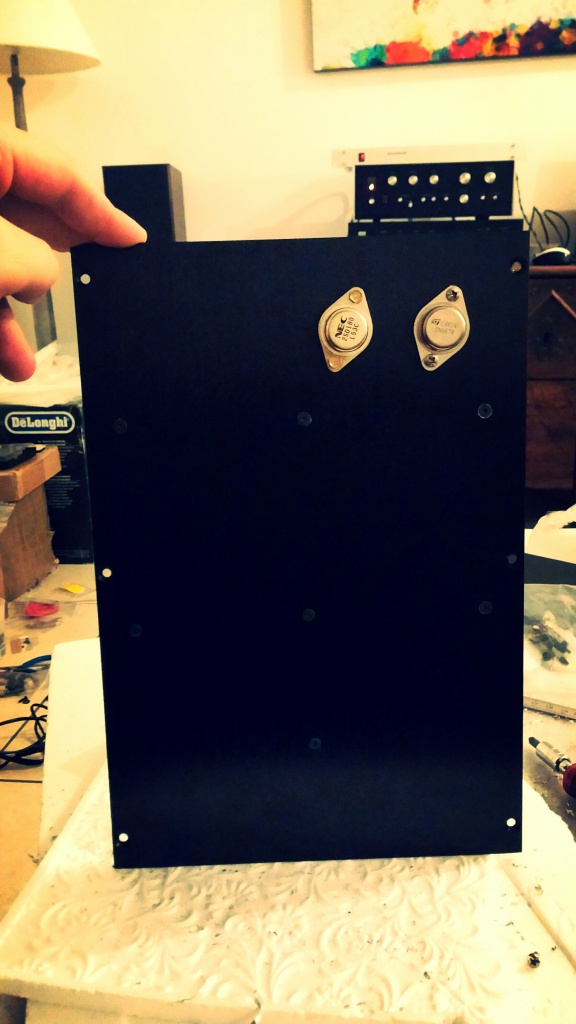

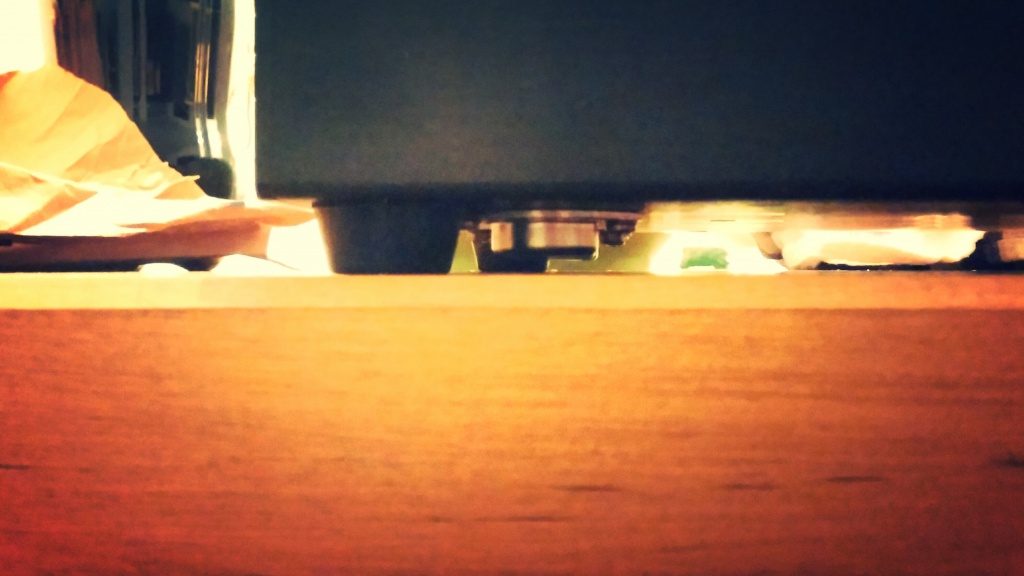

Les TR de puissances seront en dessous avec la plaque inferieur comme dissipateur... les pieds sont assez haut pour ne pas que les collecteurs touchent le sol!


Un autre petit nouveau qui me ravi! !

[ak37]

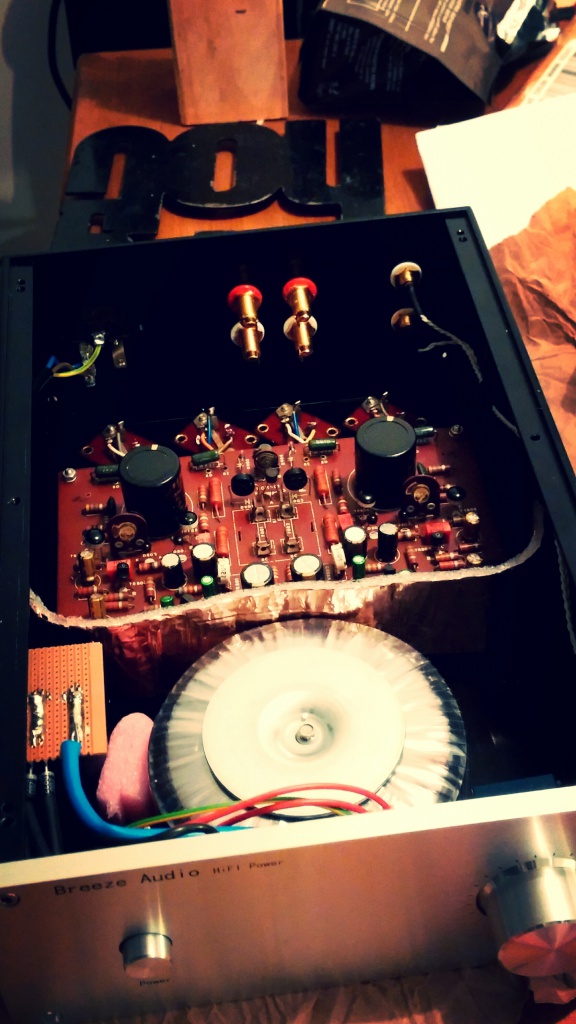

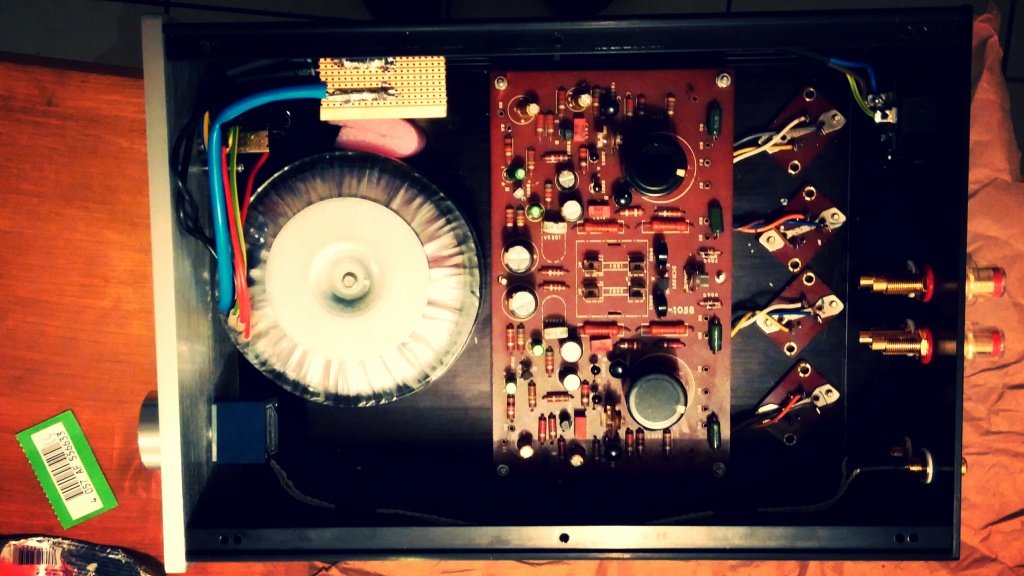

Terminé pour ce soir!



Peut etre une cloisonner le transfo et la carte par un film de cuivre relié à la masse? Le transfo ayant deja um film specifique poureviter son rayonnement.



Il reste un peu de place!

[CREAM]

et bientôt

[Yves]

Bonjour.

Ca avance bien, bravo . . . . . nous aurons bientôt droit a un super CR ! ! !
PS : un transformateur torique ne rayonne pas autant qu'un traditionnel, c'est d'ailleurs sa particularité, mais un blindage n'est jamais superflu du fait de la proximité de la partie puissance ! ! !

[ak37]

Merci pour votre interet!

Mais alors Yves, pourquoi avoir un film de protection électromagnétique autour du torique ? j'avoue ne pas etre au point sur ce point!
Je vais voir pour faire un blindage propre

[Yves]

Re.

Le film n'est, a mon avis, qu'une protection supplémentaire lors de la fabrication et non un film contre le rayonnement ! ! !
