Film & Radio UL122

[valere]

Voilà un petit peu plus de photo avec des détals sur le circuit.

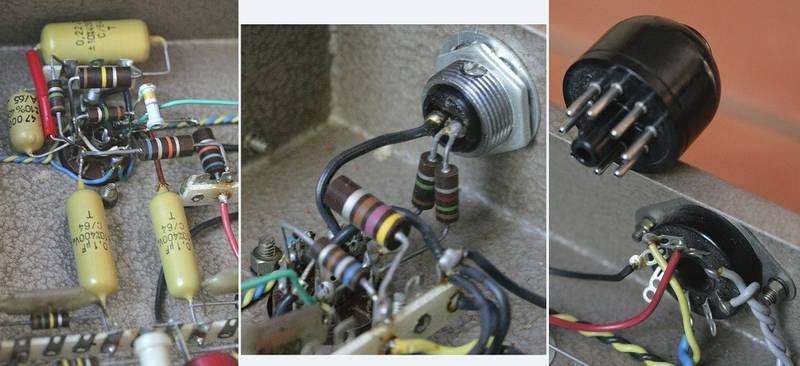

Bazard autour du ECC83 / entrée / connecteur bakélite

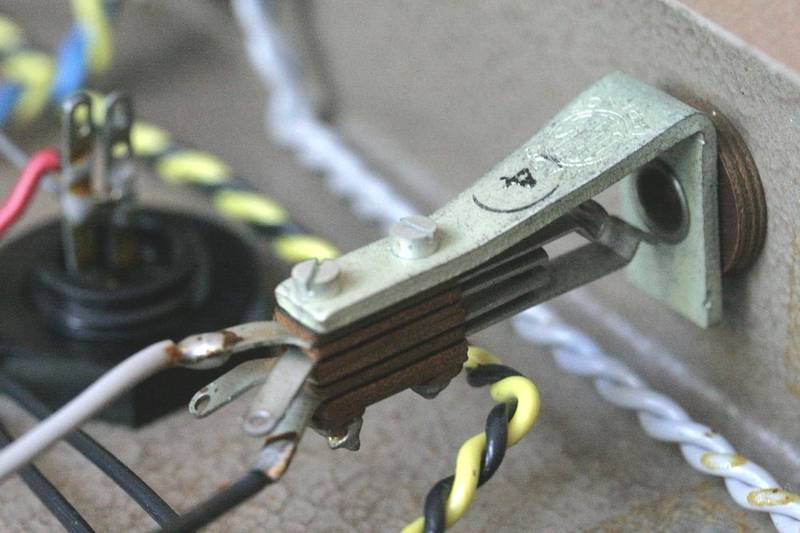

Prise jack (sortie enceinte)

[valere]

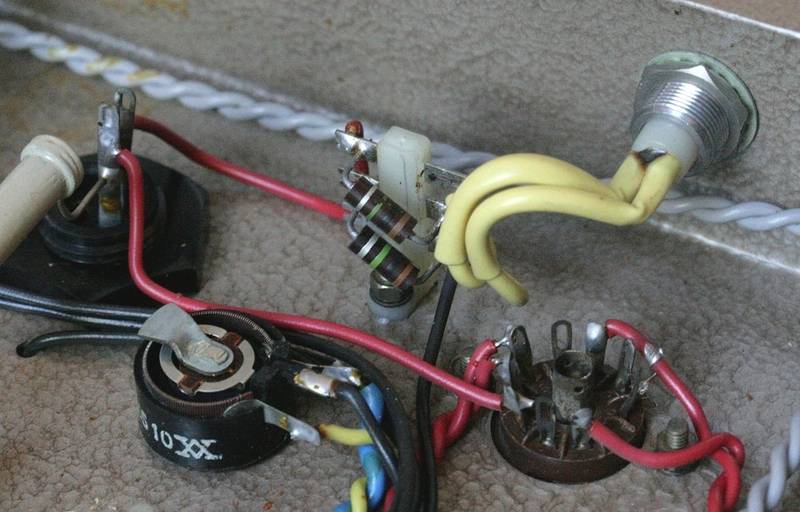

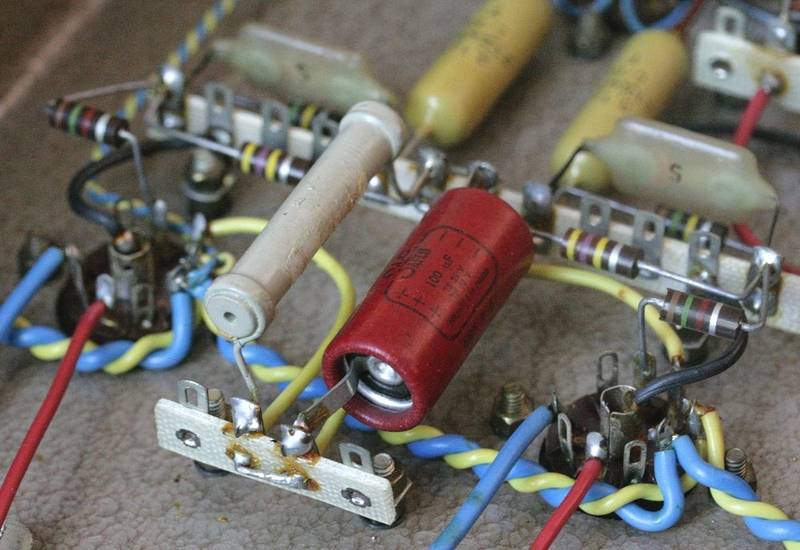

Connectiques / voyant lumineux de fonctionnement+EZ81+potentiomètre+condensateur / bazard autour des deux EL84

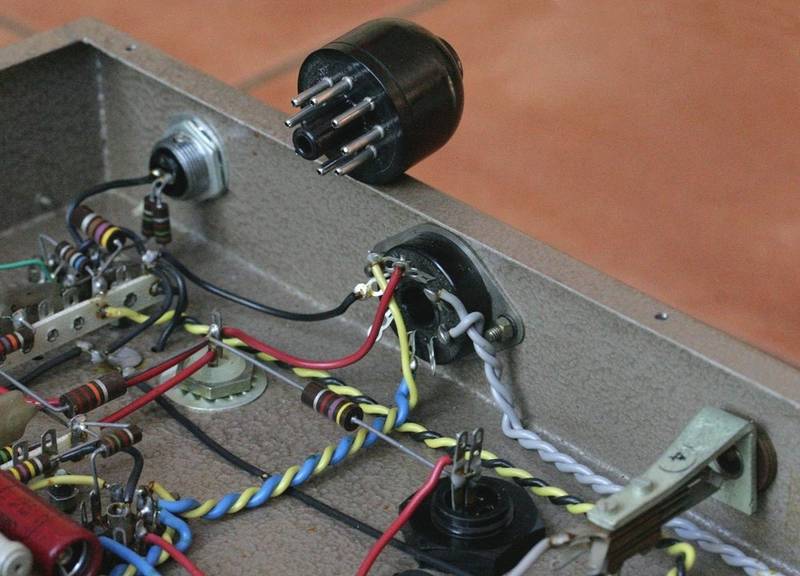

A propos du potentiomètre, il est facile sur les trois photos de suivre les deux fils jaune & bleu qui en partent, puis passent par deux bornes du transformateur puis rejoignent les bornes 4 & 5 des EL84 avant de terminer leur course sur "le connecteur bakélite".

[valere]

Ok bien donc les mettre au centre par défault ?
T'as vu je t'ai fait de belles photos de ce que tu avais demandé. :mrgreen:

[valere]

tout le monde,
réponse obtenue sur un autre forum :

"A mon avis, le minimum serait de :
1 - contrôler les tubes sérieusement, et si nécessaire de retuber à neuf avec des tubes de qualité professionnelle.

2 - changer tous les condensateurs chimiques pour des neufs, si possible de dimension et valeurs identiques (sinon très proches)

Les amplis de cinéma étaient toujours montés avec des tubes pros triés pour d'évidentes raisons de fiabilité, et il est probable que ces blocs mono font travailler les tubes de puissance près de leurs limites en tension et dissipation : des EL84 de base ne tiendront pas longtemps...
Donc EL84M ou E84L, ou 6Pi14Pi russes, car 7189 et 7320 sont devenus introuvables.

Condos chimiques : voir chez Ask-Jan-First. "

Vous en pensez quoi ?

[Vinc]

bah moi je pense que Francis Ibre sait de quoi il parle ^^.

mais les condensateur sont pas forcement morts. sais tu quand est ce qu'il a jouer pour la derniere fois?

[valere]

Et non mais je dirais il y a bien longtemps.

[Vinc]

faudrait les tester au peak mais pour ca faut en avoir un ^^

[Etienne59]

Salut Valère,

J'espère que ça ne te dérange pas trop si je te tutoies .

Ton ampli me disait vaguement quelque chose et j'ai retrouvé un schéma qui est la base du tien.

Bien sûr, les valeurs ne sont pas les mêmes, mais, au moins, tu comprendras mieux le fonctionnement de tes blocs...

Sans te vexer, d'après ce schéma, le montage n'est pas un ultralinéaire. Si il l'était, les G2 des tubes de puissance seraient reliés au primaire du transformateur de sortie.
Je vois que ce montage est de type Leak-Mullard à cause du déphaseur de Schmitt. Bon schéma.
A surveiller, c'est les condensateurs qui relie le déphaseur aux tubes de puissance. Les deux condensateurs de 0.1uF. Les G1 des tubes de puissance doivent être à 0 volt.
Tu peux espérer une puissance de 10 à 15 watts avec ces amplis. J'aime bien les tubes EL84. Ils sont connus, peu cher, stable et performants.

[valere]

Autre intervention sur l'autre forum :

"J'ai deux remarques,les resistances de ce type sont a la longue pas tres stable,controler a l'ohmmetre.
Ensuite,le resistance/condensateur au cathode des tubes EL84,mieux doubler cela.Cad chaque tube resistance valeur double(evt.puisance x1/2) et 2 condos(evt. capacite x1/2).
Et naturellement ne plus interconnecter les deux cathodes.
Une resistance commune accentue les difference de courant,si l'un tire plus,ca augmente -Vg1,et l'autre diminue encore."

[valere]

Ok merci, par contre il faut que je me trouve un variac et je sais pas trop comment et quoi chercher...
