Système Ge-Go Orthophase

[Klemp]

Sur l' un des deux panneaux, il manque une des six cellules... sans doute par rupture ou surcharge.... le voici

On voit nettement l' emplacement de la cellule manquante...

100_3884 (Large).JPG (67.91 Kio) Vu 3729 fois

[Klemp]

voici les neuf cellules supplémentaires que j' ai ramené aujourd' hui.....

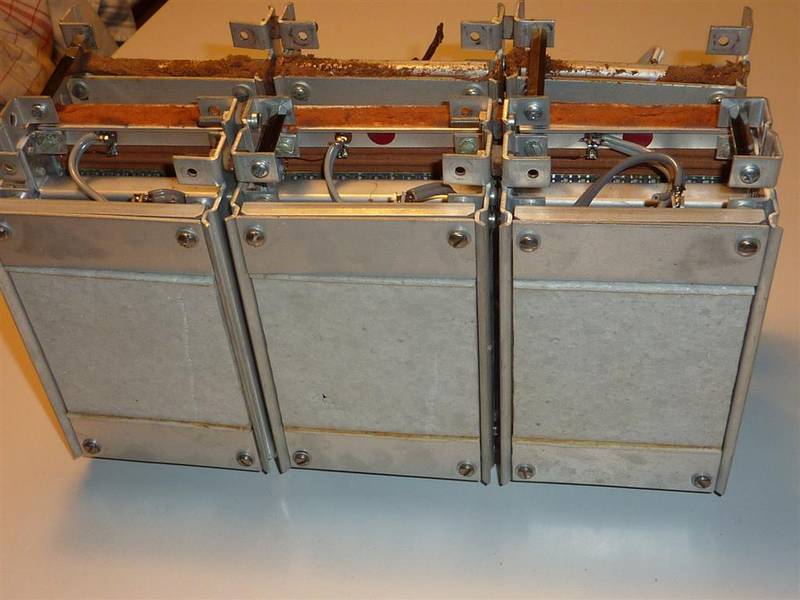

Elles sont vissées ensemble pour le transport et la photo en présente trois coté membrane....

P1010354 (Large).JPG (60.71 Kio) Vu 3835 fois

P1010356 (Large).JPG (120.17 Kio) Vu 3835 fois

[Klemp]

Mais comment que c'est que ça marche ce bazar ^^ ???

Chaque cellule possède une résistance faible de 0,3 ohm environ....

Elles sont montées en série ..... donc leurs résistances s' additionnent et pour obtenir au moins 4 ohms, il en faut environ une douzaine en série.....en dessous de ce nombre, tu as un transfo d' adaptation en impédance....

Comme je voudrai m' abstenir d' utiliser ce transfo, il me faut au moins 24 cellules..... ( 2 x 12 )..... actuellement, entre le premier système que j' ai trouvé avec Aurélien (6 cellules), celui que j' ai trouvé aujourd' hui (9 cellules) et celui qui est à Marseille (11 cellules), cela me fait un total de 26 cellules opérationnelles....

J' ai l' intention d' utiliser l' ensemble en deux voies actives filtrées à 500 Hz, et je pense que ça devrait être pas mal du tout.....

[Klemp]

J' ai retrouvé quelques publicités Gégo des années 60.....

Je les poste ici....



P1010372 (Large).JPG (71.26 Kio) Vu 3858 fois

P1010371 (Large).JPG (75.03 Kio) Vu 3858 fois

P1010370 (Large).JPG (66.89 Kio) Vu 3858 fois

[Klemp]

Et un compte-rendu....

On y voit des panneaux similaires à ceux présentés au début de cet article, mais équipés de deux 30 cm au lieu du 38...


[Klemp]

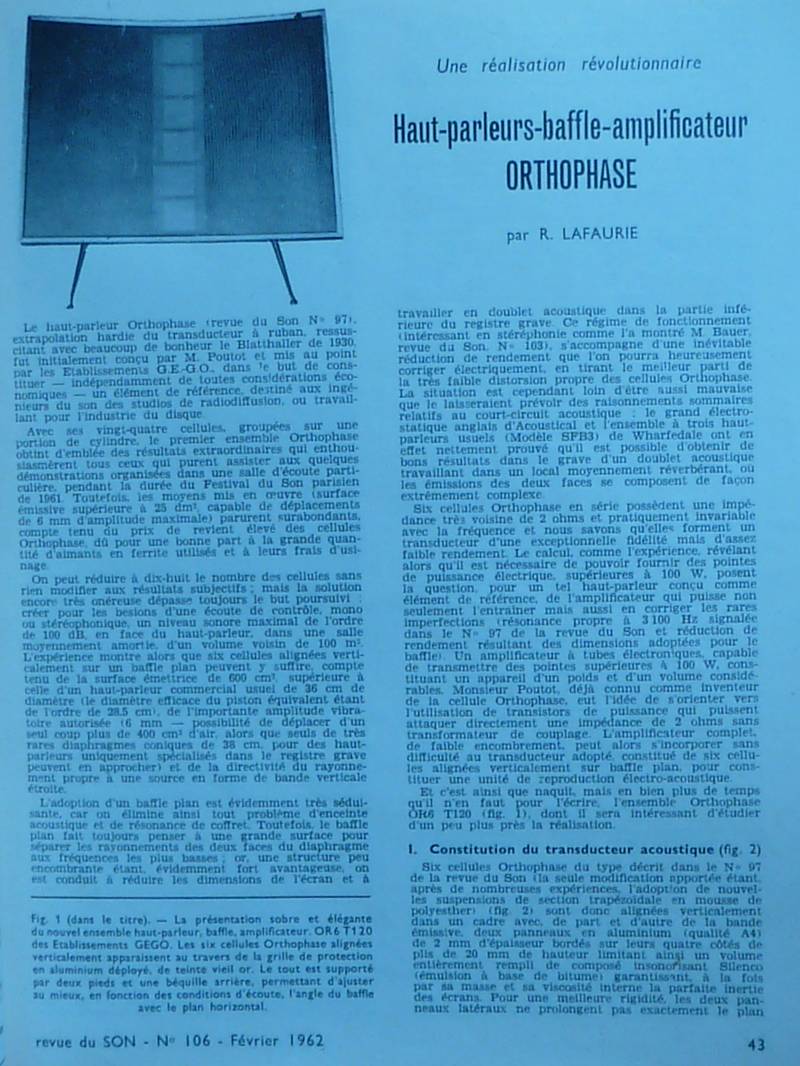

Voici enfin la présentation en Février 1962 du système Orthophase à 6 cellules que je viens d' acquérir sur Marseille.....et dont les photos sont proposées dans les pages précedentes...

Il s' agit apparemment sur système OR6 T120..... qui possède son propre amplificateur, utilisant des transistors Germanium.....

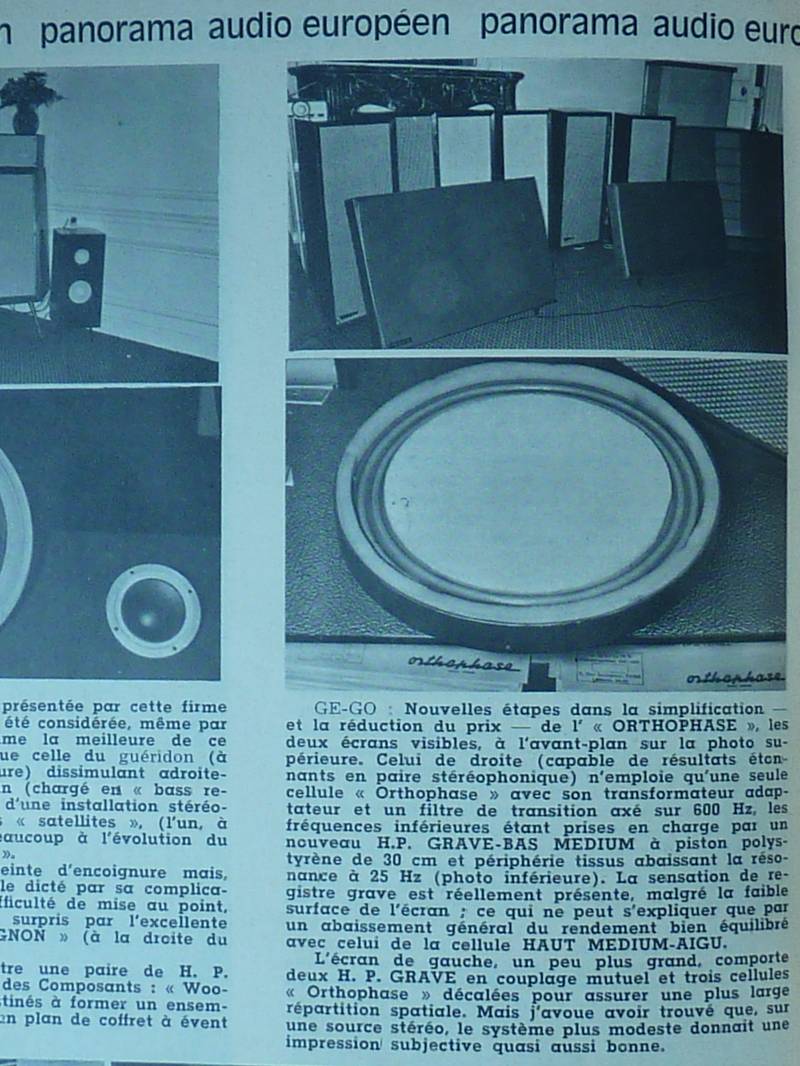

N' ayant pas encore eu l' occasion de les voir, je ne sais dans quel état sont les amplificateurs intégrés, mais voici le reportage complet dans la Revue du Son sur leur description....






[Klemp]

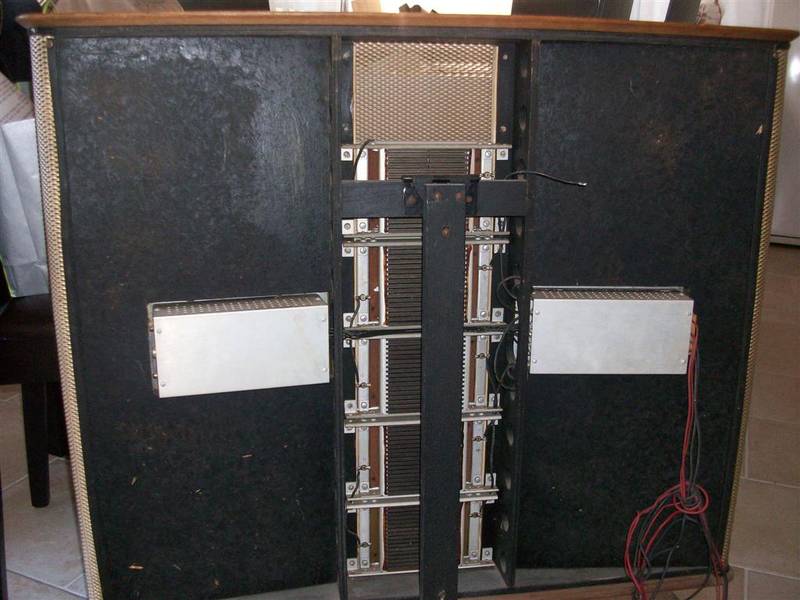

Voici une partie de l' intérieur des deux boitiers contenant les éléments d' amplification.....

Les photos qui suivent ont été prises sur le panneau qui est en panne...

On y voit nettement certains éléments qui ont chauffé dont une résistance....

100_3885 (Large).JPG (34.23 Kio) Vu 3854 fois

100_3886 (Large).JPG (93.85 Kio) Vu 3854 fois

100_3888 (Large).JPG (65.56 Kio) Vu 3854 fois

[Klemp]

Pour compléter l' ensemble des documents sur les Orthophases, voici dans le détail le procédé de fabrication....

Il s' agit d' un extrait du numéro 105 de la Revue du Son de Janvier 1962..


[Klemp]

Voilà, ça y est, j' ai enfin découvert aujourd'hui les panneaux Orthophase à 6 cellules et amplificateur intégré....

Esthétiquement, elles sont spectaculaires d' originalité, avec une jolie ébénisterie fine sur le dessus, en piétement, et une grille aluminium ajourée en arc de cercle comme façade....

[Klemp]

Voilà..... de retour avec les panneaux Orthophases, deux OR6 T120 et deux OR3 W1....

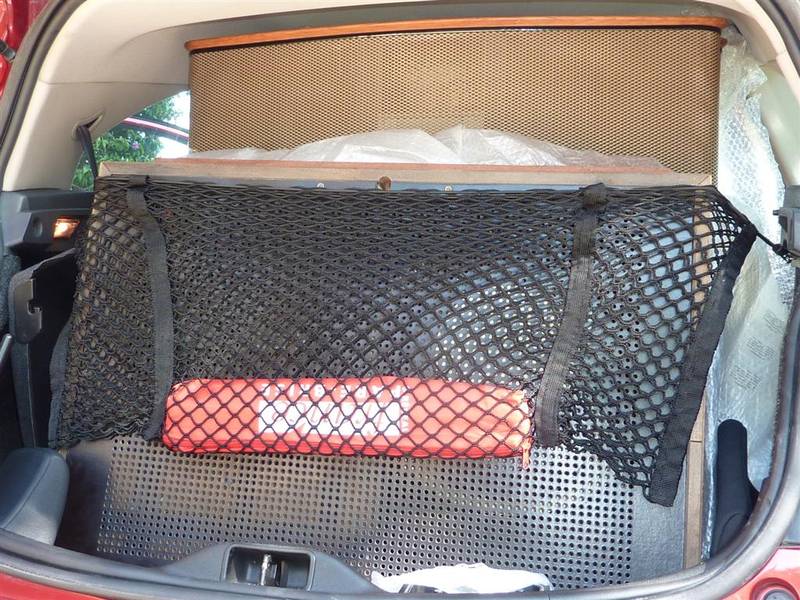

L' ensemble, avec les 2 JBL's, rentrait pile-poil dans la voiture ....

P1010723 (Large).JPG (121.14 Kio) Vu 3728 fois

P1010724 (Large).JPG (68.65 Kio) Vu 3728 fois
