Transcriptor Hydraulic Reference Turntable

[pvphil]

Une réalisation vraiment magnifique et un très bon choix aussi, le Art Blakey ...

[Klemp]

Une très belle platine Jean, un rêve de gosse
Et la surprise de voir d'un bras nettoyeur sur un de tes vinyles.

Merci Jean-Luc .... oui surtout que mes vinyls n' en ont nul besoin

Est ce la même platine que l'on voit dans Orange Mécanique?

Exactement la même .. je n' avais que 16 ans à l' époque, l' age limite pour voir ce film que j' ai vu en salle.

Superbe platine Jean et quel état !
NB: Pour les poils de C.. d'écureuil , je pense plus sérieusement que ce sont plutôt des soies de blaireau.

Chaphlip
Oui ... c' est certain !

[FredF]

merci pour ces photos et ce partage, c'est magnifique.

[Spide]

Félicitations Jean pour ton acquisition et la présentation de ce bel objet que tu avais en tête depuis l'achat de ce magazine en ... euh ... 1972 !

[papamano]

très belle platine , très bel objet

merci pour cette présentation
quel ordre de compliance doivent avoir les cellules pour ce bras. Est-il lourd, léger ?

merci Jean

[hoplat]

Léger léger pourrait-on croire d'après les dires du maitre des cellules

Ceux qui ont l' habitude de me lire sur ce forum savent combien j' apprécie les qualités de retranscription des cellules à bobines mobiles qui sont généralement synonymes de faible compliance (souplesse)et de résonances à maitriser par masse et inertie de bras importante. Cette Transcriptor est à l' opposé de tout cela ..

Elle est parfaitement adaptée à toutes les cellules dont la compliance est supérieure à 20 ... donc il faut oublier la quasi totalité des cellules à bobines mobiles et se tourner vers le meilleur des cellules à aimants mobiles du genre Ortofon 2M Black, les meilleures Nagaoka ou encore les anciennes Shure V15, Empire, ADC, Sonus, AudioTechnica AT-20 ou équivalents.
Ca c' est pour le bras.

En page 2 de ce post....

[EMT938]

Bonsoir Jean:

Merci pour tes réponses qui éclairent mes questions et aident à la compréhension de ces principes mécaniques très inventifs en fait.

[Klemp]

David Gammon débuta Transcriptor en produisant des accessoires et tables de lecture au Nord de Londres à Boreham Wood.

A la fin des années 60, J.A Michell déplaça sa société dans la même zone d' activité et commença à produire des pièces détachées pour David Gammon et Transcriptor. Quand David Gammon délocalisa la firme en Irlande au début des années 70, d' un commun accord, J.A Michell continua à produire sous licence des éléments pour l' Hydraulic Reference Turntable puis se chargea de l' assemblage complet de la platine sous son nom J.A. Michell Eng. Ltd.

Il y eu quatre modèles de tables de lecture.

La première, celle présentée dans ce sujet.

La Saturn plus simple et plus "légère" et contemporaine de l' Hydraulic


La Skeleton avec le bras Vestigal apparue vers 1977. Elle est enchâssée dans un coffret en verre sécurit.


La Transcriber ... la plus étonnante de toutes .. ... reprenant le design des précédentes et le coffret en verre de la Skeleton.

Le système de lecture se met en fonction à la fermeture du couvercle en verre ... le phonocapteur est monté sur un système de détection angulaire, un peu à la manière de ce que sera plus tard la Revox.

La cellule reste dans la tangente du disque et c' est le plateau qui se déplace .. vers l' avant ou vers l' arrière.

C' est la seule platine à plateau tangentiel au monde. Il n' y a pas eu d' autres exercices de style de ce genre chez aucun autre constructeur.

Transcriber01 (Copier).JPG (226.73 Kio) Vu 4203 fois

Transcriber02 (Copier).JPG (258.73 Kio) Vu 4203 fois

Transcriber03 (Copier).JPG (252.59 Kio) Vu 4203 fois

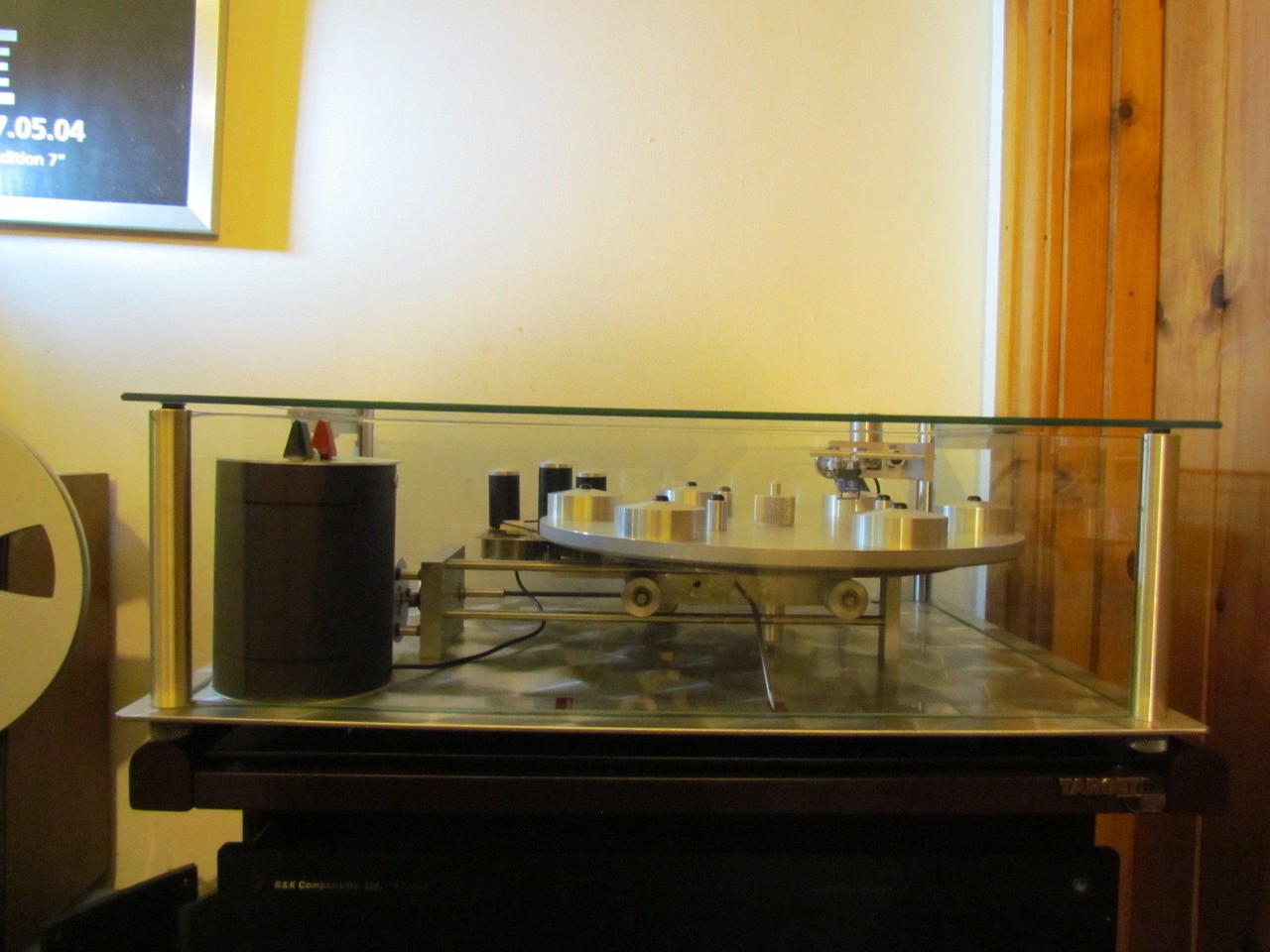

Transcriber04 (Copier).JPG (209.92 Kio) Vu 4203 fois

Transcriber05 (Copier).JPG (267.48 Kio) Vu 4203 fois

Transcriber06 (Copier).JPG (244.22 Kio) Vu 4203 fois

Transcriber07 (Copier).JPG (275.13 Kio) Vu 4203 fois

Le plateau possède 2 moteurs d' entrainement pour la rotation.

Un troisième entraine une vis sans fin permettant au chariot monté sur rails les déplacement latéraux du plateau.

Et il semblerait que ça fonctionne ! .

Le fond supportant l' ensemble de la mécanique est une plaque épaisse d' aluminium guilloché, un peu à la manière des blocs moteurs Bugatti sous le règne d' Ettore.

Photos récupérées sur le net

[EMT938]

Pour le moins étonnante cette table de lecture!

[Oupol]

Superbe et dans un état incroyable !!
Merci pour le partage et la qualité des infos et prises de vues.
