Dans les documents officiels,klemp a écrit :Je vais d' abord te demander ou tu as trouvé cette information :mrgreen:dadatimi a écrit :Sur ces anciennes versions, en vert, notamment, c'est du 16ohm d'origine.
L'important est de savoir si l'impédance sera la même sur tes boomers et sur les moteurs , dommage de partir sur un filtre tout fait si ce n'est pas le cas...Sgt.Pepper a écrit :
En ce qui concerne les miens donc on verra. Je vais demander au vendeur, des fois qu'il ne les ai pas encore envoyés.
Uniquement ?Les version 8 ohm sont précédés d'un -8x dans la référence...Et ils sont noirs; de texture lisse .. c'était dans le courant des années 60.
Ou ils sont commencés à être fabriqués dans les années 60 ?Aah super ! Je pensais qu'ils étaient "introuvables" vu que JBL engluait ses filtres dans je ne sais quelle matière. Je ne sais plus où j'ai lu ça.LeTOF a écrit :L'important est de savoir si l'impédance sera la même sur tes boomers et sur les moteurs , dommage de partir sur un filtre tout fait si ce n'est pas le cas...Sgt.Pepper a écrit :
En ce qui concerne les miens donc on verra. Je vais demander au vendeur, des fois qu'il ne les ai pas encore envoyés.
Surtout que les shéma se trouve et qu'il est possible d'adapter si les deux HP non pas la même valeur d'impédance ..
), de deux ; A priori , tu as tout as fais raison , le filtre fonctionne avec un commutateur rotatif.Sgt.Pepper a écrit :Uniquement ?Les version 8 ohm sont précédés d'un -8x dans la référence...Et ils sont noirs; de texture lisse .. c'était dans le courant des années 60.
Merci pour ces précisions :mrgreen:
Aah super ! Je pensais qu'ils étaient "introuvables" vu que JBL engluait ses filtres dans je ne sais quelle matière. Je ne sais plus où j'ai lu ça.LeTOF a écrit :L'important est de savoir si l'impédance sera la même sur tes boomers et sur les moteurs , dommage de partir sur un filtre tout fait si ce n'est pas le cas...Sgt.Pepper a écrit :
En ce qui concerne les miens donc on verra. Je vais demander au vendeur, des fois qu'il ne les ai pas encore envoyés.
Surtout que les shéma se trouve et qu'il est possible d'adapter si les deux HP non pas la même valeur d'impédance ..
Je vais me passer de filtre JBL alors
Le truc qui me chagrine c'est les bobinage. D'une je ne sais pas où cela se trouve (je vais jeter un oeil sur mes boutiques préférées
Le L1, pas de problèmes, à la limite je peux deviner comment cela se branche à l'intuition :p
Le L2, qu'est-ce ? Trois bobines de même caractéristiques en série ? Trois bobines en série qui font ensemble la valeur indiquée sur le schéma ?
La valeur des condensateurs requis me semblent très exigente par contre...
Si j'ai bien compris , le passif ne sera qu'une solution de départ pour l'utilisation de l'ensemble et dans ce cas il semble possible de simplifier ...
En gardant les même valeur sur le filtrage (donc L2 =1.1mh) et en ajoutant un Atténuateur à impédance constante en lieu et place du commutateur.
On va dire qu'à terme, si j'espère passer en actif !Si j'ai bien compris , le passif ne sera qu'une solution de départ pour l'utilisation de l'ensemble et dans ce cas il semble possible de simplifier ...
Et là pour le coup, comment peut-on la connaître ? 1,1 pour chaque sortie ?Des fils partent d'un certain nombre d'enroulements, pour avoir certaine valeur d'inductance,
Non , 1,1mh pour la valeur total comme si tu additionnait le tout (enfin , c'est ce qui semble logique!!)....Sgt.Pepper a écrit :Merci, je comprends mieux
Et là pour le coup, comment peut-on la connaître ? 1,1 pour chaque sortie ?Des fils partent d'un certain nombre d'enroulements, pour avoir certaine valeur d'inductance,
EDIT : cela devrait être ok pour les condensateurs, le vendeur va me "matcher" des condos pour obtenir les valeurs que je lui ai donné.
Cool =D

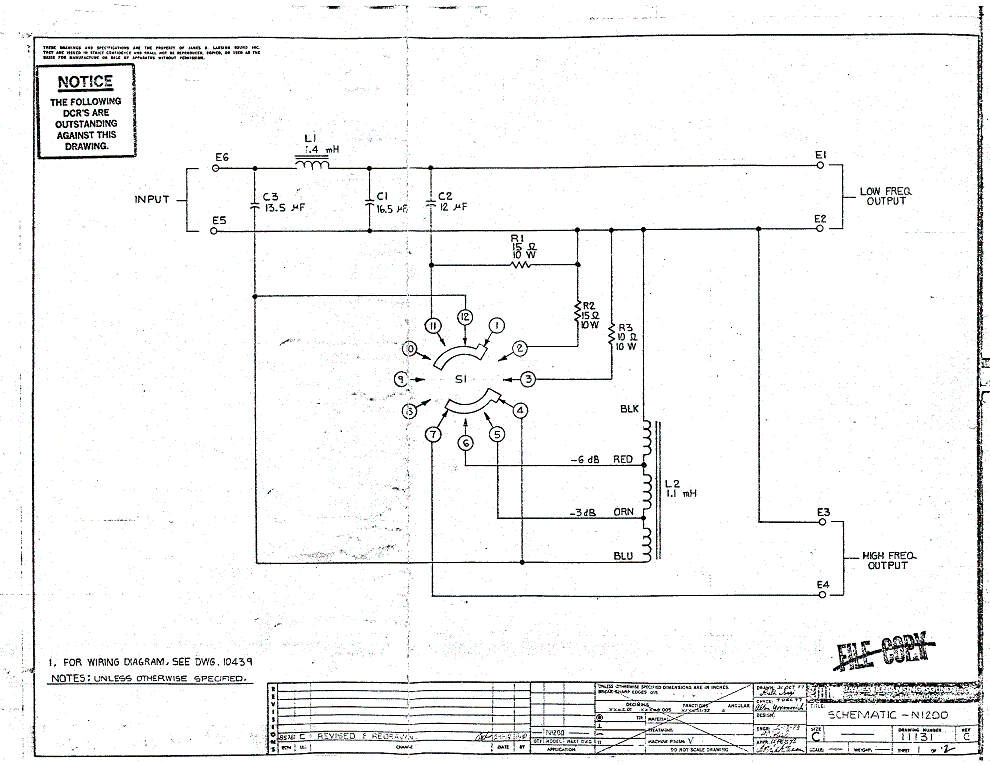

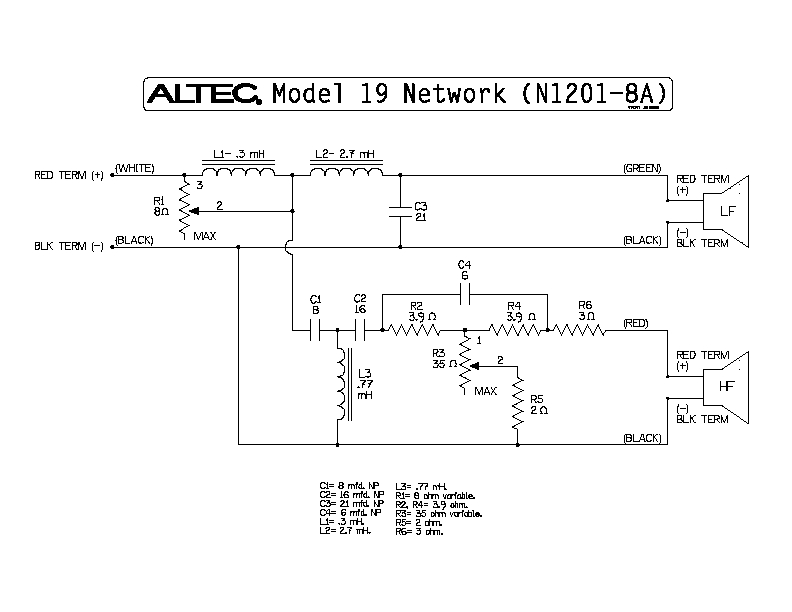

Pour ceux qui souhaitent le schéma :
http://www.jblproservice.com/pdf/Networ ... /N1200.pdf
Voici une photo, donc il n'y a bien que deux selfs :
Non , le sélecteur ne bouge que deux fois 0 , -3 , -6 , c'est juste la liaison qui se fait via le cavalier ....dadatimi a écrit :Je pense avoir compris le schéma...
Quand le sélecteur est sur la position 'max', on fait abstraction de toute bobine et résistance ( position '1' et '4'; comme représenté ), pour les hautes fréquences...
