Un amplificateur pour les triodes 211, TM100, MC1/60 et 845

[Berurier]

Lo,
Je suis un peu HS, mais la photo d'ensemble en noir et blanc est F A B U L E U S E !!!

[AJMARS]

Merci,
A partir d'une certaine période je mes suis mis à faire mes photos de matériel "vintage" en noir et blanc....

A plus
André

[Klemp]

Bonjour André

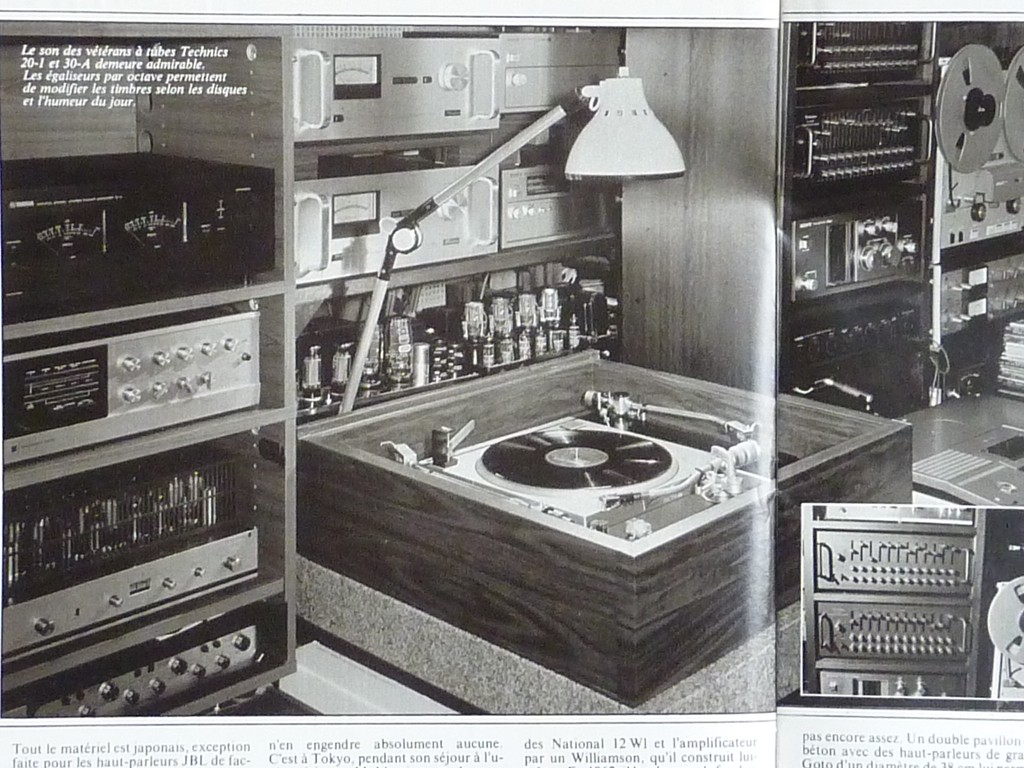

Elles me rappellent, pas certains cotés, cette photo parue il y a 35 ans de l' installation d' un amateur Japonais

P1110826 (Copier).JPG (243.06 Kio) Vu 1549 fois

[AJMARS]

Pour des lecteurs de l'Audiophile comme moi, ces installations Japonaises ont éte sources d'inspirations....

On y voit de belles choses sur cette photo....

A plus
André

[AJMARS]

Une vue de la solution proposée en entrée/driver par John Atwood pour la revue Vacuum Tube Valley...

Le circuit pour le bias est intéressant et original !
Par contre, je ne comprends pas bien la présence d'un 2nF en // sur la 1,5K de cathode de la 6J7...

ça sent l'erreur de schéma... une 2000 pF en polarisé ?, j'ai comme des doutes...

Cet ampli a été mis au point pour tester des grosses triodes 211, 845 ou GM70, et des transfos de sortie, j'ai des doutes sur d'éventuelles compensations qui ne sauraient être universelles et nuiraient à l'évaluation des éléments...

A plus
André

[Wagtbtoobz]

Non André, ce n'est pas une coquille (volontaire) comme souvent , un TS avec 10k au primaire est forcément déficient ... une astuce pour faire des jolies coubes à 18kHz . Pas de polarisé à 2nF , un mica argenté te fera ça très bien !

[AJMARS]

Sur le schéma c'est une polarisée qui est signalée.... et en plus c'est un schéma pour des tests et des évaluations de transfos et de 211... etc.... je ne vois pas pourquoi ils auraient fait ça sur un montage destiné à évaluer des transfos..... ??? Ils ne vendent rien, c'est une revue.... genre truc underground... C'est à cause de ça que je penche pour une erreur.

En plus ce schéma est plein d'erreurs de typographie sur les capas..... J'ai même hésité à le mettre....

A plus
André

[Wagtbtoobz]

... peut être mais comme 2000uF est inepte !

[AJMARS]

Voilà voilà... presque finalisé....

Reste à remplacer le primaire de mon transfo de sortie sur l'étage driver à 6A3 par une "vraie" self d'anode qui est en commande...

Dessus / dessous, ça fait moins encombrant...




A plus

André

[AJMARS]

Afin d'ajouter un troisième étage à mes histoires d'amplis....

J'ai décidé de lancer la construction d'une alimentation haute tension pour les triodes de puissance utilisant quatre tubes 866A à vapeurs de mercure...

Ci dessous une photo (prise sur le site de Jac Music).... pour illustrer.... en attendant les miennes...




A plus
André
