Lecteur de CD à tubes (SRPP)

[membre banni]

:helloman:

Vous devez peut-être vous souvenir de la chose que j'avais construite :

Moi non plus, je ne sais pas comment je fais pour être encore en vie…

Et bien j'ai voulu réitérer l'expérience ; avec quelque chose de plus… …présentable…

J'ai commencé à rassembler les composants pour construire un étage d'amplification de type SRPP :


Et j'ai commencé aussi à organiser l'intérieur :



Pour le schéma, c'est extrêmement simple :

On part de ça :


Pour arriver à ça :


Les composants bleu seront soignés (MKP, Polystyrène et Elna Silmic) car ils rentrent dans le trajet du signal. Ainsi que l'alimentation du convertisseur.

La partie Jaune correspond à la désaccentuation qui est aussi pratiqué sur les CD comme vous le savez bien… Mais comme je ne possède pas de tels CD, je ne m'en occuperai pas…

Je fais partir le câble de modulation de l'op amp (que j'ai remplacé par un support tulipe) et j'amène ce câble vers l'entrée classique…

Voici les schémas avec les composants que je vais utiliser :


Chaque étage aura sa propre régulation qui sera largement surdimensionné… Pour la régul de la haute tension, je me suis procuré un condensateur de 680uF / 450V… Je vous ferai bientôt le schéma…


Pour le circuit, il faut aussi bien choisir ses composants, la réussite du projet en dépend :mrgreen: …

Les points "casques" correspondent à l'entrée pour l'ampli casque qui ne sera pas oublié et rendu fonctionnel grâce à ces deux petites soudures…

La suite dès que je reçois mes composants !

[Klemp]

Bien Thomas, ça c' est du DIY

[Berurier]

Là, je n'ai pas de mot !
Clap, clap, clap

Respect

[Clavette]

Vite la suite !

[Klemp]

Vite la suite !

l' avatar....

Même James Cameron n' aurait pas fait mieux..

[phil du 95]

Vite la suite !

l' avatar....

Même James Cameron n' aurait pas fait mieux..

Ouhh!!!il dégage celui ci!!!!!!!!!!!!!!!

[Clavette]

[Vinc]

est ce que je me trompe ou est-ce un CD614? quand j'ai ouvert la mienne je me suis de suite dit qu'il y avait de place a droite pour faire qqch ^^

[tututpouet]

Ce n'est pas une 614 ( qui utilise un TDA1543), peut-être un 618, 624 etc en tous cas une platine avec un SAA7321.

[membre banni]

est ce que je me trompe ou est-ce un CD614? quand j'ai ouvert la mienne je me suis de suite dit qu'il y avait de place a droite pour faire qqch ^^

CD624, je l'ai présenté ici :
viewtopic.php?f=21&t=10784"

Sinon, merci pour vos messages d'encouragement :repect:

Voici la suite :

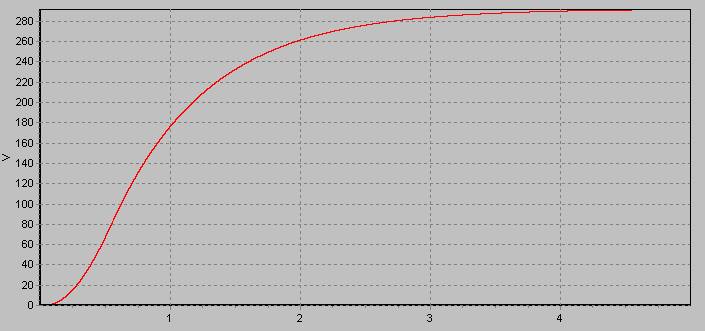

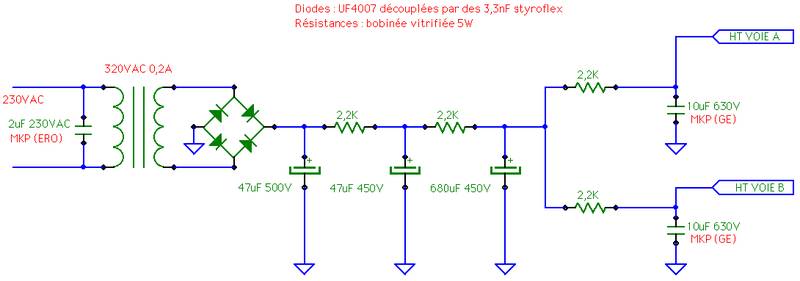

Une régulation toute bête mais efficace…



Si j'ai la place, je mettrais un ou deux papier huilé en découplage mais ça m'étonnerait…
