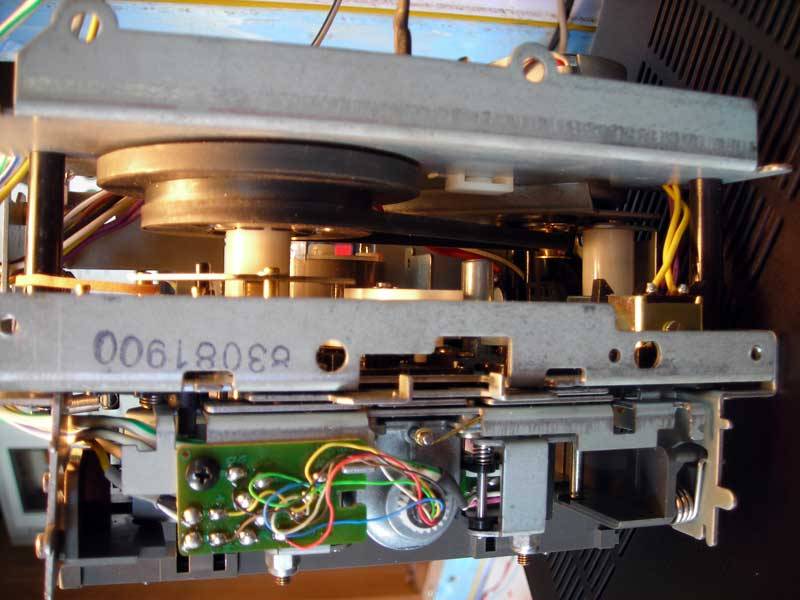

Salut, voila le mécanisme d'une pioneer CT-50R
http://www.vintagecassette.com/Pioneer/CT-50R
(enfin ce qu'il en reste), transformée en prototype de "platine k7 diy".


Le mécanisme était autoreverse à l'origine mais à été simplifié: le système freinage des bobines ainsi que son solénoide ont été supprimés.

Le solénoide de commande du retournement de la tête à été enlevé et le levier correspondant bloqué et un petit morceau de plastique empêche la tête de bouger.


L'électronique de commande du moteur de bobinage et du solénoide de lecture est relativement simple et ne comporte que des composants courants.

Je vais bientôt l'améliorer car l'alimentation du moteur et du solénoide doivent être synchonisées sinon la bande commence à défiler alors que la tête et le galet presseur ne sont pas encore en position lecture!


J'ai aussi monté un préampli simple mais pas très performant (faible gain et rapport s/b + problèmes de masse).
A la place, je branche le fil de la tête de lecture à l'entrée micro d'une autre platine k7 (en positon "rec/pause").

Pour l'instant, elle n'a que 3 fonctions: << |> >>, commandés avec des pinces croco!
D'autres fonctions seront ajoutés plus tard (pause, compteur, arrêt auto, freinage...).

[phil du 95]

On va suivre la suite des aventures....

[Clavette]

Bon courage !

[20tajk7]

[gwir]

Arf, original comme projet! Tu compte y associé un préamp à tube comme poussipousse avec son lecteur cd?

[20tajk7]

Pourquoi pas, pour l'instant je me contente des transistors car n'y connait pas grand chose en tubes.

[20tajk7]

Salut, voici les dernières modifications de la "platine k7 diy":

Ajout d'une temporisation pour que le moteur de bobine démarre 0,2s après que le solénoide soit enclenché.

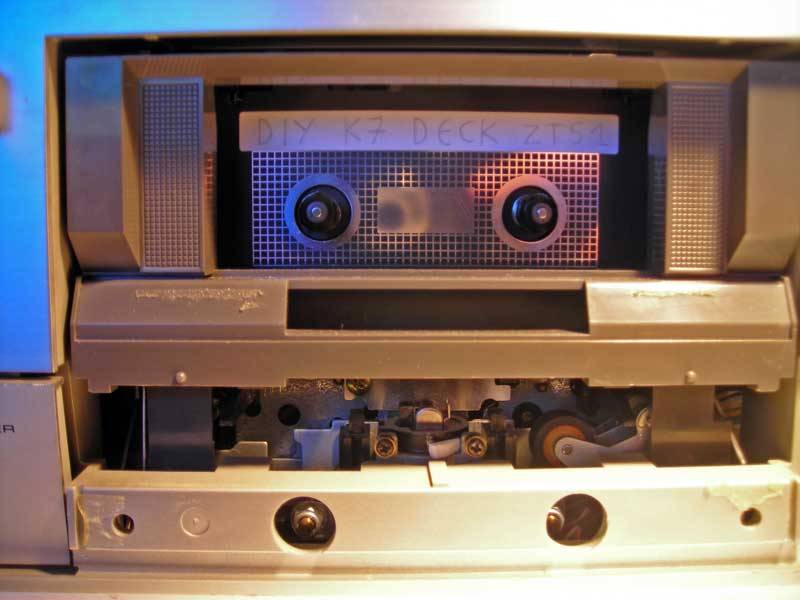

Le mécanisme ainsi que sa carte de commande ont été montés sur le chassis d'origine (l'alim est aussi d'origine), un petit commutateur rotatif et un interrupteur à bascule commandent la lecture, l'avance rapide et le rembobinage.



La platine Akai sert juste d'ampli de casque.
J'utilise toujours le même petit préampli (mono)

http://www.sonelec-musique.com/electron ... o_001.html et j'essaye une nouvelle version avec un autre ampli de micro modifié mais il capte la radio!

Je vais aussi ajouter un voyant "Tape Running" ainsi qu'un arrêt automatique.
