Elektor The Preamp

[Broonob]

:helloman:

Dans son numéro 101 de novembre 1986, le magazine Elektor Electronique présente sa dernière réalisation : "The Preamp"

Elektor n°101.jpg (35.87 Kio) Vu 9620 fois


Je vous propose de vous résumer ce qu’ils en disent :

"The preamp" le nec plus ultra des préamplis, le préamplificateur haut de gamme pour les puristes.
Les amplis et préamplis restent le "dada" d’Elektor.
Cet appareil présenté dans trois N° de novembre 86 à janvier 87 est de livrée spartiate. Il ne comporte que les commutateurs indispensables. La qualité de traitement du signal y est de classe exceptionnelle de sorte que nous n’avons pas crainte d’affirmer que "the preamp" est de loin le meilleur préamplificateur que nous vous ayons jamais présenté dans ces colonnes. (une fois de plus, le même discours élogieux et dithyrambique)

Voilà pour leur présentation.

[Broonob]

Le résumé de leurs trois articles consacrés à l’explication des schémas va vous montrer tout l’intérêt de cet appareil.

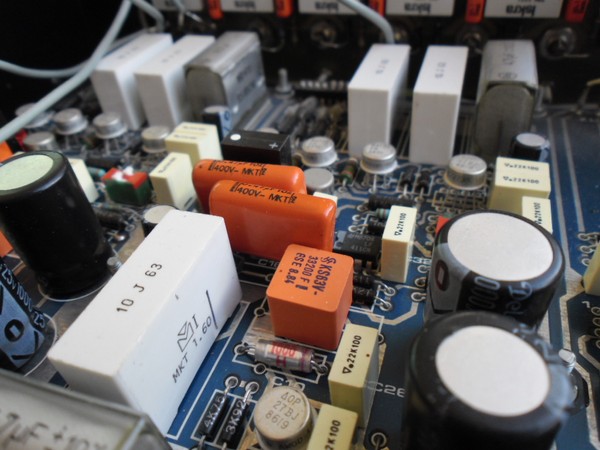

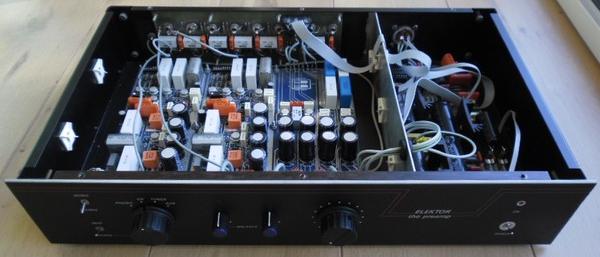

Il est construit sur des circuits imprimés double-face professionnels monté dans un boitier de bonne facture.
Des résistances 1%, condensateurs polystyrène 1%, styroflex 1%…



La partie préampli utilise des composants de haute qualité comme les deux vedettes, le transistor double MAT-02 ainsi que l’amplificateur opérationnel OP-27



[Broonob]

Tout l’intérêt de ce préampli réside dans son entrée PHONO.
Le préamplificateur se divise en deux sous-ensembles : un étage pour cellule à bobine mobile ou magnétodynamique (MC/MD) et un amplificateur ligne dotée d’entrées TUNER, CD, AUX et TAPE. La disposition adopté pour l’étage MC/MD est originale : il ne s’agit pas de l’habituelle combinaison préampli MD plus pré-préampli MC, mais d’un circuit dont le gain est ajusté en fonction de l’élément concerné (MD ou MC).
Un circuit électronique permet la connexion aux résistances et capacités idéales adaptées à la cellule utilisée. Outre l’interrupteur MD/MC, il existe une seconde façon de jouer sur le gain pour une adaptation optimale à la tension de sortie de la cellule utilisée. Cette partie accapare une part importante de l’espace.

[Broonob]

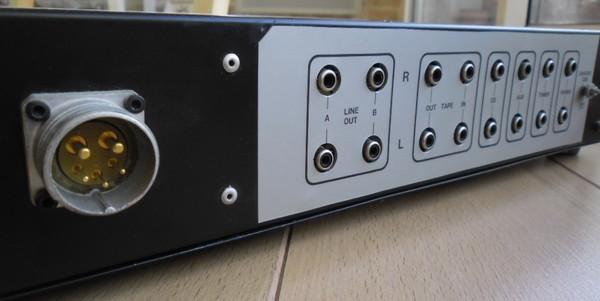

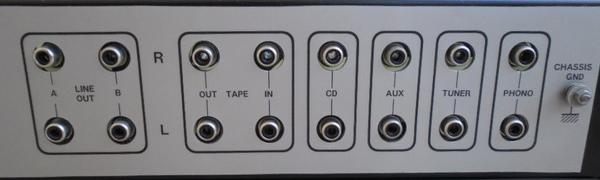

A noter les deux sorties pour éventuellement connecter deux amplis de puissance.

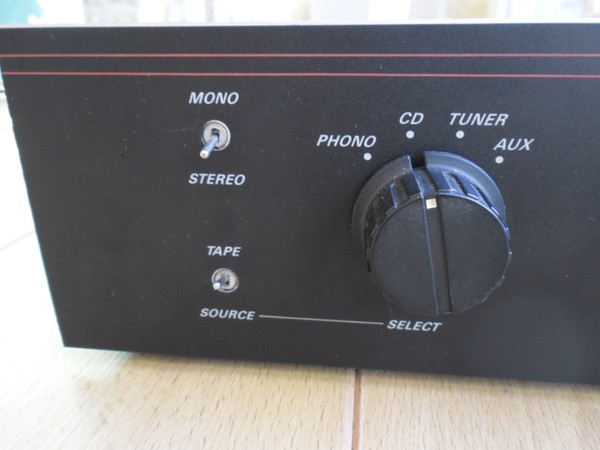

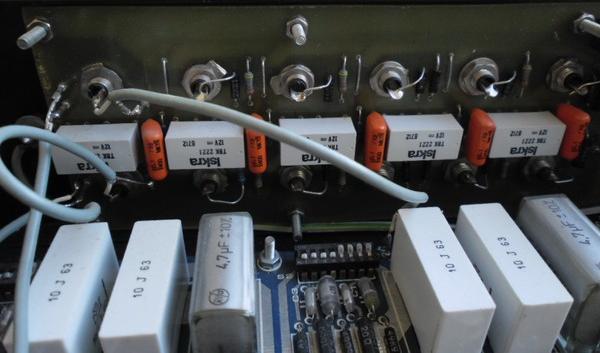

Sélecteur d’entrées à commutation par relais.
Le transformateur d’alimentation est séparé du coffret principal pour éviter tout problème.
Absence totale de correction de tonalité.

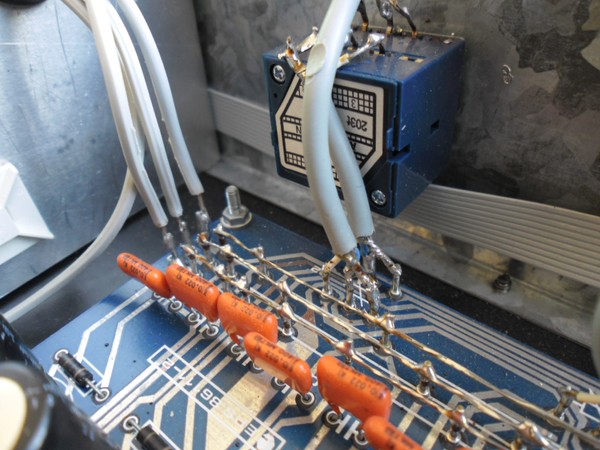

Deux potentiomètres de gain ainsi qu’un potard de volume.



[Vinc]

joliement concu

[Broonob]





[Broonob]

A l’écoute ce préampli montre de belles qualités.
Nous l’avons écouté sur des Cabasse Petrel.

viewtopic.php?f=20&t=20238

Les sources utilisées sont un Micromega Drive 2 avec son Dac BS2 et la platine vinyle, une Audiotec ED4 équipée d’une modeste cellule Audio-Technica ATP-5.

viewtopic.php?f=22&t=17457&p=210893#p210893

Nous l’avons comparé avec les préamplis que nous avions à disposition. Un Quad 33 et le Yamaha C-4.

viewtopic.php?f=75&t=13292
viewtopic.php?f=75&t=5256

Rapidement nous avons constaté l’écart d’âge entre les conceptions du Quad et du Preamp, en terme de clarté, de définition et de « distance » entre les différents instruments ou interprètes.
Les différences avec le C-4 était plus subtiles . J’ai bien aimé son silence de fonctionnement avec le jeu des différents relais utilisés pour le sélecteur de sources. On sent bien la qualité de conception. Tout comme le C-4, il est linéaire, ne mettant pas un registre en avant. Le grave était un poil plus étoffé sur le Yamaha.

Un préampli bien conçu à marier avec des appareils de qualité. Une entrée phono permettant une adaptation à la cellule utilisée, qui conviendra aux amoureux du vinyle.

[Broonob]

:helloman:

Seconde écoute comparative de ce preamp en concurrence avec le préampli d’un Marantz 1060.

Changement de système pour l’occasion. La source utilisée est un Marantz CD-63 MKII K.I. Signature, l’amplificateur de puissance est le Harman-Kardon Citation Twelve et les enceintes les LS3/5A Kef Raymond Cooke.

L’écoute révèle dans tous les registres, plus de définition et de précision sur l’Elektor.

Pour exemple, sur "Call me" de Patricia Barber dans son album "Live a Fornight in France" l’aiguë est bien mieux défini et précis, la guitare est fluide et propre. Le registre grave est plus sec et mieux maîtrisé. La voix de Barber, comme les instruments sont positionnés dans l’espace avec plus de rigueur.
Le 1060 n’est pas en reste, mais il faut avouer que la définition de l’Elektor est plus rigoureuse. Sur le 1060 le grave semble plus présent mais moins défini.

C’est pas facile à expliquer…

[Klemp]

Bonjour François

Je ne connais pas cet appareil, mais il semble remarquablement réalisé, du moins sur le papier ..

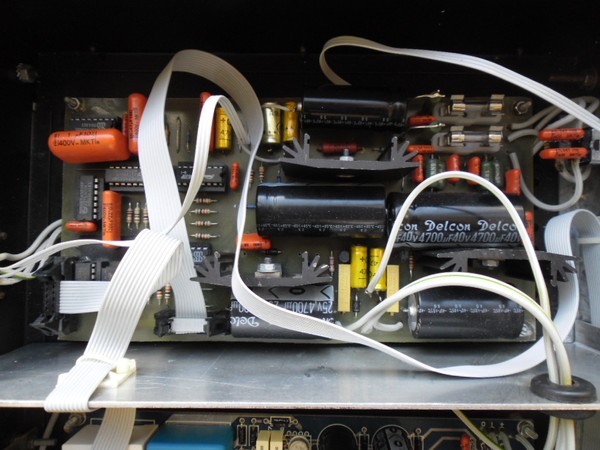

Quand on voit le soin apporté au filtrage et à la régulation, on ne peut en attendre que du bien...

Il y a par contre quelques condensateurs, les Rifa par exemple, que je m' empresserai de changer, ainsi que les petits électrochimiques dans la partie active de l' étage ligne .... J' ai comme l' impression qu' il ont mis un peu du "tout venant" .... or, à ces endroits, la qualité, ça paye.

Merci pour ton CR, bien détaillé comme à ton habitude. :respect:

[Funambule]

Très intéressant, et toujours très agréable à lire.

Merci François.

Est-ce toi qui l'as "construit" ?
