Nouveau sur le forum, c'est en cherchant le schéma de mon ampli que je suis tombé sur le post de klipschos, et je le suis avec grand intérêt.
J'ouvre donc ce topic afin de ne pas polluer son post, et pouvoir aussi poser les questions (nombreuses) qui me turlupinent.
Voilà donc le choix:
Un push pull en kt88.
Problèmes:
- il s'agit d'un mono, pensé pour les US, donc pas en 230V.
- 12SL7-KT88-Push-Pull-Valve-Amp-Power-Supply-Schematic.png (183.65 Kio) Vu 3552 fois
- Après de nombreuses recherches et un super contact en Hollande, j'avais trouvé le transformateur adapté:
http://www.tube-town.net/ttstore/produc ... reamp.html on m'a dit qu'il serait parfait pour alimenter les 2 blocs.

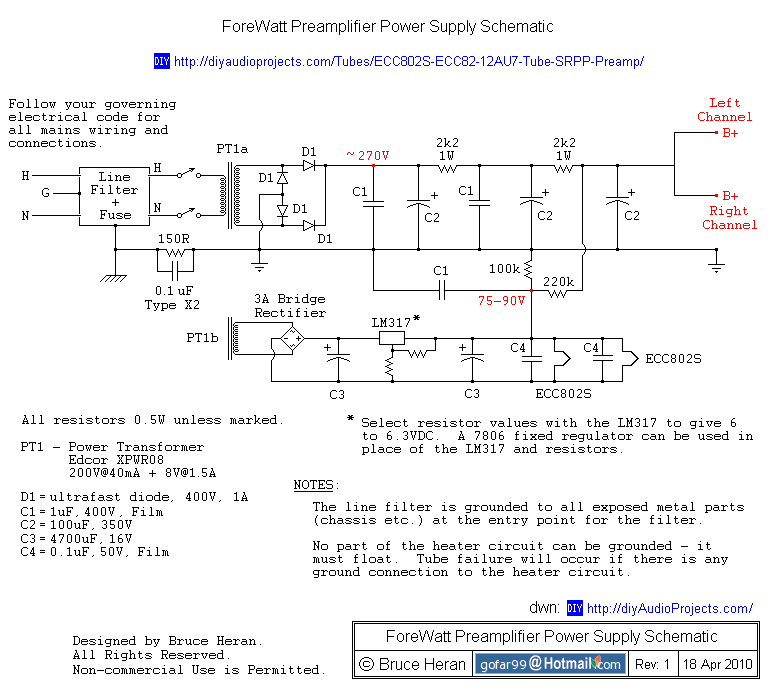

Mais je ne sais pas comment modifier les blocs (je suis NUL) pour un fonctionnement en 1 alim,
je ne sais pas non plus comment

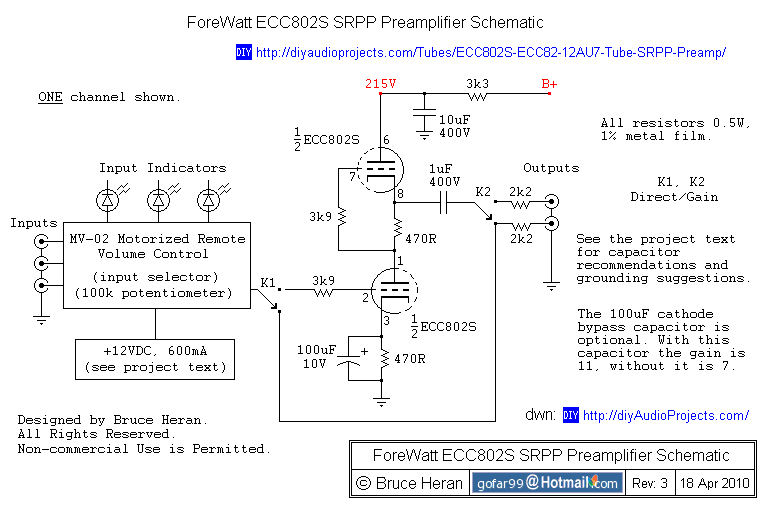

- ajouter un selecteur de 3 sources au montage final,
- ajouter le potentiometre de volume
- ajouter un switch triode-pentode (je ne sais pas où le placer).
- vumetres ou magic eyes: ne polluent-ils pas le signal? où devrais-je les placer?
Voyez donc mon niveau...*
- 5751-SRPP-KT88-Push-Pull-Tube-Amp-Schematic.png (232.89 Kio) Vu 3552 fois
Je comprends les idées des swichs S1 et s2 pour changer la valeur des resistances et pouvoir changer simplement les tubes, et le s2 pour le zero feedback, j aime aussi.
mais mélanger le tout adapté à du 230 en stéréo...
je comprends aussi le 1/2 des tubes (octaux) et je perçois mieux les branchements,
mais on m'avait parlé de branchements en étoile, et j'ai vu que pour les tubes octaux il y a un système sympa pour souder proprement avec des espèces de guides.

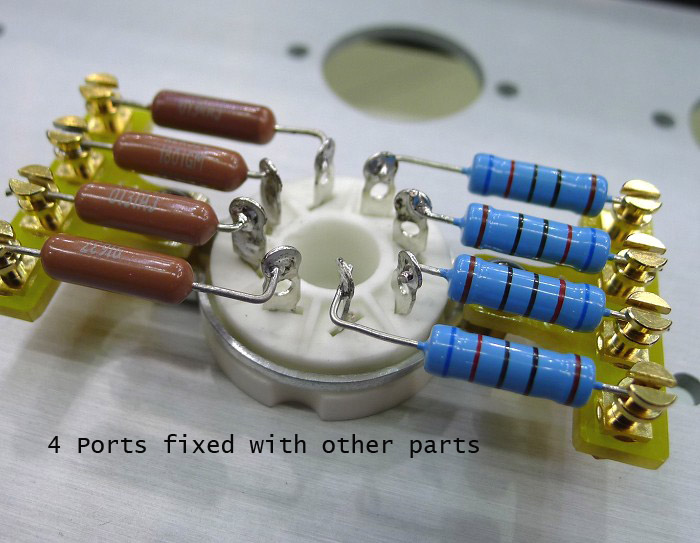

- 5B9E4F8B-1.jpg (112.1 Kio) Vu 3552 fois

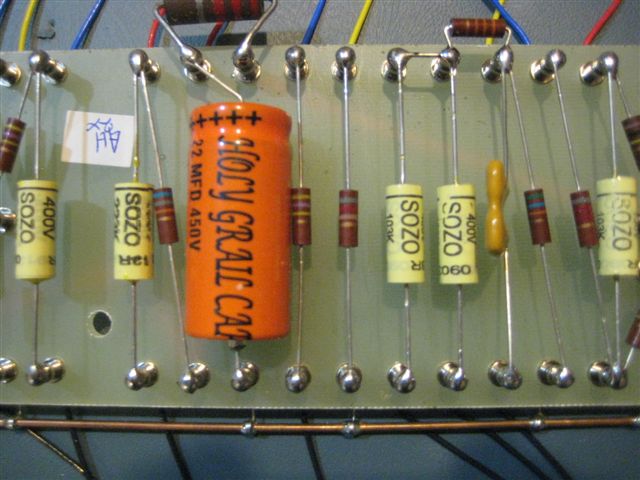

- 18W_board1.jpg (59.46 Kio) Vu 3552 fois
(je tiens à préciser que je ne suis pas complètement stupide/inconscient, et que je n'hésiterai pas si je vois que c'est nécessaire à demander de l'aide, j'ai d'ailleurs un ami qui peut m'aider, mais il me faut être sûr du schéma final que je ne sais pas faire).
Merci à tous,
et joyeuses fêtes de fin d'année!
