Denon DP1000 + Bras Micro seiki MA 303

[cjoel]

Bonsoir, je me lance, j'ai l'ensemble DP1000 + bras MA303 ! et c'est la que ça ce complique ! aucune doc sur l'implantation de ces deux éléments l'un par rapport à l'autre ? alors faire la découpe pas de problème mais après pour "placer"le bras ?
Je dispose d'un atelier avec toute les machines qui vont bien (rabot, dégau, toupie, ruban......) et un stock de bois macif ( noyer,chêne, poirier....) mais sans plan précis alors si ? os court!!!

[CREAM]

As-tu regardé sur vinylengine
ou ici peut-être

[cjoel]

A non pas regardé Vinylengine ! j'y court !
Merci

[Klemp]

Je pense que ce MA-303 a les mêmes caractéristiques géométriques que le MA-202 ....

Dans ce cas, l' axe de perçage du pivot du bras doit être à 222 mm de l' axe du plateau

C' est la seule mesure nécessaire au montage du bras.

[cjoel]

Merci super yapuka !

[CREAM]

Yapuka nous présenter ton oeuvre aussi :cpasmoi!: , bel ensemble

[Klemp]

Erreur de ma part cjoel... dsl

Si j' en crois cette base de données de Micro-Seiki, le MA-202 et le MA-303 n' ont pas la même longueur efficace ... 237 mm pour le 202, 222mm pour le 303 ...

Peux-tu me confirmer cette longueur de 222 mm de l' axe du bras à la pointe de lecture...

Si tu retires les 50 mm du porte-cellule équipé, tu dois trouver environ 172 mm entre l' axe du pivot et l' extrémité du tube, bague de serrage inclue.

[cjoel]

Bonjour, je confirme, 222 mm :respect:

[cjoel]

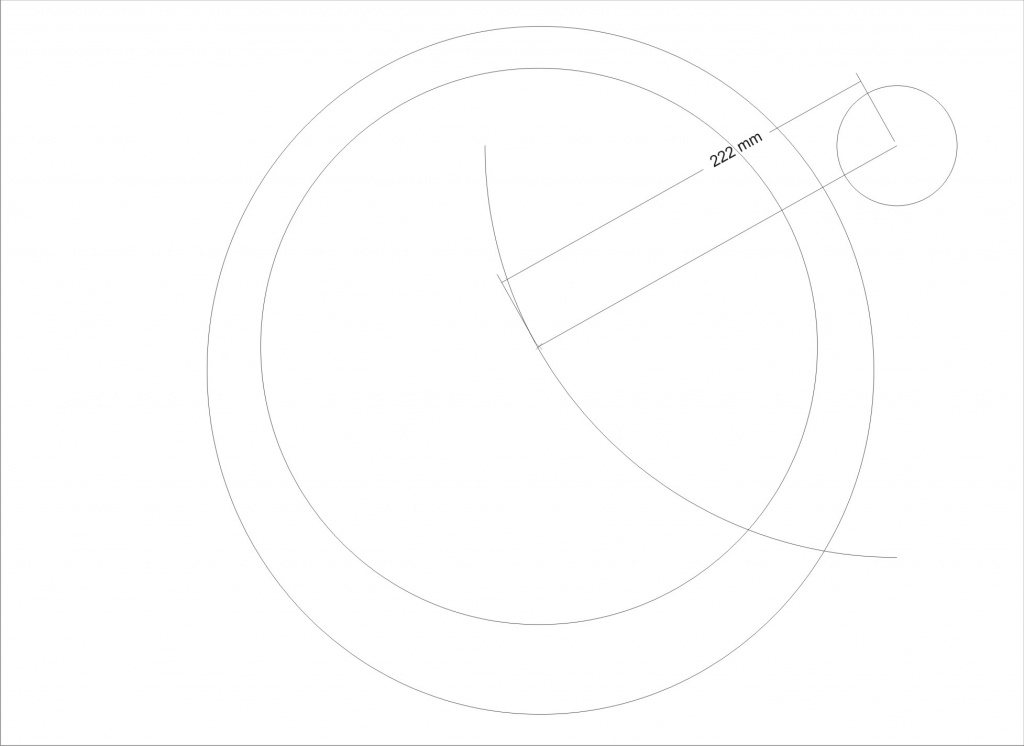

Voila! sauf erreur de ma part

[Klemp]

Voila! sauf erreur de ma part

La valeur de 222 mm est la distance entre le pivot du bras et la pointe de lecture...

La distance de positionnement du pivot du bras par rapport à l' axe du plateau est donc inférieure, et doit se situer vers 200/203 mm ..

Sachant que tout ceci est rattrapable au niveau du porte-cellule .

En fait, ceci est à vérifier au protractor.
