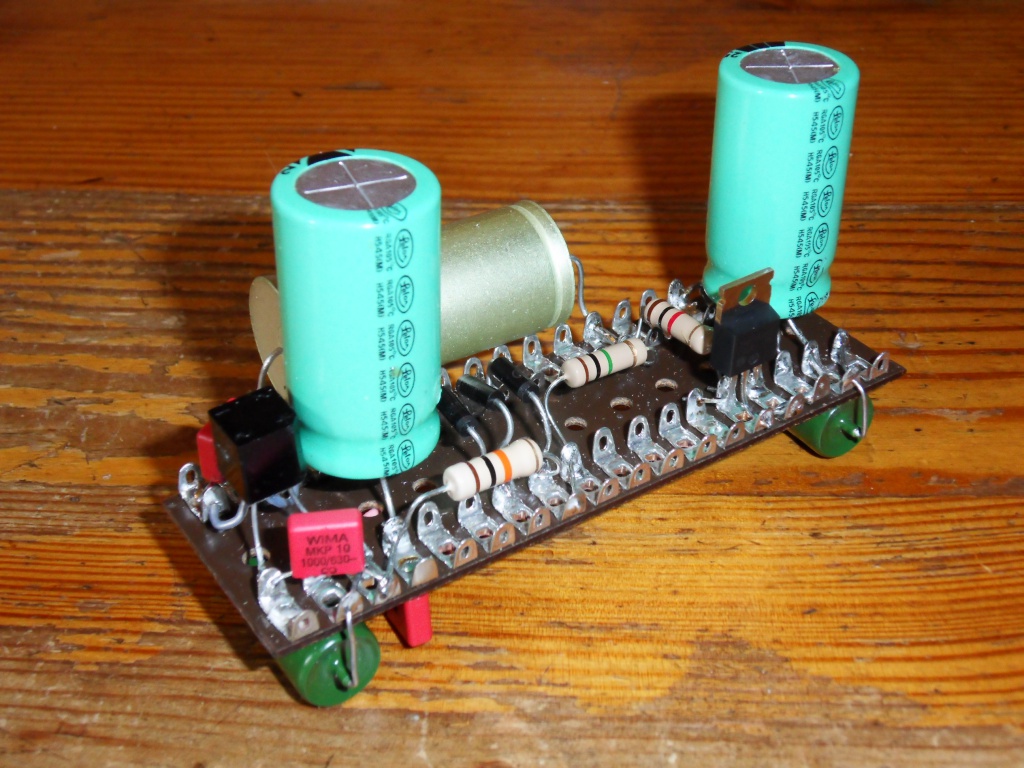

Puisqu' il y a du pré-ampli dans l' air, voici le début d' une autre réalisation.
Le schéma est celui proposé par 6336A, il utilise des ECC88.
C' est un premier "jet", il ya d' ailleurs déja une évolution entre le premier et le second,

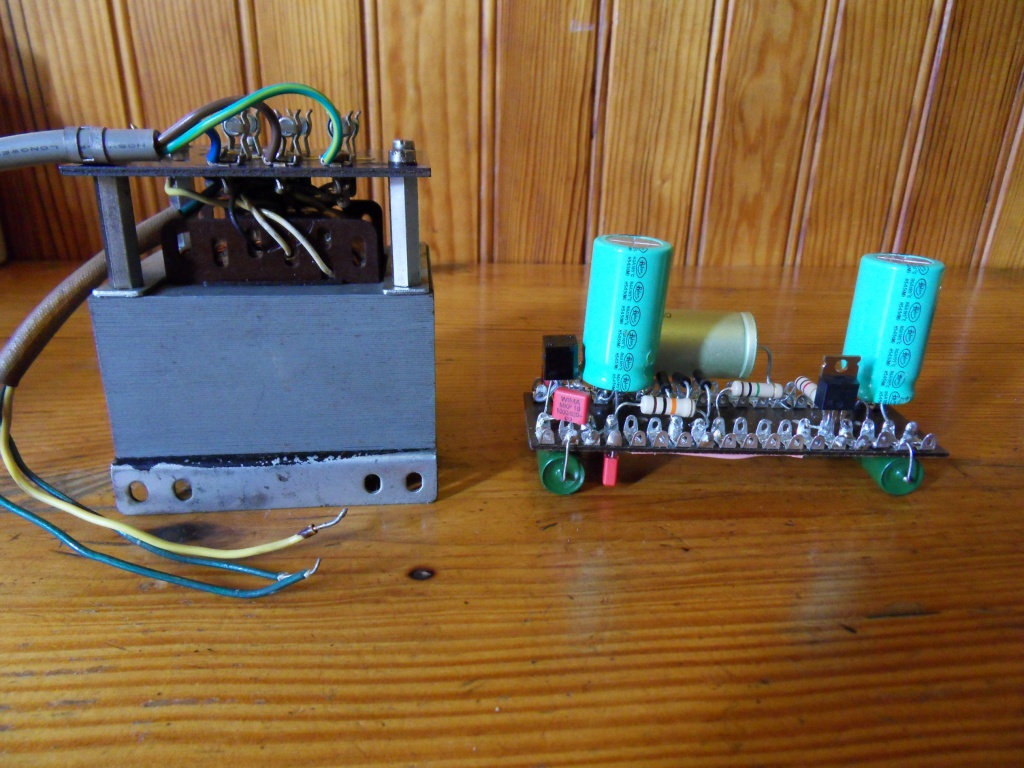

et j' attends le transformateur pour la suite.
Christophe
Modifié en dernier par chm le sam. 7 déc. 2013 11:16, modifié 2 fois.
Chapeau ! Artiste, c'est exactement le mot qui m'est venu à l'esprit quand j'ai vu les photos.
Ça doit être vraiment délicat les câblages en l'air de ce type. Un composant bouge de quelques millimètres et c'est cours circuit assuré.
Système I : Jadis Diapason, triangle zephyr, Little bear T10 phono preamp, Thorens TD145 ortofon red, Sony CDP-590, Volumio music server(Raspberry pie).
Système II: Beomaster 2400-2, Beogram 2404, Beovox S55.
Bonjour,
Un merci
j' avoue, j' aime bien moi aussi le résultat "esthétique" ! Ce n' était pas le but initial.
C' est mon premier cablage en l' air. Il s' est organisé sans schéma préétabli, de proche en proche, autour du négatif central. Mais rapidement
j' ai essayé de faire attention à son agencement, à trouver un équilibre dans l' implantation des composants, necessité aussi par un espacement régulier. Le deuxiéme, à droite, est plus abouti.
Ce n' est pas si fragile que cela car cela forme un genre de treillis qui ne se déforme pas tout seul, même si les pattes des composants sont souples.
Après faudra voir à l' usage.
Christophe
Bonjour,
c'est très souvent ce type de câblage qui à l'écoute, fonctionne le mieux. Pas ou peu de résistivité et de capacités parasites apportées par un circuit imprimé, masse en étoile la plus courte possible, connections directes entre les composants...
Aligner les composants sur un beau circuit imprimé placé dans un superbe coffret est très flatteur pour... les yeux, beaucoup plus rarement pour les oreilles.
Bonne continuation Christophe !
Nicolarson a écrit :
Ça doit être vraiment délicat les câblages en l'air de ce type. Un composant bouge de quelques millimètres et c'est cours circuit assuré.
Hélas oui
6336A a écrit :Bonjour,
c'est très souvent ce type de câblage qui à l'écoute, fonctionne le mieux. Pas ou peu de résistivité et de capacités parasites apportées par un circuit imprimé, masse en étoile la plus courte possible, connections directes entre les composants...
Aligner les composants sur un beau circuit imprimé placé dans un superbe coffret est très flatteur pour... les yeux, beaucoup plus rarement pour les oreilles.
Bonne continuation Christophe !
Et encore oui, évidement
Alors solution? Faire comme dans cet ampli revox, très propre et au plus court. viewtopic.php?p=146314#p146314
...
, merci
