Je me lance dans la réalisation d'un ampli autour de la carte F-1058 du Sansui au-555, dans le même genre que celui de Frédérick et sa F-1250 ! Frédérick que d'ailleurs je remercie énormément pour les conseils et tout le reste

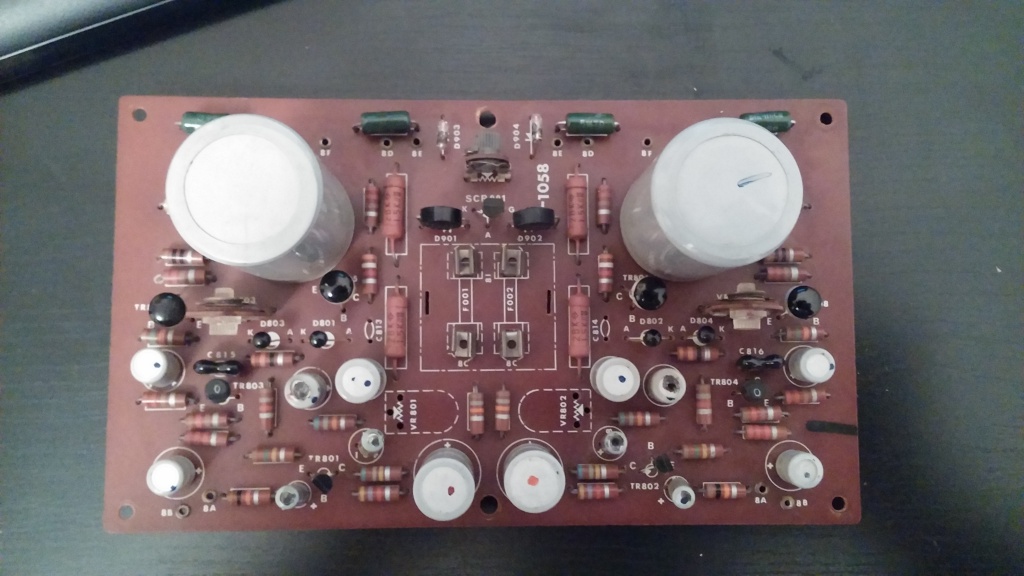

Voici la carte de base :

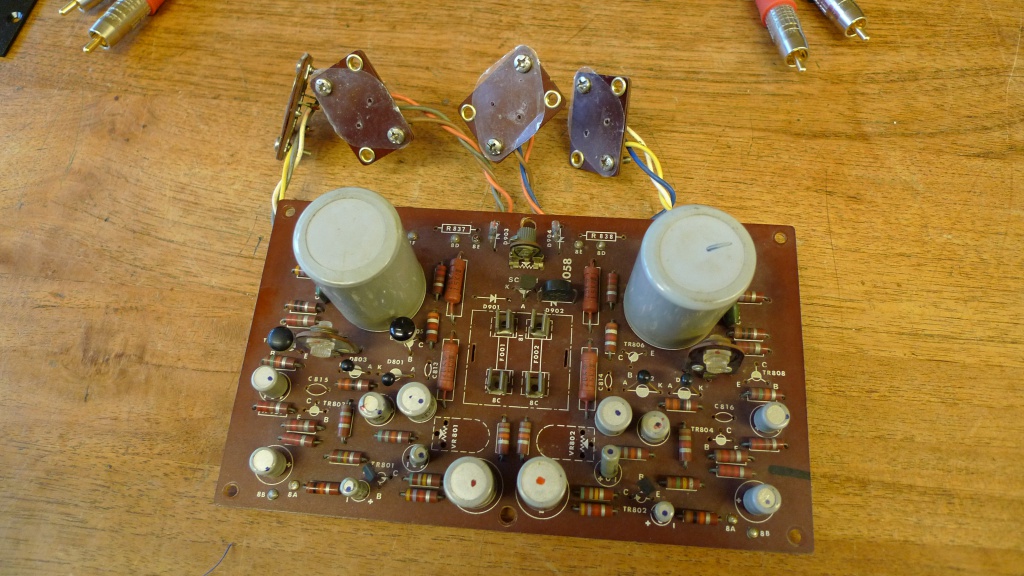

Il manque deux trois composant par ci par là, une carte de spare en somme ! Première étape compléter les composants manquant !

Remplacement des TR d'entrée par des 2sc2240 appairé, mise en place des 2sc734 appairé eux aussi! les 8002/9002 quand à eux on juste été vérifié !
J'ai vérifié tout les semi-conducteurs et nettoyé la carte. Les 2SD180 sont aussi en commande mais ne seront pas appairé car à 15€ le TR... ça calme relativement vite et madame préfère partir en vacance

Viendrons se greffer après la première mise en route des condensateurs nichison ES muse pour le signal et des Kz pour le reste ! les deux condensateurs de sortie seront des Mundorf AG .
Un transformateur torique "audiophile" de 37 volts à point milieu est en cours de réalisation en pologne. Un boitier alu chinois, et d'autres composant sont en cours d'arrivage ! Je ne sais pas quel condo de filtrage choisir...

Je suis relativement impatient de mettre tout ça sous tension

[ak37]

Bon j'ai tranché pour le condensateur de filtrage ça sera un unique 8200µF mundorf avec un ESR de 18mOhm, bien plus rentable (esr) que 4x2200µF de la même série! On vera bien !
Si cela ne va pas je pourrais faire d'autres test, mais ces condos ont l'air vraiment pas MLGO
"MLGO • glue-on capacitors offer non-magnetic,
straight, tinned copper wires Ø 1.2mm ≈ AWG17.
Additionally they are supplied with a vibration-reducing,
traction-relieving, self-adhesive MPSA - Mounting Pad"

[Ulrich]

Je te comprends bien

Je te félicite pour t'avoir lancé dans cette aventure

[ak37]

Et hop un petit colis de la poste avec les precieux!


Euuu par contre c'est normal qu'il font du bruit quand je les secoue ?

[Kikook]

Non, ce n'est pas normal, et je trouve la sérigraphie "étrange", m'étonnerais pas que tu ai acheté des contrefaçons.... A vérifier.
Ils viennent d'où ?

[ak37]

Littlediode 9£ piece...

[Kikook]

Mouais, curieux, je suis pas sur... D'autres avis sont attendus...

[ak37]

Hum je viens de faire un test au multi en Hfe et j'ai des gains completement différents... 98, 1024, 22, 540

Tu connais ce site kikook??

[ak37]

Visiblement le Hfe min est de 30... je sais pas si c'est mon multi ou pas mais il y en a un qui passe pas déjà.

[ak37]

Oui du bruit comme si il y avait des grains de sable....
A 15€ le tr ca me fait un peu ch***! Je vais voir pour leurs renvoyer!
Sauf que c'est le seul site hors la bay a vendre des sd180...
Si vous avez un idee je veux bien! Des Motorola Mj21194? 2sc1030?
