Monter un filtre Ditton 66 dans enceintes beovox 5700

[Klemp]

Bonjour ...

As-tu les éléments et appareils de mesure pour vérifier le résultat obtenu.?

Le filtre B&O est adapté aux haut-parleurs embarqués.

Les condensateurs sont de piètre qualité .. il serait plus judicieux de les changer plutôt que de changer le filtre.

[LeTOF]

Jean à complètement raison , les composant des filtres B&O sont souvent de piètre qualité et avec l'age en plus ......
Le changement de condos fiabilisera l'enceinte et surtout cela protègera le médium et le tweeter , ce sont des pièces rare ....

[LeTOF]

Et c'est facile a faire changer les condensateurs d'un filtre , ou je en commander ?

La on parle des 5700

viewtopic.php?f=20&t=26197

Oui , avec un fer à souder et un peu de minutie ....
Sur le lien que tu proposes , il y a une photo du filtre , tu relèves sur les tiennes les valeurs en "uf" sur les cinq condos (trois gris deux métalliques)et si il te faut un fournisseur on te trouvera ça ....

[LeTOF]

Google est ton Ami!!

[Charly]

Salut,

Si cela peut t'aider, voici quelques infos que j'avais glanées sur le net à l'occasion de mon travail sur ces enceintes (que j'ai vendues depuis, pas assez de place chez moi après l'arrivée d'une autre paire de taille similaire) :

Beovox 5700 Crossover.jpg (19.3 Kio) Vu 3185 fois

beovox 5700 crossover 2.jpg (91.94 Kio) Vu 3185 fois

Pour accéder aux filtres, le mieux c'est de démonter le passif, ils sont fixés juste derrière, à la paroi du fond.

Si ta paire est bien équipée des HP d'origines (les miennes n'avaient pas cette chance), je te conseille aussi de tenter déjà la réfection des filtres.

Tiens nous courant !

Charly

[Charly]

Bonjour,

Non, je n'ai pas refait les filtres. De toute façon la paire que j'ai eu entre les mains avec 2 HP sur 3 modifiés, donc est-ce que cela en valait le coup ?

Pour les valeurs, oui, tu reprends des condensateurs dont les valeurs sont marquées sur les deux images de mon message précédent. Coup de bol : pour les condos on a bien les mêmes valeurs sur les deux ! (pas le cas pour les selfs). CE N'EST PAS MOI QUI AI FAIT CES PHOTOS OU SCHEMA.

Au besoin, tu imprimes le schéma et tu le montres au commerçant.

Perso, j'aurai tendance à prendre le schéma pour une source B&O, vu les écritures en "nordique" (cf les couleurs des fils décrites dessus).

Bonne fin de semaine,

Charly

[gwir]

Salut,

As-tu dessoudé les condos avant de les mesurer ? Sinon, tes valeurs sont sans doute fausses...

[LeTOF]

Salut,

As-tu dessoudé les condos avant de les mesurer ? Sinon, tes valeurs sont sans doute fausses...

Ce sont les valeur inscrite sur les condos d'origine , pas de mesure à prendre cette fois .....

bon les gars j'ai démonter 1 filtre et pris les mesures des divers condensateurs, comme je connais pas la moindre chose a tout ces chiffre s en pf,mdf je compte sur vous pour m'éclairer,et me dire ou je peut commander les pièces,quelle modèle,marque excet...
letof si tu est dans le coin....

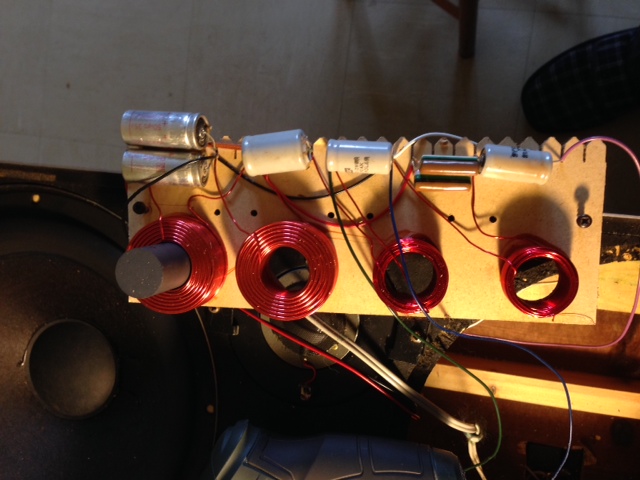

pour 1 filtre ça donne ça;

2: condensateurs: 50 mfd 35V
1: condensateur: 12 pj-25V
1: condensateur:3,3 pf -25V
1: condensateur:4,7 pf -60

Ne te fie pas au voltage , juste les valeur , tu trouvera les équivalent en uf...Ici ou ailleurs ...

http://www.toutlehautparleur.com/compos ... saton.html

[LeTOF]

Pour les 50uf.
http://www.toutlehautparleur.com/visato ... 7-0-f.html

Les autres .
Il n'y a pas de 12uf dispo , donc 10uf+2.2uf
http://www.toutlehautparleur.com/visato ... -10-f.html
http://www.toutlehautparleur.com/visato ... 2-2-f.html
http://www.toutlehautparleur.com/visato ... 3-3-f.html
http://www.toutlehautparleur.com/visato ... 4-7-f.html

Il y a mieux , il y a moins bien , mais la le compromis semble correct ...

[LeTOF]

Dans les liens que je t'avais proposé , tu avais des chimiques bipolaire en 47uf à moins de 2€.....
Tu ne trouvera pas de MKP en grosse valeur à 2€ , ne rêve pas .
Ensuite , oui , moins cher ça se trouve mais il faut chercher un peu ......
