Peak Atlas DCA55

[dylanjumpman]

Je vous présente un petit accessoire de la firme anglaise PEAK, très connue ici pour son fameux capacimètre/ESRmètre.
Le DCA55 est un testeur de semi-conducteurs : diodes, transitors germanium/silicium/FETs.

C'est un accessoire EXTRÊMEMENT pratique pour bricoler du transistor et encore plus quand on est un accroc de la récup (comme moi ). J'ai passé 2H à tester tous les transistors de récup et vous ne pouvez pas vous imaginer le nombre d'exemplaire HS qui il y avait

Je l'ai acquis d'occasion pour une quarantaine d'euros, mais vous pouvez bien entendu l'acheter neuf sur le site du fabriquant.

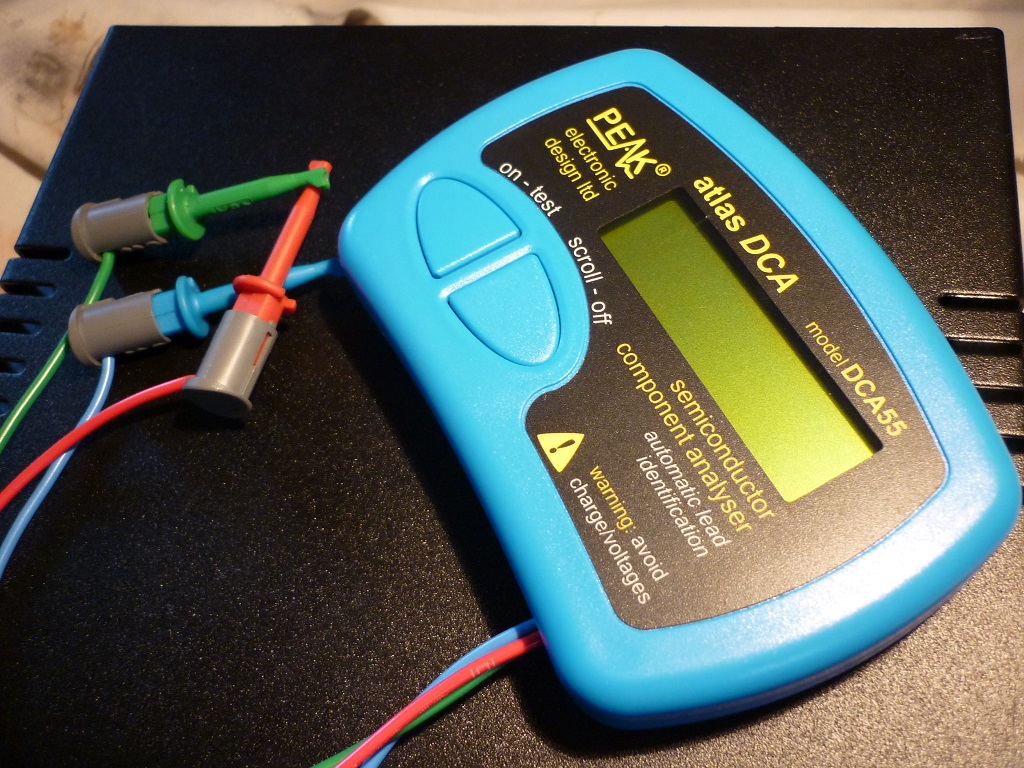

Le même design que l'ESRmètre, petit et efficace.

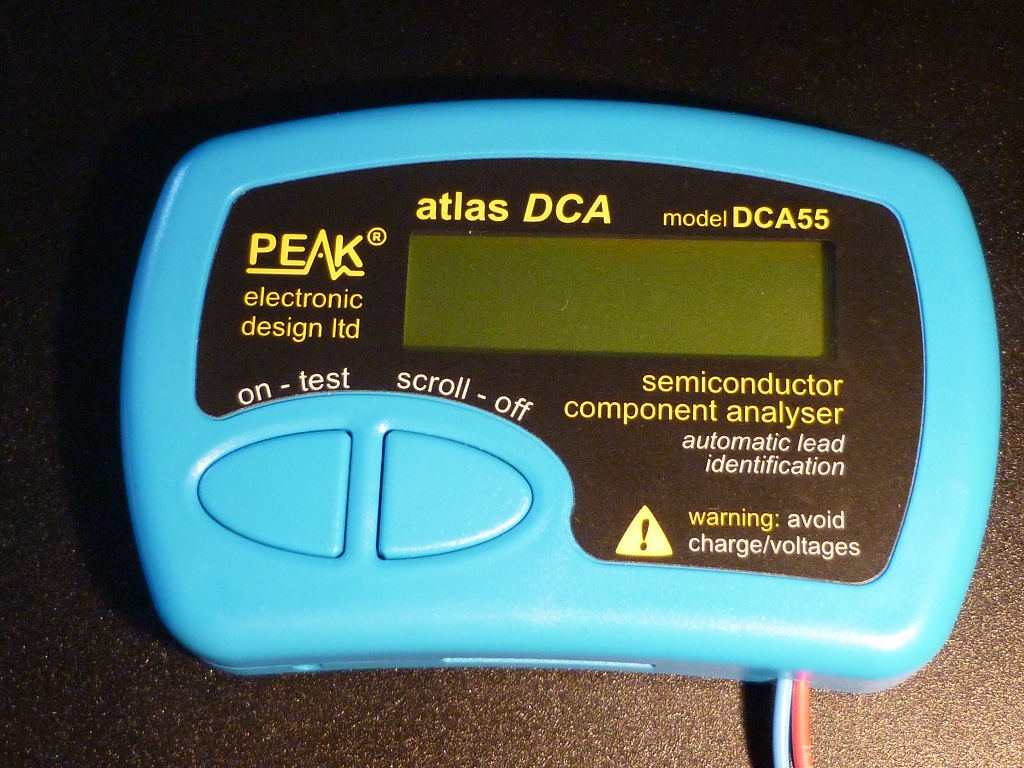

2 boutons avec les fonctions marquées dessus : on ne peut pas faire plus simple
3 fils, rouge bleu et vert sortent du boitier : il suffit alors de les connecter dans n'importe quel ordre que les 3 pôles du transistor et c'est parti pou un test rapide en quelques secondes !

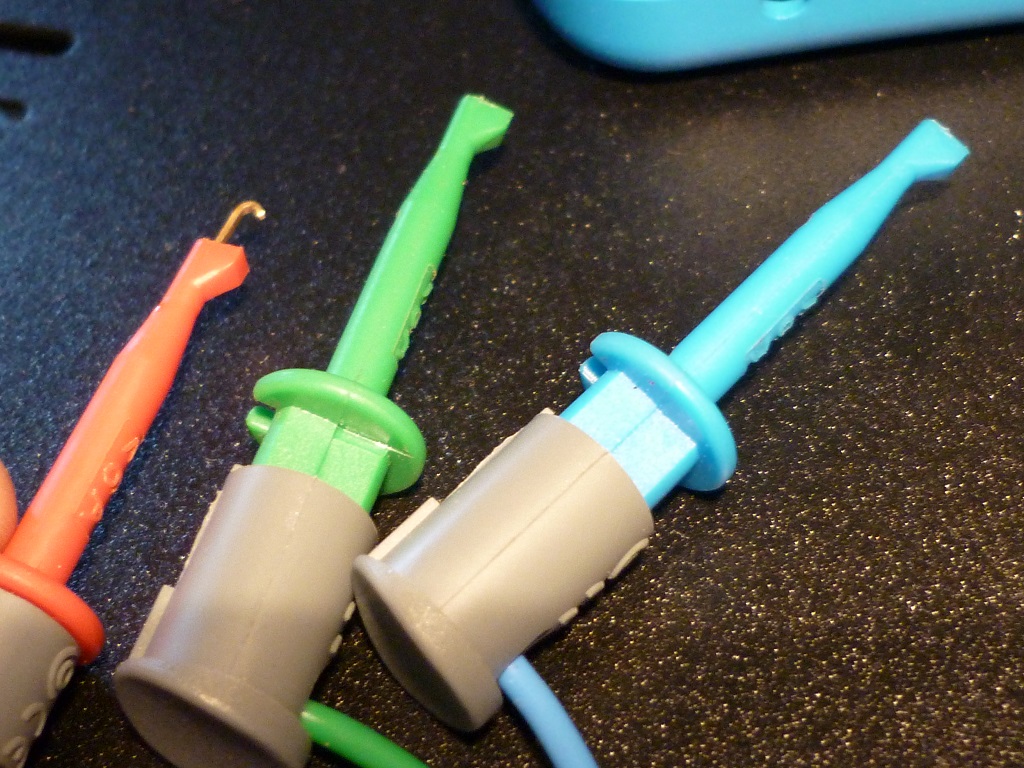

Les petits grip-fils sont vraiment très pratiques pour choper les pates de transistors, un peu moins pour les coques de T-03...


[dylanjumpman]

Quelques petite photos pour vous montrer 2 tests de transistors :

NEC D588

Il affiche le type de transistor : NPN Silicium


Le brochage correspondant aux couleurs des fils

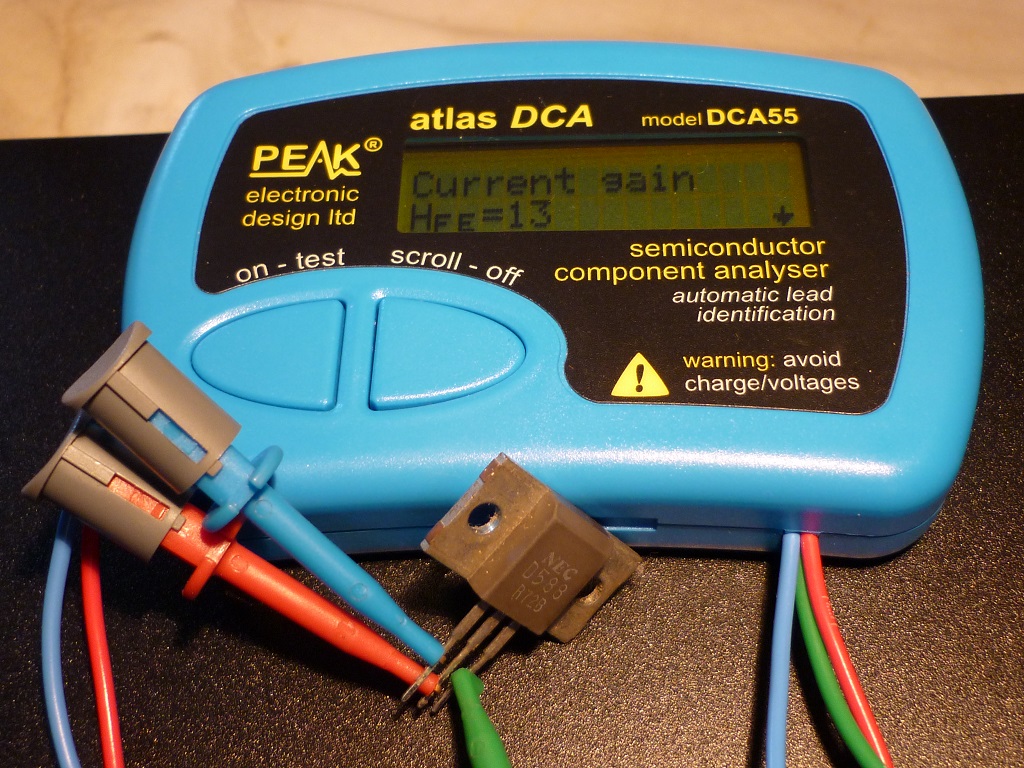

Le gain, très pratique pour appairer

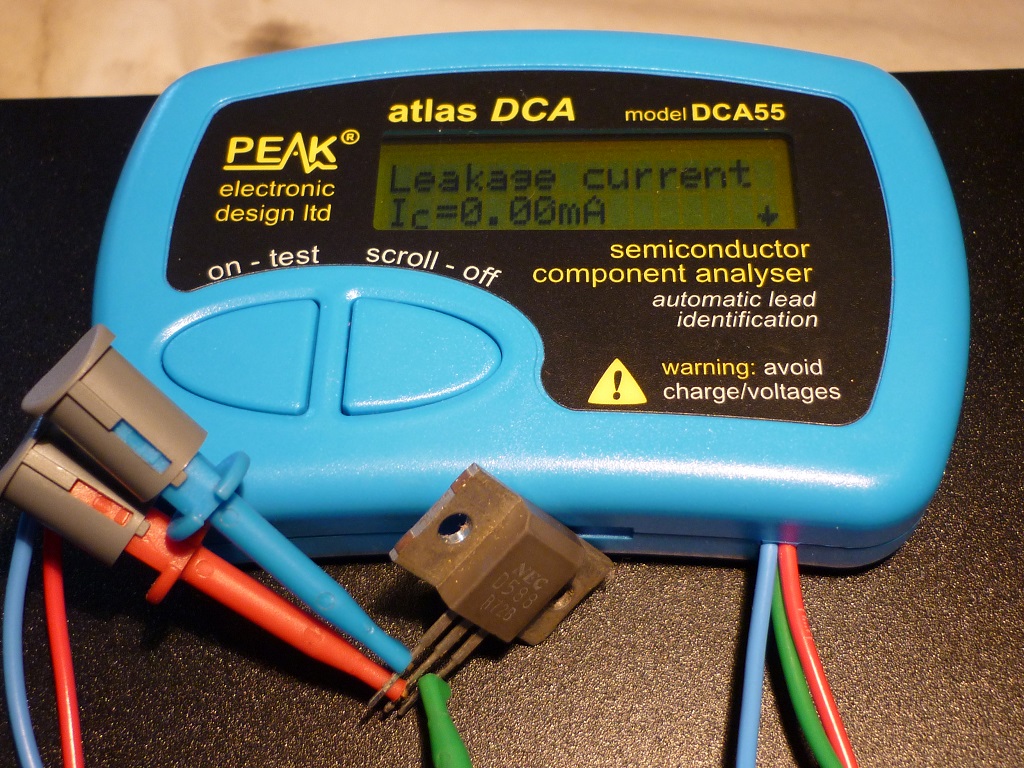

Le courant de fuite (plus important avec les germanium qu'avec les silicium)


Un autre test ici avec un D2389 de chez Sanken, qui repose maintenant au paradis des transistors


La vidéo du fabriquant au sujet de cet appareil :

[Gromiton]

Ça ressemble à un jouet : ça en a la forme, l'aspect, la couleur, 2 gros boutons, c'est en plastique ...
Une fois qu'on l'a dans les mains, on devient des grands enfants.

Les tests sont effectuées avec un courant de collecteur de 2.50mA et une tension au collecteur de 2 à 3V et les mesures ne sont donc pas effectuées sur la totalité des capacités du composant.
Pour appairer correctement 2 transistors, rien ne vaut un traceur de courbes de caractéristique et faire coïncider les courbes pour 2 transistors.
Le DCA75 (DCA Pro) permet de tracer ces courbes mais toujours sous faibles tensions et courants de test.

Voici un article intéressant au sujet du testeur PEAK DCA55, le créateur du produit répond aux questions et apporte une analyse détaillée sur les choix de mesures et présente les limitations de l'appareil. (intervention de Jez Siddons à partir du 4eme post)
http://www.diystompboxes.com/smfforum/i ... ic=91115.0

Pour ma part j'ai modifié le mien pour des raisons pratiques, les résultats de brochage s'affichent toujours dans le même ordre (Rouge, Vert, Bleu).

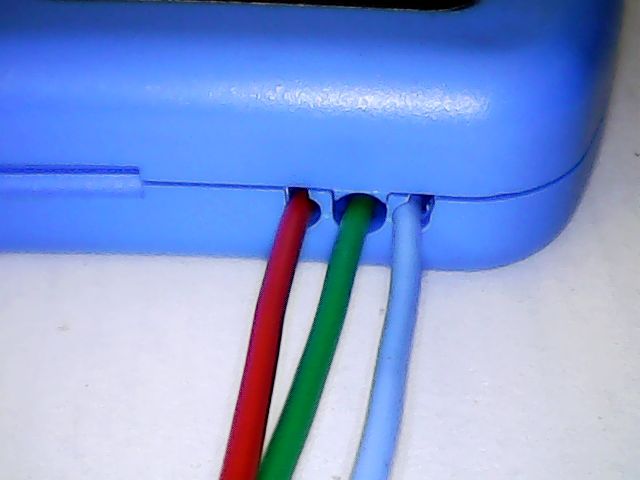

J'ai séparé la touffe de 3 fils, j'ai réalisé 2 nouveaux trous et isolé les fils les uns des autres dans l'ordre d'affichage.
De plus, j'ai noté les couleurs au dessus de l'écran.





La photo de famille :
- Peak ESR70
- Peak DCA55
- Peak LCR40


[dylanjumpman]

[Spe666]

Très pratique en effet j'en possède un aussi mais de la marque CEM j'ai changé les pinces d'origine par des pince croco beaucoup plus robuste et plus facile à utiliser.

Cet outil m'est devenu indispensable !

[Berurier]

Hum,
Vous êtes en train de nous donner des idées pour nos cadeaux de noël là .

[R-2-R]

Merci de montrer cela. Ce est un élément très précieux de l'équipement à avoir. Rend le travail sur les composants électroniques simples, rapides, simples et rapides.
