Granco T 300 - Tuner FM

[chm]

Bonsoir
Présentation statique, d' un curieux petit tuner(15x11x10cm!), d' origine américaine, fabriqué à New York, Long Island.
Cette entreprise a fabriqué, entre autre, toute une série de petit récepteur radio, mais celui ci est seulement tuner et que FM.
Sa fabrication s' étale de 1961 à 1966.
117V, pour l' alimentation, le chassis relié à un des poles de le "ligne" demande des précautions certaines en cas
d' intervention, ce qui à terme sera le cas.Tout est fait d' ailleurs pour qu' aucune partie métallique ne puisse être "touchée",
du tout plastique.
Il jouit d' une bonne réputation musicale mais là je ne peux actuellement rien en dire.

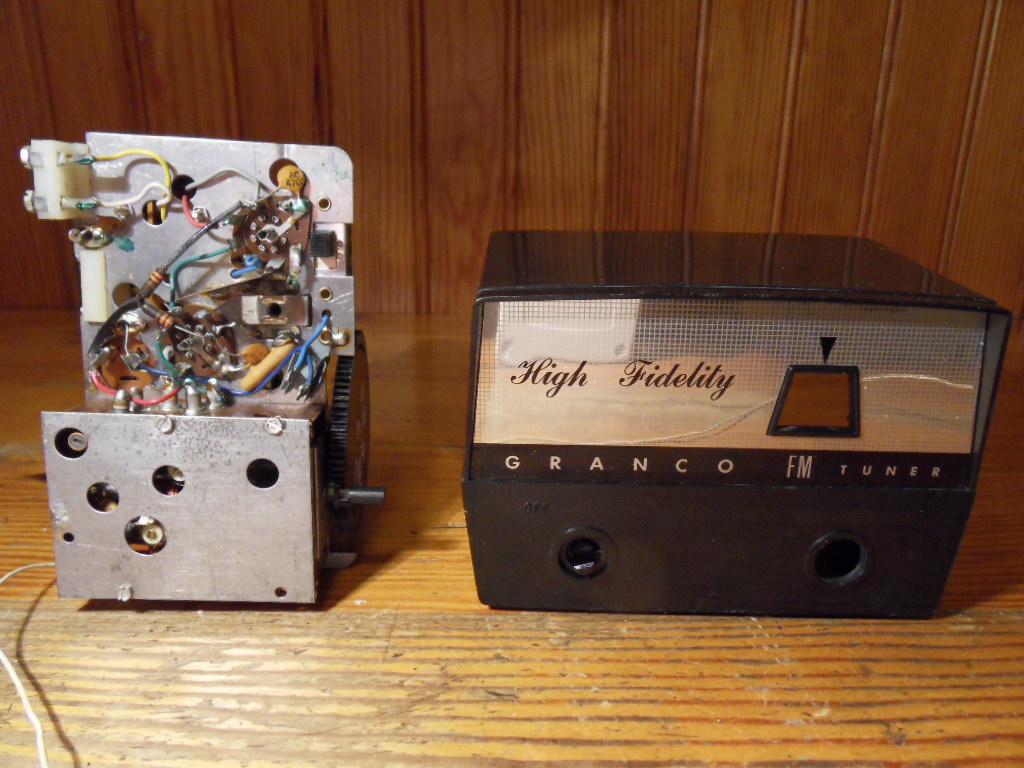

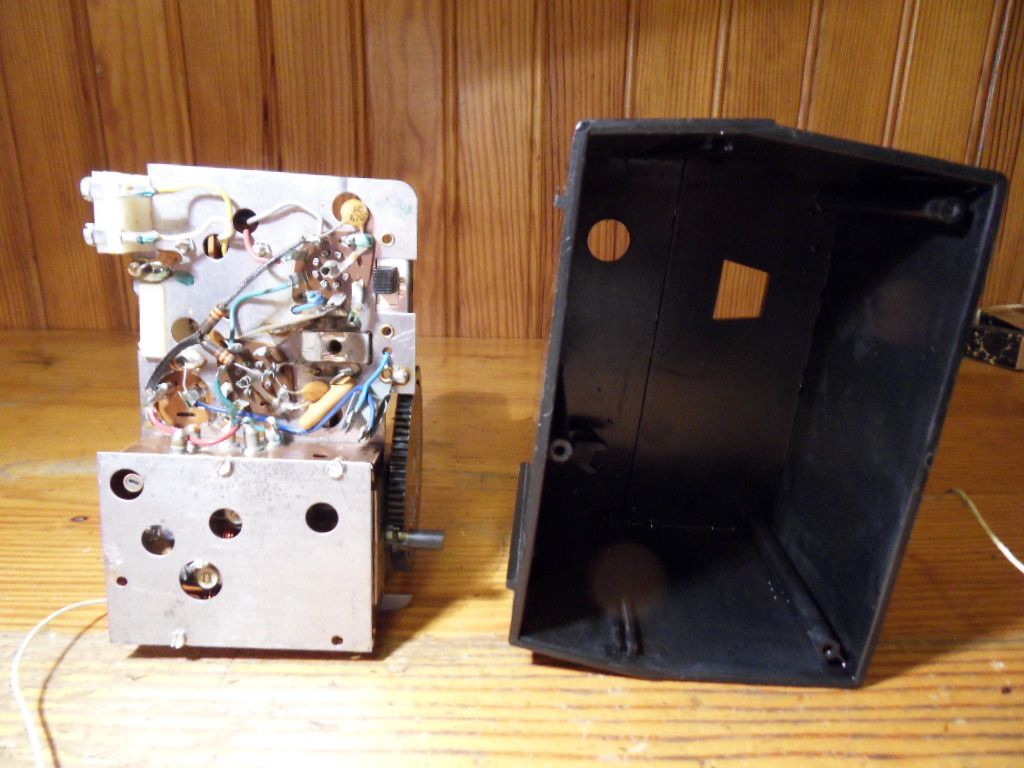

Voici quelques photos

Christophe

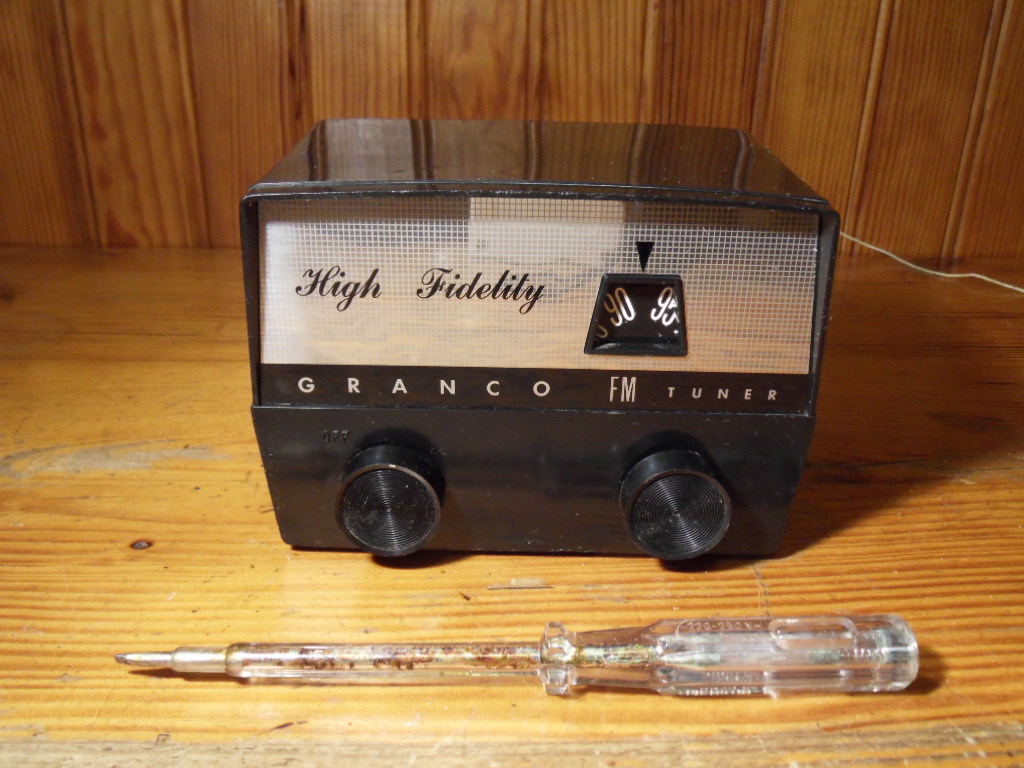

Pour l' échelle

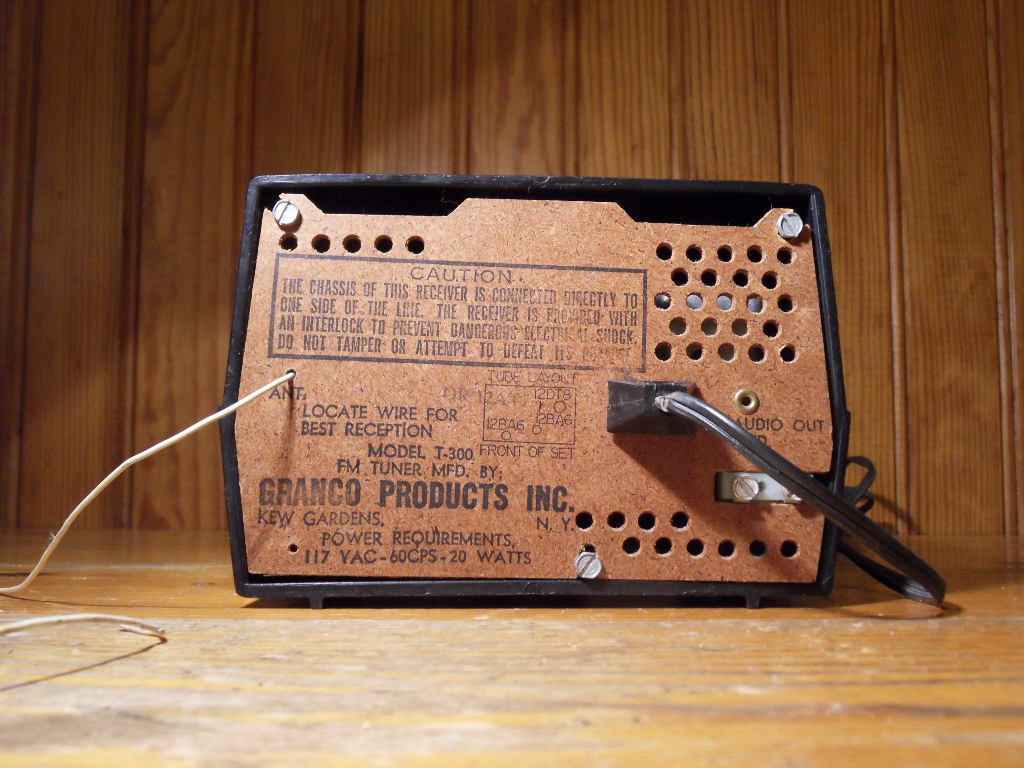

C' est marqué, le chassis est relié...

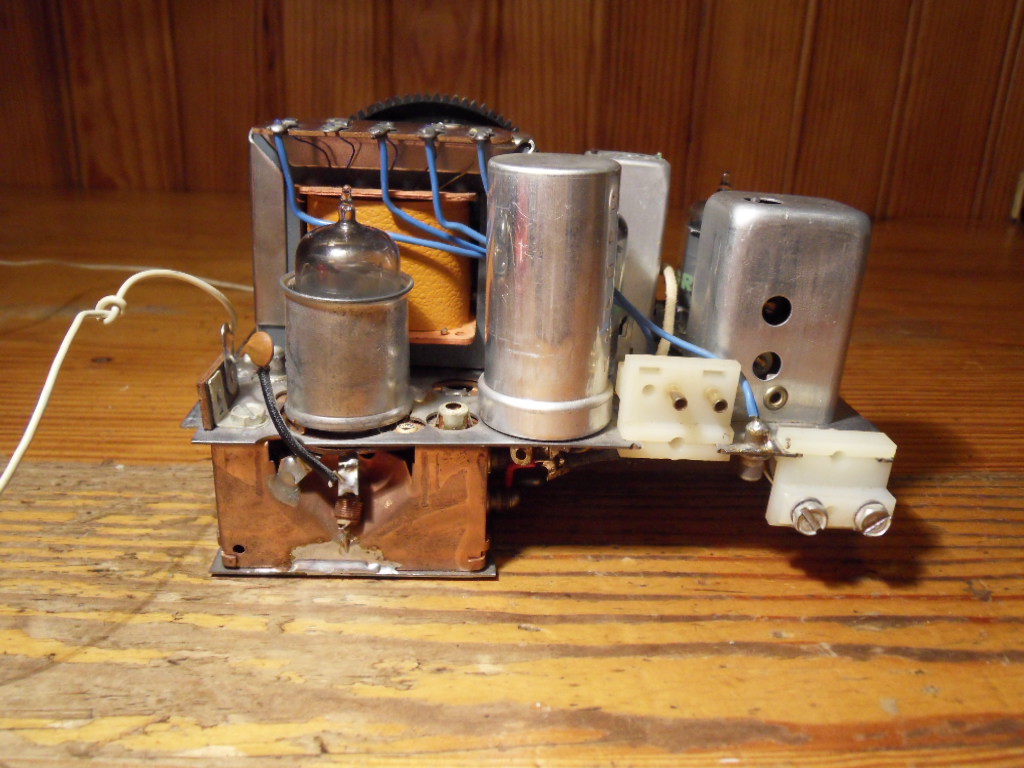

Le fil blanc se nomme antenne



[Yves]

Bonsoir.

Beau petit tuner, bien sympathique en tout cas ! ! !

A quoi sert alors le transformateur si c'est un "tous courants", et aucune résistance chutrice.

[Klemp]

Merveilleuse petite chose ... merci de nous le faire découvrir en détails Christophe

[phil du 95]

Un tutu inconnu pour moi !
Merci de l'avoir présenté .

[chm]

Yves , tu as parfaitement raison, j' ai modifié un peu les choses!
Parfois! bon passons...
Christophe

[dd83]

Vraiment mini mini,craquant en tous cas

[balvenie]

Curiosité, craquant sans doute, mais quid des qualités ?
Mais agréable de posséder une telle rare pièce de collection.
Quels sont les tubes utilisés ?

[chm]

Bonjour
Les tubes sont deux 12BA6 et, un 12DT8.
Pour les qualités je ne peux rien en dire, actuellement,
mais la "revue du son" lui aurait consacré un article, plutôt positif.
Christophe

[Klemp]

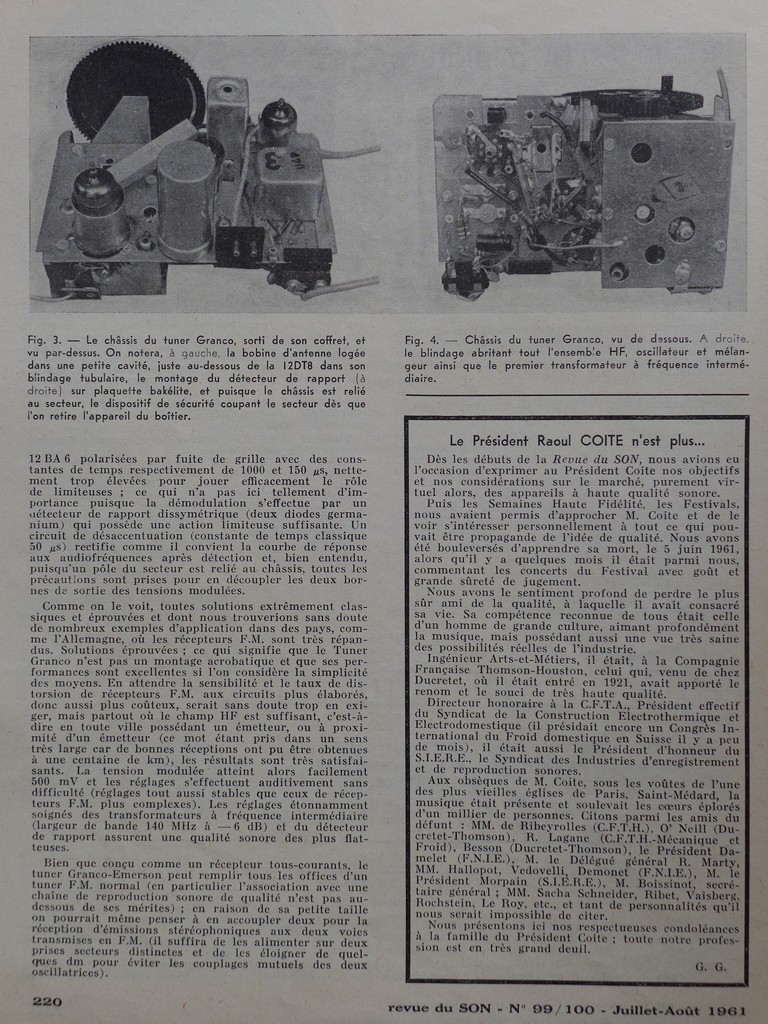

Revue du Son Juillet Aout 1961

P1000298(1) (Copier).JPG (256.07 Kio) Vu 2928 fois

P1000299(1) (Copier).JPG (296.53 Kio) Vu 2928 fois

[chm]

Merci Jean !
J' ajoute une photo (provenant de Radiomuseum) montrant l' intérieur de la tête HF.
Granco a déposé deux brevets mais je ne sais s' ils concernent ce module à "noyaux plongeurs",
aucune garantie pour le terme.
Le tuner de l' article est bien un "tous courants", on voit la résistance chutrice si je ne me trompe pas.
L'exemplaire présenté possède un transformateur pour l' alimentation, une probable évolution.

Christophe
