Lampizator -isation d'une CD-162

[gwir]

Bonjour,

Ça fait un moment que je suis tenté par une "lampization" d'une platine CD. Pour ne pas détruire ma platine principale j'ai acquis une Philips CD-162 car elle n'était pas chère, et qu'il y beaucoup de place à l'intérieur pour faire mes premières armes.

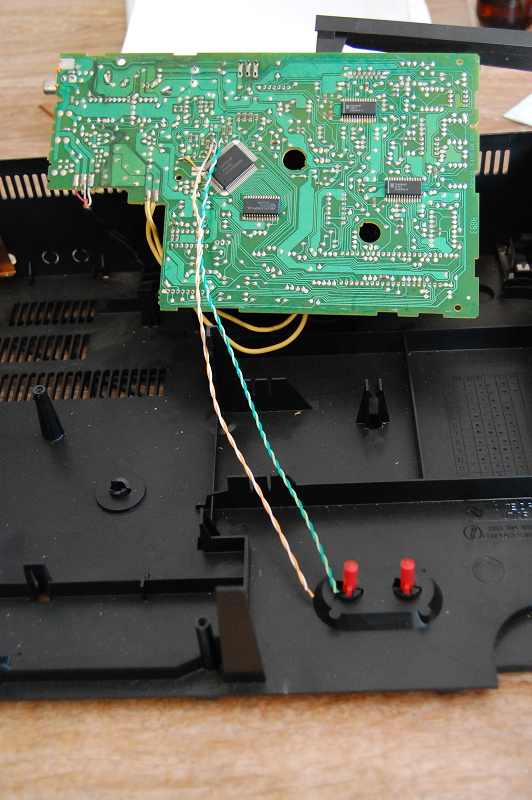

Après avoir compulsé le manuel de service, et monté le kit j'en suis à la mise en œuvre. J'ai donc soudé 2 paires torsadées au plus proche du dac :



Maintenant, je me demande quel serait l’implantation la plus judicieuse. Je suis partis sur celle-ci :


Un zoom sur la carte lampizator pour mieux voir les connections :


À gauche la HT 180 V ~ et GND
En haut les entrées analogiques et le chauffage du filament
En bas les sorties analogiques.

Et je pense mettre les sortie sur la gauche de la face arrière.

Donc voilà, avant de percer le châssis, je voulais savoir si cette disposition vous semblait correcte, ou si il y avait mieux comme agencement.

Merci

[macrotograf]

Salut,

projet de bricole sympa, je trouve !
Mais, pourrais tu nous rappeler, en deux mots, en quoi consiste cette modification ?

Cdlt

[Spe666]

J'ai réalisé une lampisation d'une Marantz CD40 avec un DAC TDA1541, je me suis bien amusé à le faire et puis le résultat est là .

Après avoir attaqué les opérations de base, j'ai continué en améliorant l'horloge et je suis passé en continu sur les filaments.

Bon amusement !

[gwir]

Mais, pourrais tu nous rappeler, en deux mots, en quoi consiste cette modification ?

Salut,

Le but est de remplacer la sortie audio amplifiée par des ampli-op par une sortie à lampe, ici une 6111.

[macrotograf]

Ok, et pour se faire, on utilise donc un tube stéréo !
Merci pour cet éclaircissement.
Cdlt

[Jean-Louis31]

Tu peux aller voir ici pour plus de détails.

https://passionhifivintage.wordpress.co ... e-demploi/

Cdlt

[penfall]

Ils sont forts ces Toulousains...

[6336A]

Bonsoir

Je ne sais pas si on est fort, car je suis toulousain également, mais ce que je sais, c'est qu'il a une ou plusieurs erreurs dans ce schéma.


Donc si tu pouvais nous le redessiner pour voir comment la chose est polarisée... car si on le câble ainsi, ça ne marchera pas.

[Dadatimi]

La sortie devrait être prise entre la cathode de gauche et 470R ..non ? ..SRPP

[Jean-Louis31]

Vue sous un autre angle, 2 voies identiques

1 Voie.jpg (15.96 Kio) Vu 4006 fois
