Kenwood KR-7400

[jojo14000]

Bonjour a tous petite présentation de mon ampli-tuner Kenwood kr-7400 que je possède de puis mes 14 ans (1988) a l'époque il fonctionner très bien avec des enceinte Linear Speaker.pour une puissance confortable pour l'époque de 2x63 watt des vrais bien sur.
connexions: de 3 paires d'enceintes,2 tape,2 vinyle incroyable, aux.
Cet ampli avais a mon sens une bonne dynamique avec des basse bien présente avec le réglage medium.

Depuis environ 8 ans il ne fonctionnent plus on entend plus le relais.je pense s'avoir et je vous expliquerais pourquoi un peut plus loin.

Place au photos l'ampli possède des joues en mais que j'ai enlever pour le démontage.


on retrouve a l'intérieur des condensateur elna basique de l'époque

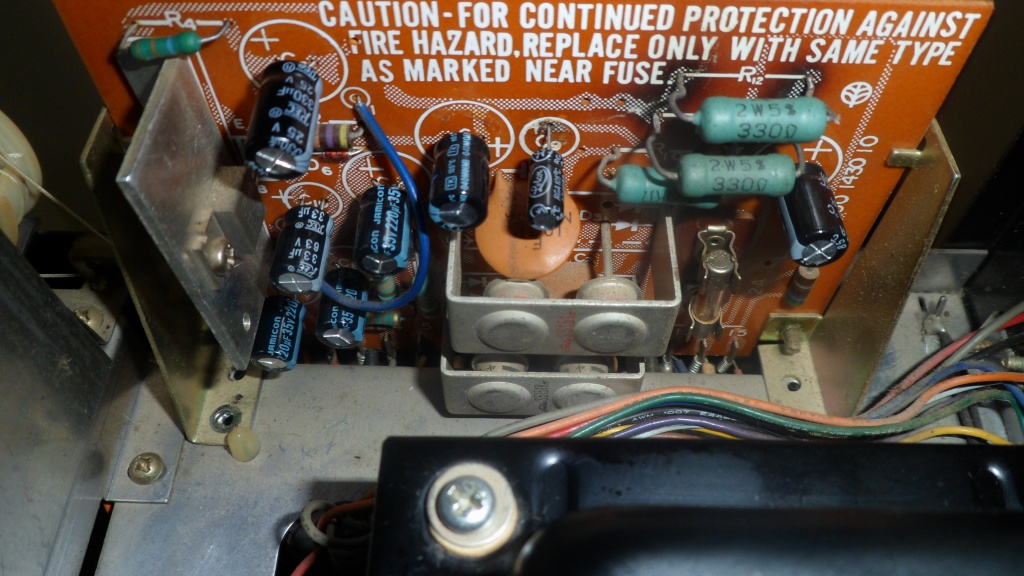

je revient sur mon problème regarder bien il y a une trace de chauffe sur la résistance en haut a droite quand j'allume l'ampli les lumière de façade fonctionne mais le relais ne s'enclenche pas, après 5 minute la résistance est brulante je pense que c'est lui le coupable


[Blue-note]

Merci pour cette présentation, je pense qu une bonne remise en état s'impose (ainsi qu un bon nettoyage) et tu auras de nouveau un bien belle appareil.

[dd83]

Bel ampli-tuner,puissant,complet,une valeur sure
Comme quoi il n'y a pas que Sanrantz,Marsui et Luxneer.....
Par contre,parles nous aussi des enceintes Linear Speaker,ça m'interpelle............

[jojo14000]

tous d'abord merci pour vos commentaires

Aujourd'hui recherche de panne a savoir que c'est la première fois que j'entreprend une réparation de ce genre. Mais grâce a la présence est mon inscription forum audio vintage me motive

Je fait un essais un peut a la barbare j'enleve le capot du relais avec un tournevis bien sur avec toute les précautions j'actionne l'interrupteur sur marche et la :mossieurpropre:il fonctionne a merveille la panne ne doit pas être bien grave.


Donc je décide de dessoudé le relais pour controle de la bobine ainsi que les contacteurs, après vérifications au multimètre il est bon.


[jojo14000]

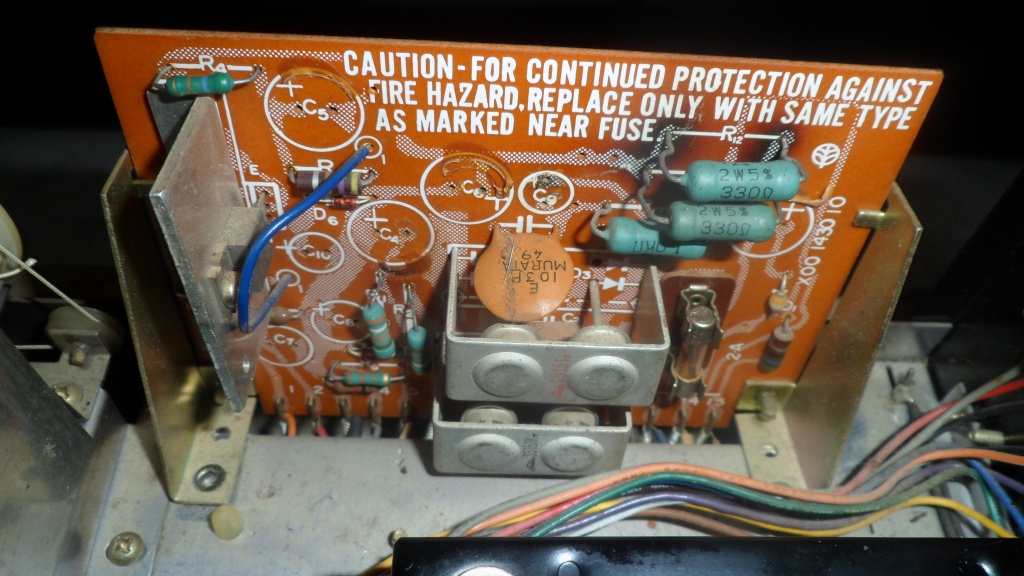

je décide de dessoudé les condensateurs de la carte d'alimentation et la 1 condensateur a attirer toute mon attention positionnement c9 sur la carte une patte étai cassé par l'oxydation je pense que mon problème viens de la.




[Le chat]

Merci pour cette présentation.
Je pense qu'on a affaire a de la colle devenue corrosive avec l'age sur les condensateurs, corrigez moi si je me trompe.
Un conseil, teste les deux résistances qui ont chauffées, elles peuvent avoir dérivés.

[jojo14000]

Oui les trace marron est bien de la colle mais pas corrosive sinon les 2 résistances je les ai contrôler hier soir pour moi pas de problème j'arrive presque a la valeur du composant 226 ohm au lieu de 330 ohm .

[Ptitducky]

"presque" ? Il y'a un écart de 30%... Pour moi ce n'est pas rien !

[jojo14000]

"presque" ? Il y'a un écart de 30%... Pour moi ce n'est pas rien !

oui après coup c'est énorme je procéderai au remplacement un peut plut tard .

ce matin je me suis dit il faut que je me motive donc direction mon fournisseur du coin relais dispos du autre marque FINDER 55.14.9024.0000 MY4 si sa peut aider d'autre formeur ainsi que les condensateurs certaines des valeur en volt on étais augmenté car pas disponible.

Il faut savoir que le relais fonctionner encore après contrôle ,mais par simple prévention je l'ai changer quand même pour un prix ridicule de 6euros HT


petit nettoyage au passage


Soudure de débutant mais pas trop mal quand même.


Changement des condensateurs


[jojo14000]

Suite aux soudage de composant il est temp de faire un essaie Je connecte la prise je croise les doigts j'actionne l'interrupteur et la 2 secondes plus tard j'entend click il fonctionne parfaitement voie gauche et droite aucune perte notable.

Cette réparation ma couter au total 11.88 TTC que dire de mieux.

Il me reste 2 résistances a changer car j'ai un doute sur mon contrôle .
