Thorens AZ25

[Klemp]

Voilà il est arrivé ce matin....

Thorens n' a produit que deux ampli-préamplis à tubes Stéréo, le modèle PR24 et l' AZ25....

Ces deux amplis sont similaires, ils utilisent des ECC83/12AX7 et des 6973 en tubes de puissance...Ce sont des modèles Américains proches en construction des 7189 et EL84, avec une dissipation légérement plus importante... le brochage n' est par contre pas le même... on peut y monter des 7189 en lieu et place en intervertissant deux fils sous l' embase...

Le PR24 a un redressement haute tension par valve, l' AZ25 par diodes solides..

Cela fait une vingtaine d' années, un ami m' avait prété un PR24.... j' avais été séduit par la sonorité de ce petit ampli de 20 watts par canal..

Je souhaitais en trouver un pour accompagner ma TD224... C' est fait..


Je ne l' ai pas encore écouté, ni démonté.... ce que j' ai vu à travers la grille de protection parait sain et propre... les 6973 sont d' origines RCA et en apparence, aucun composant n' a chauffé de façon excessive...

Le vendeur, que j' ai eu au téléphone, m' a affirmé qu' il fonctionnait trés bien... Wait and See

Voici les premières photos...

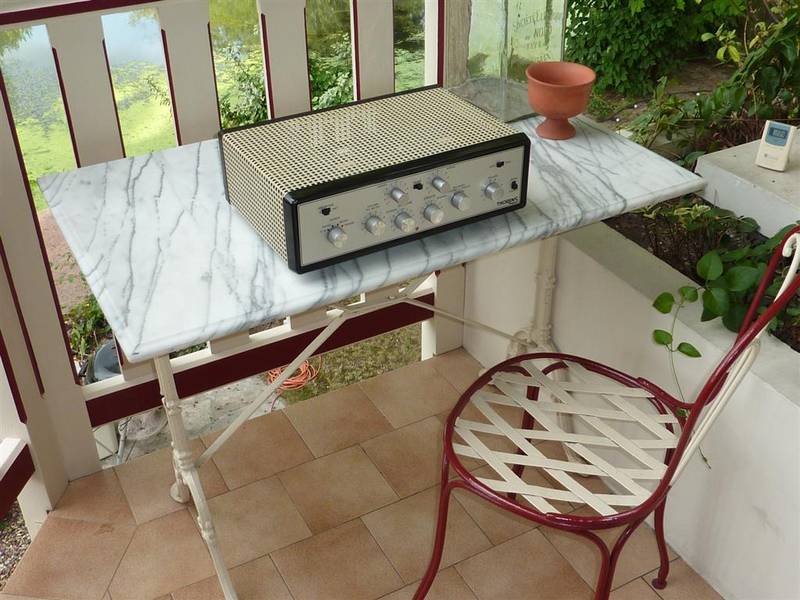

P1020368 (Large).JPG (126.54 Kio) Vu 8856 fois

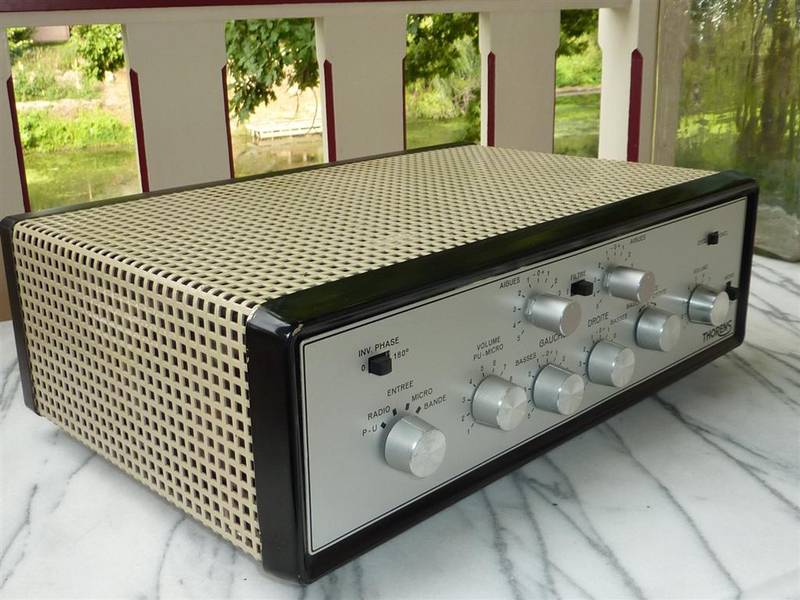

P1020366 (Large).JPG (84.81 Kio) Vu 8856 fois

P1020367 (Large).JPG (81.82 Kio) Vu 8856 fois

P1020370 (Large).JPG (70.59 Kio) Vu 8856 fois

[Dadatimi]

:helloman:

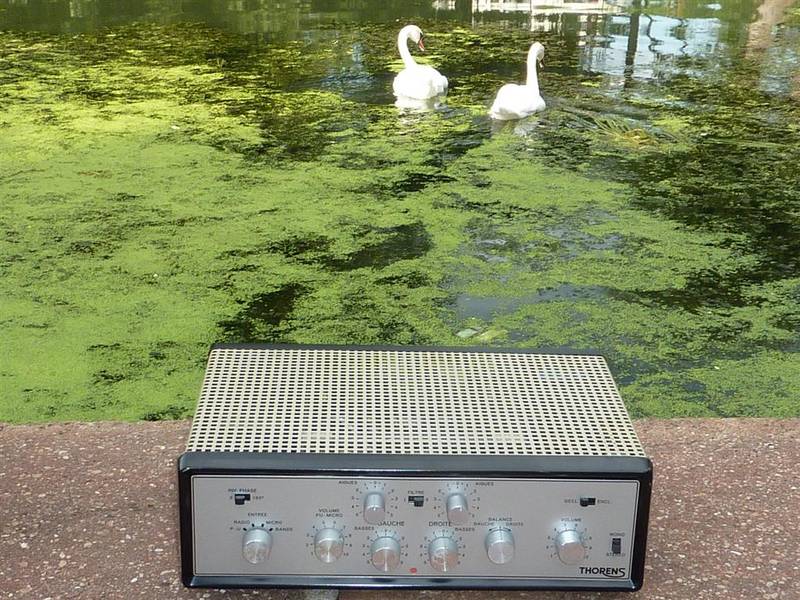

Waaww, magnifique les cygnes ...... l' ampli aussi ^^

quels sont donc les tubes dedans ?

edit : tu n' as pas finis la présentation je pense ..

[rocknrach]

En tout cas il est superbe! Le noir laqué avec la grille blanc cassé

[Sgt.Pepper]

C'est vrai, tes cygnes sont magnifiques.

Mis à part ça, il a l'air comme neuf en plus ! vendeur sérieux c'est bien

[Etienne59]

Magnifique!
Attention, la tonalité est active sur la sortie enregistrement.
Ces tubes 6973 ont un équivalent non officiel mais réel. C'est le tube 6CZ5, utilisé en télévision. Pour l'utiliser, il faut faire un pont entre la broche 2 et 8, le 6973 reste toutefois utilisable.
http://frank.yueksel.org/short/054/2/222.pdf"

[Vinc]

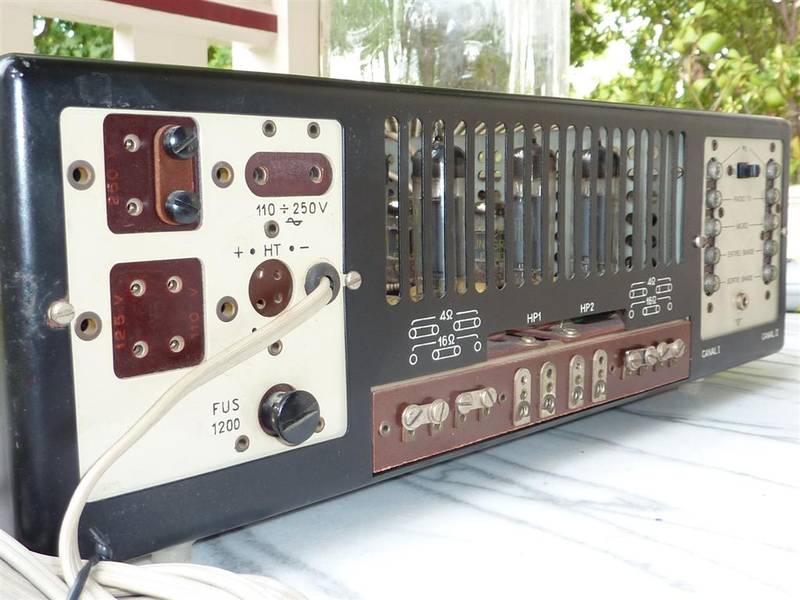

les sortie hp 4 ou 16 ohm, je suppose que ce sont deux enroulement 8Ohm en parallèle ou série?

[rycotte]

encore une belle pièce

[Klemp]

Merci à vous... je ne l' ai pas encore nettoyé.... je vais tester tous les composants avant de l' essayer... condensateurs, résistances, tubes et vérif des tensions...

[opus22]

vraiment très beau

[Clavette]

Superbe!
