Grace G-545

[Lantenac]

Un jolie bras ancien de chez Grace, le G-545. Ce que je note, ce sont des très beau usinage des matériaux, un mouvement de bras qui semble sans aucune contraintes. Il doit sans doute donner de très beau résulat. Par contre, niveau réglage, ça doit être la galère à faire

C'est un bras qui semble relativement lourd, mais je ferai la mesure des masses plus tard. Cette version que je vous présente est probablement un des premier G-545, en tout cas une première version.

Quelques photos :

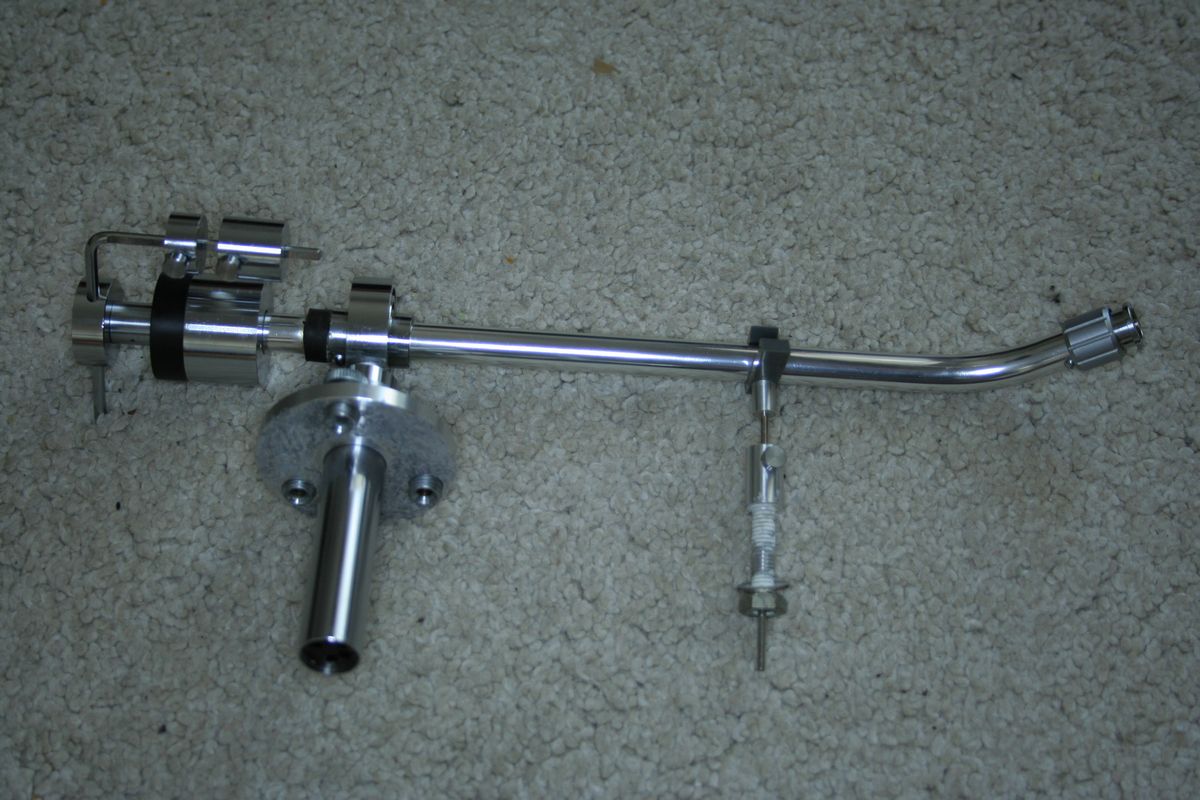

Grace G-545-00001.jpg (153.32 Kio) Vu 4108 fois

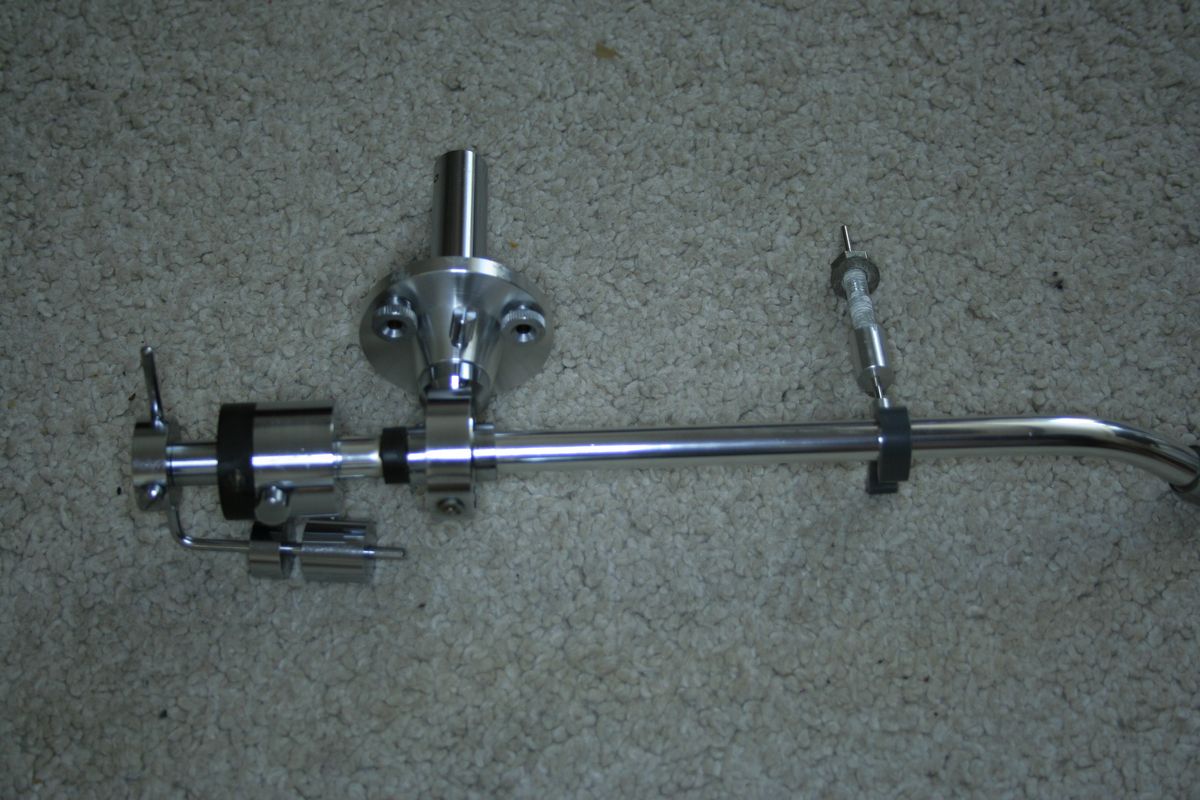

Grace G-545-00002.jpg (148.68 Kio) Vu 4108 fois

Grace G-545-00003.jpg (139.93 Kio) Vu 4108 fois

Grace G-545-00004.jpg (134.67 Kio) Vu 4108 fois

Grace G-545-00005.jpg (108.9 Kio) Vu 4108 fois

[Lantenac]

Pour CR et d'autres photos

[Lantenac]

J'oubliai, j'ai une question, car j'ai un petit jeu sur l'axe vertical, que je souhaite supprimer. Ce sont des vis en forme de pointes qui maintiennent les bague des articulations. Ces vis sont vissé dans un petit cylindre avec deux petits trous. Ce cylindre est sans doute vissé lui aussi dans la bague extérieur. J'ai donc une vis sur le dessus de la bague extérieur, pour l'axe verticale, mais ne sait pas comment le réglage doit se faire. Si une personne à déjà fait ça sur ce type de montage de suis preneur de conseilles.

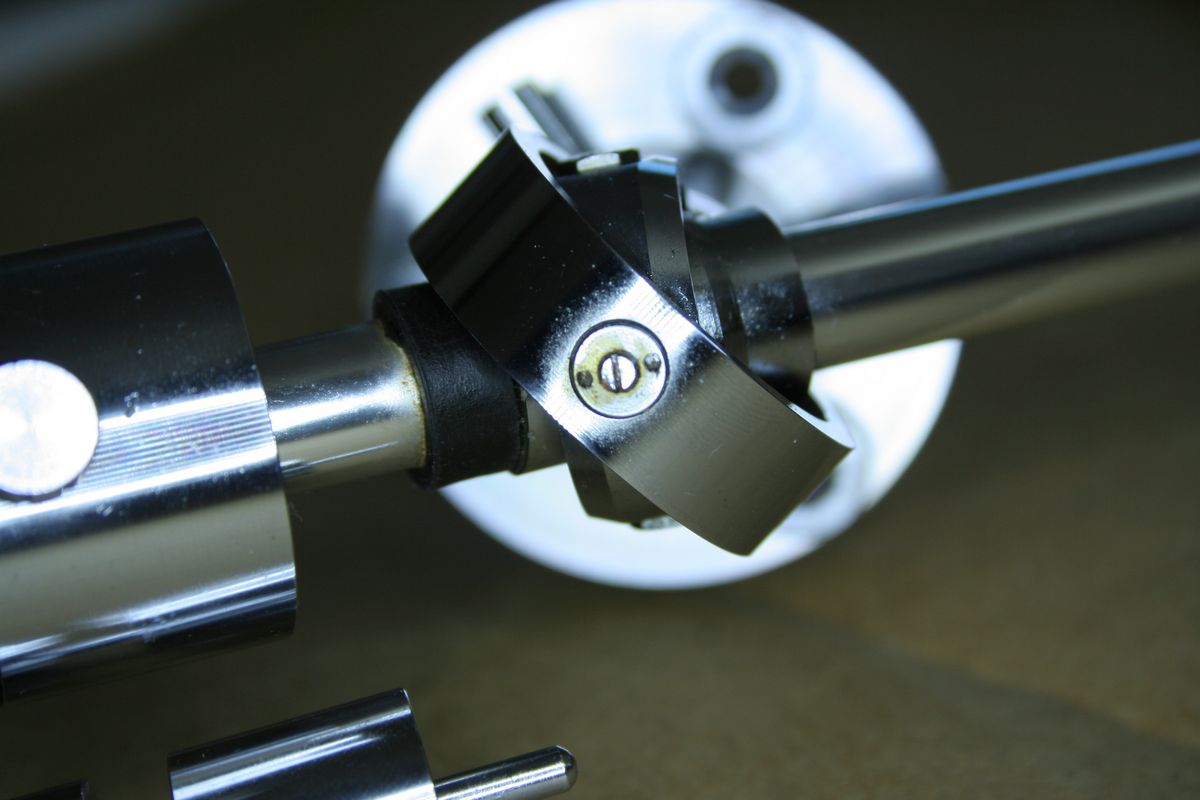

Une photo pour illustrer le montage:

Grace G-545-00006.jpg (84.71 Kio) Vu 4100 fois

[Arch Stanton]

L'écrou sert à bloquer la vis pointeau après réglage, il se visse sur la vis pointeau exclusivement.
Il faut le desserrer pour pouvoir tourner la vis.
Le réglage est assez délicat, d'autant plus qu'on fausse inévitablement l'ajustage de la vis quand on serre l'écrou.
Le réglage doit permettre un ajustage sans jeu tout en évitant une pression excessive sur ce qui doit être des billes.
Et en plus il te faut une clé à ergots adaptée à l'écrou.
