Dynaco FM-3

[pvphil]

Bonsoir,

Souhaitant compléter mon set Dynaco Pas3 et ST 70, le tuner FM3 s'imposait.

Il m’intéressait également par son coté relativement "simple" histoire de m' aguerrir à ces boiboites assez compliquées et tenter ensuite le dépannage de mon Esart AF 1387 en panne.

Voici les premières images pour patienter (en dédicaces pour Marc )


Tout d'abord, un carton qui contient :


Un 2eme carton, et hélas, une nouvelle fois une expé des US tubes en places. Mais pas de dégât cette fois-ci heureusement :

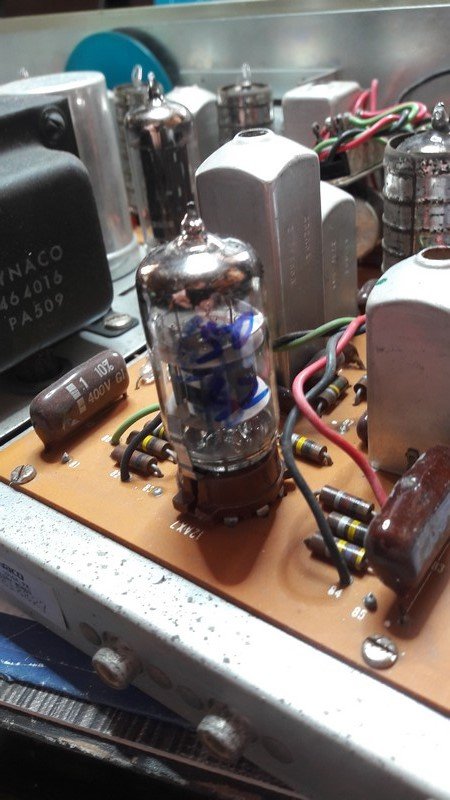

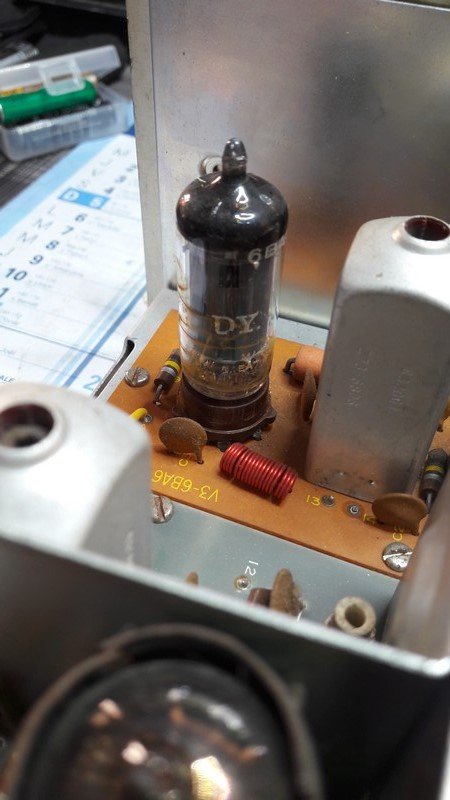

Tous les tubes sont des Dynaco d'origines exceptée une 12AX7 , ce qui n'est pas grave, car depuis j'ai trouvé des tubes Dynaco NOS :



Tiens ça faisait longtemps que je n'avais pas rencontré ces diodes en verre :



Comme je le souhaitais, absolument dans son jus d'origine :

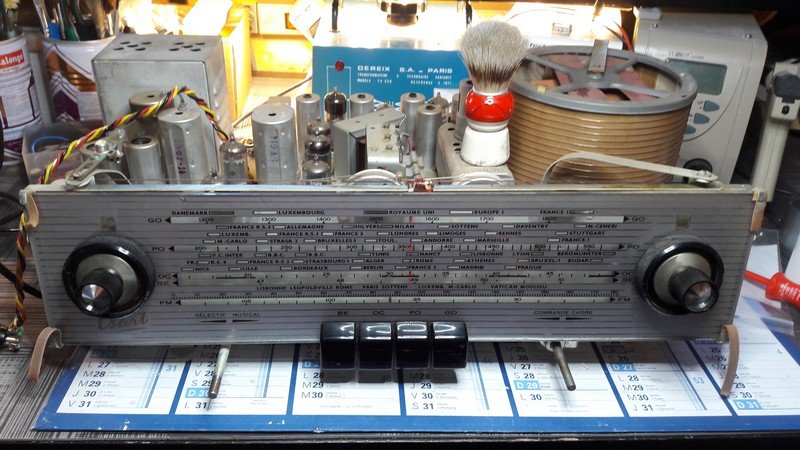

Juste pour comparer, la différence et la complexité (normale) mécanique (dont un électro-aimant rotatif sur la sélection des gammes d'ondes...) et électronique avec l'Esart :

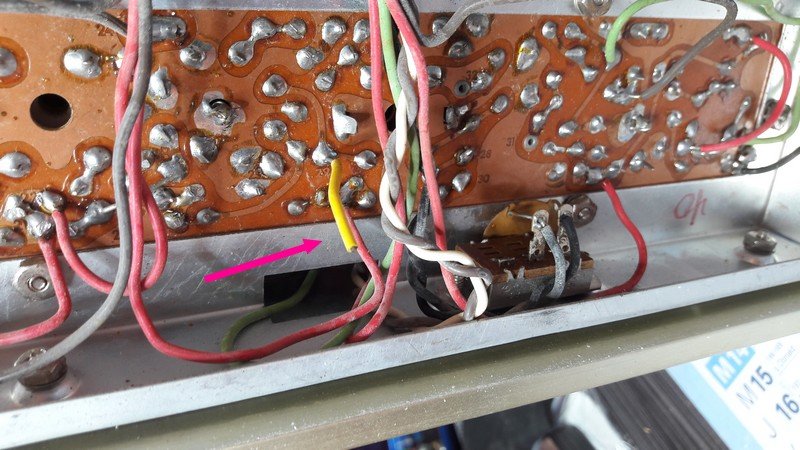

Il faudra que je regarde sur le schéma la raison de ce petit fil. Le reste d'une point de contrôle sav antérieur ?

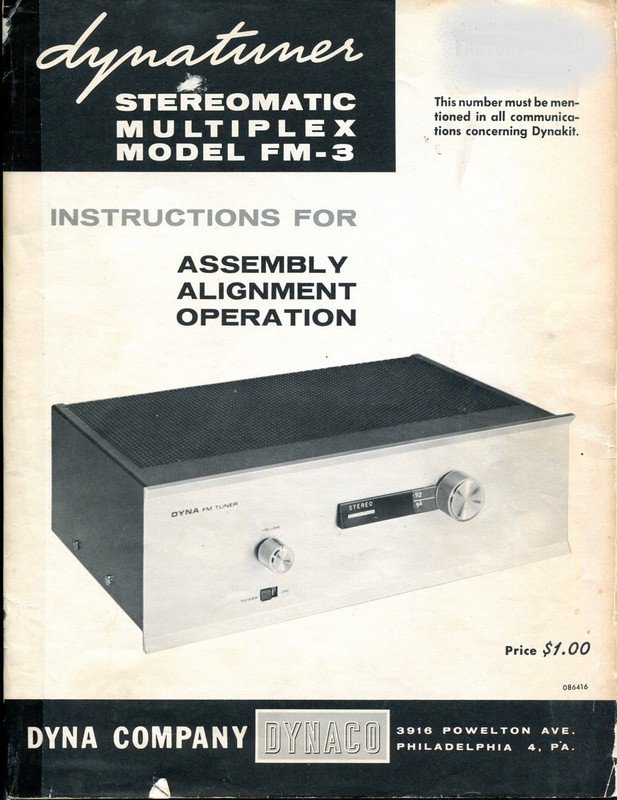

Comme pour tous mes Dynaco j'ai les doc originales :

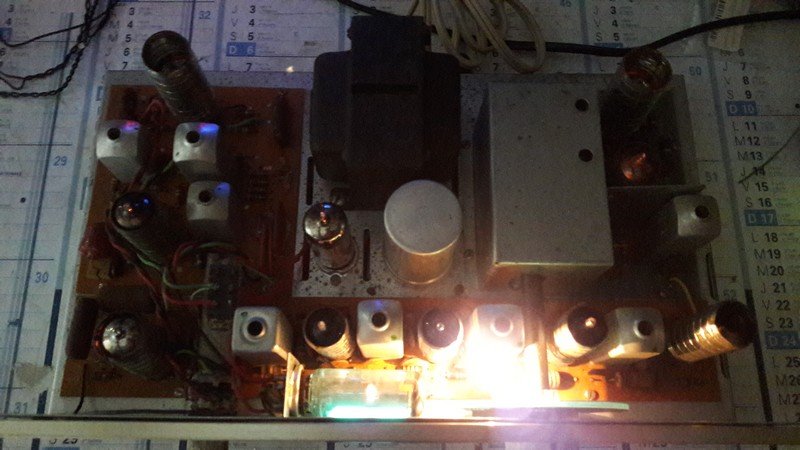

Après les premières mesures de contrôles essentielles et sans tension, un rapide premier et court essai pour s'assurer que tout fonctionne correctement :

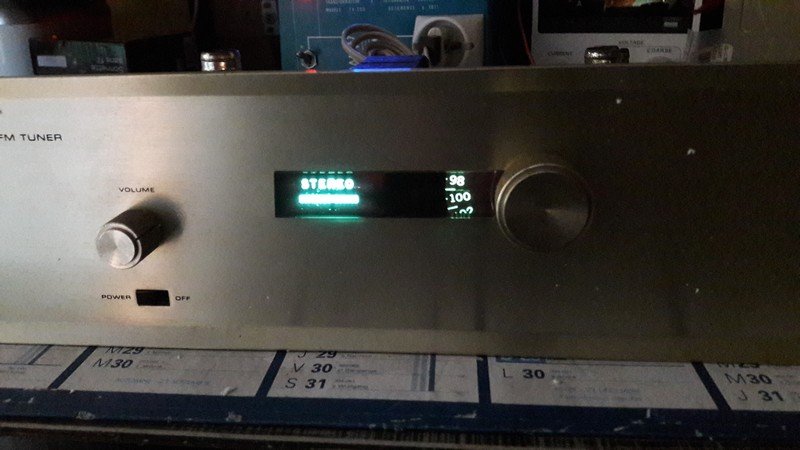

Ce double afficheur à base d’œil magique est vraiment superbe :


Voilà voilà, à suivre nettoyage, vérifications des composants plus précises, et musique


Bonne soirée,

[quoler]

Bonsoir Philippe.

Une fois de plus belle acquisition et belles photos et présentation.

Je vois que le blaireau sert au nettoyage.

[pvphil]

Merci Loic,

oui, ce blaireau dédié aux appareils me suit depuis, pfouu, bien longtemps.

Le FM3 est opérationnel mais je n'ai pas d'antenne coté point musique chambre, il me faudra y faire quelque chose.


Avant de l'avoir sous les yeux, je n'avais pas remarqué le prisme de l’écran devant la roue d'accord FM.

C'est une bonne idée, cela permet un petit effet loupe sympa quand on règle son tuner, vu de dessus.

[phil du 95]

Comme à ton habitude , tu nous mets "l'eau à la bouche" !

Jolis photos ..

[pvphil]

merci Phil. Désolé pour la mise en bouche, c'est involontaire.

En fait, ce sont des photos prises vite fait avec mon smarphone.

Quand à l’œil magique, je regarderai mieux demain (suis déjà au lit) il me semble bien qu'il est double, dans un seul bulbe.

Le vu d'accord et le voyant Stéréo fonctionnent séparément.

[americanradios]

Merci Philippe pour ce début de présentation.
Il est vraiment beau ce FM3 !
Effectivement, j'ai vu une video sur le Tube montrant le fonctionnement de l'oeil magique : Accord et niveau stereo. Je ne savais même pas qu'il existait des EM?? avec deux traces distinctes.
Le bouton d'accord est-il démultiplié ou en prise directe sur le CV ?
Bravo pour cette acquisition !

[pvphil]

Bonsoir Marc,

Merci.

Oui, effectivement le bouton d'accord est démultiplié.

On ne voit pas le mécanisme mais je devine qu'il s'agit d'un double arbre concentrique, car je vois 1 seul axe tourner alors le bouton de réglage et le cadran d'accord évoluent à des vitesse différenciées.

Le mécanisme est extrêmement doux,souple et précis, sans aucun jeu. C'est très bien réalisé.

[Wagtbtoobz]

Je ne savais même pas qu'il existait des EM?? avec deux traces distinctes.

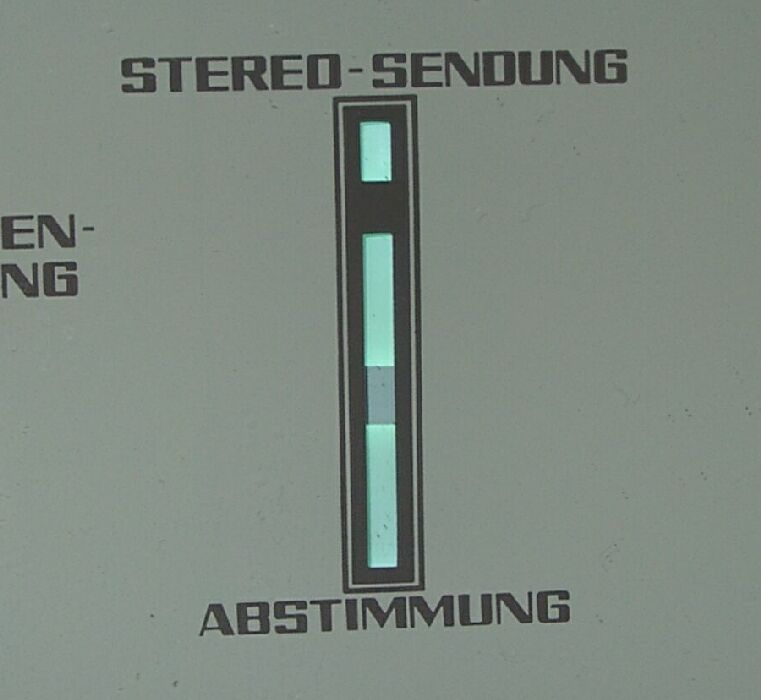

EMM801 et 803, un seul canon, un seul écran (le ruban) et deux séries de plaques déviatrices .... En fait la 1ère paire est pilotée par la triode, raccordée à la ligne de CAG, la seconde fonctionne en "tout ou rien" , pour le témoin "STEREO" ... ce sont des tubes assez rares. Le 801 a les plaques superposées, le 803 a les plaques juxt'apposées ...

[mimi80]

L'emm803 se retrouve beaucoup sur les radios allemandes entre autre


[Padawan]

C'est chouette ! Un bel appareil ! J'adore suivre tout ça avec mes yeux de ... De ... Padawan
