Luxman MA-88

[Antivolt]

Je vous présente un amplificateur à tubes, rare en nos contrées occidentales, le bloc mono Luxman MA-88.
Il n'existe qu'au Japon.
Créé en 1993, il célèbre le 70 ème anniversaire de la firme.

Tout comme le préampli CL-38, son design aura été pensé pour être "attractif".
Il m'avait tapé dans l'œil lors de son essai dans la NRDS n°182 de novembre 1994,
avec ses deux beaux transformateurs et ses deux KT 88.

C'est un push-pull de KT 88 sur un transformateur de sortie Luxman OY 36.
45 W - 50 à 30 000 Hz.

Le circuit est un Williamson pentode.
Réglage du bias pour obtenir 0,57 V sur la résistance 12 Ohm de la cathode des KT 88.
L'étage driver est structuré autour d'une double triode 6CG7.
L'étage d'entrée est structuré autour d'une double triode 12BH7A. Un réglage du volume, cranté à 12 positions, sur résistances, est accessible à l'arrière de l'appareil.

Les tubes redresseurs sont 5UA GB et 6X4 WA.
L'alimentation secteur alternatif au Japon est calée sur 100 V.

Le châssis en métal de 1,6 mm est recouvert d'un plastique non résonnant.
Ce matériau devient malheureusement très cassant avec l'âge. J'y reviendrai.

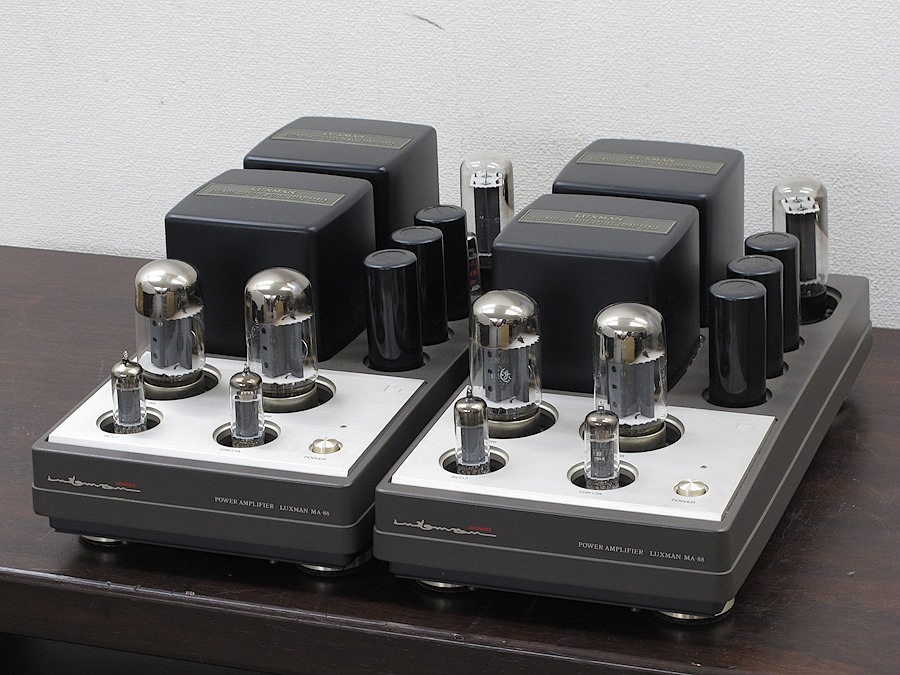

Luxman MA-88 PP de KT 88


6CGT en driver, 12BH7 premier étage


Noter le plastique FRP qui sera un problème avec l'âge : il casse pendant le transport.

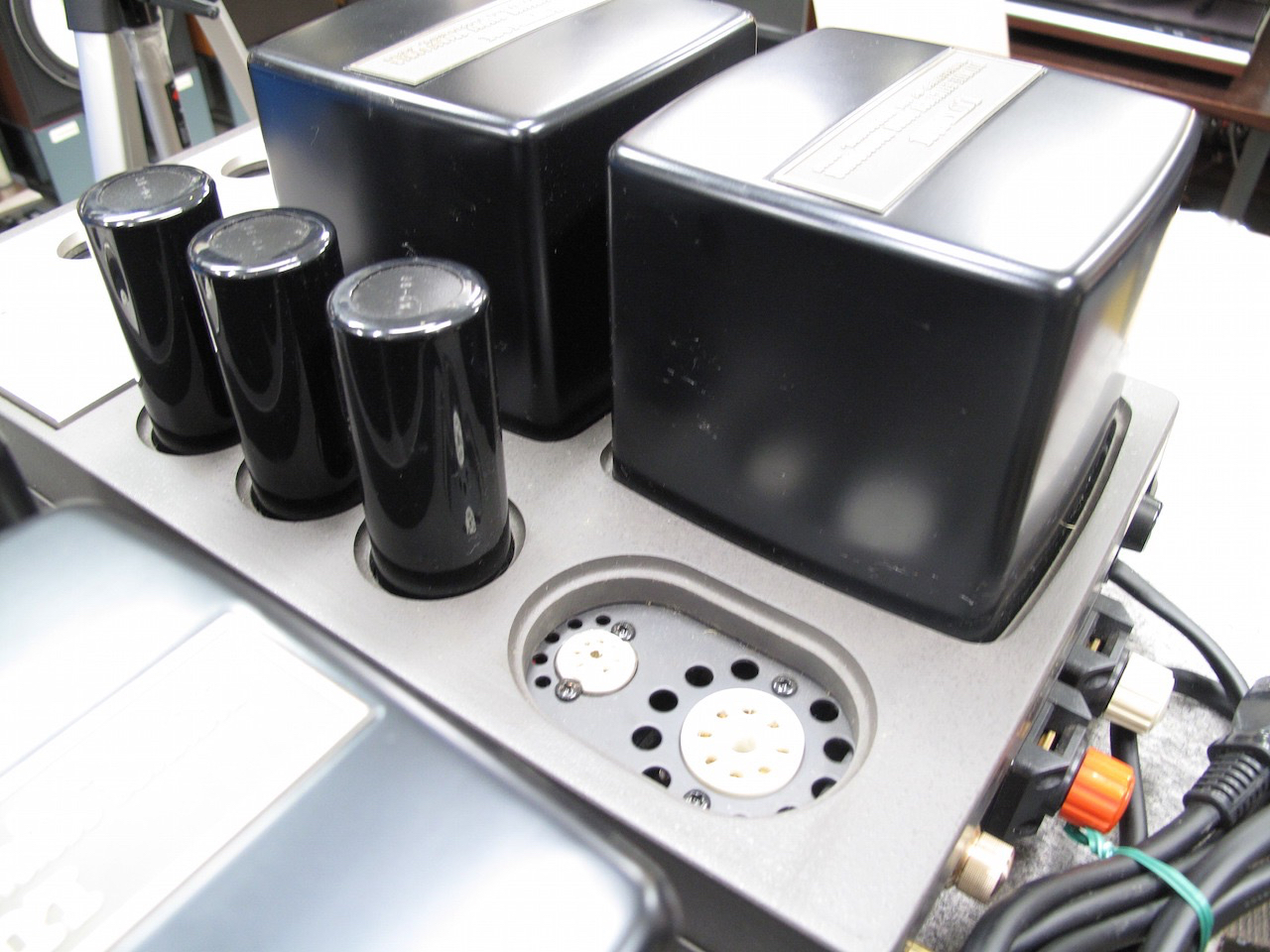

Emplacement des tubes redresseurs

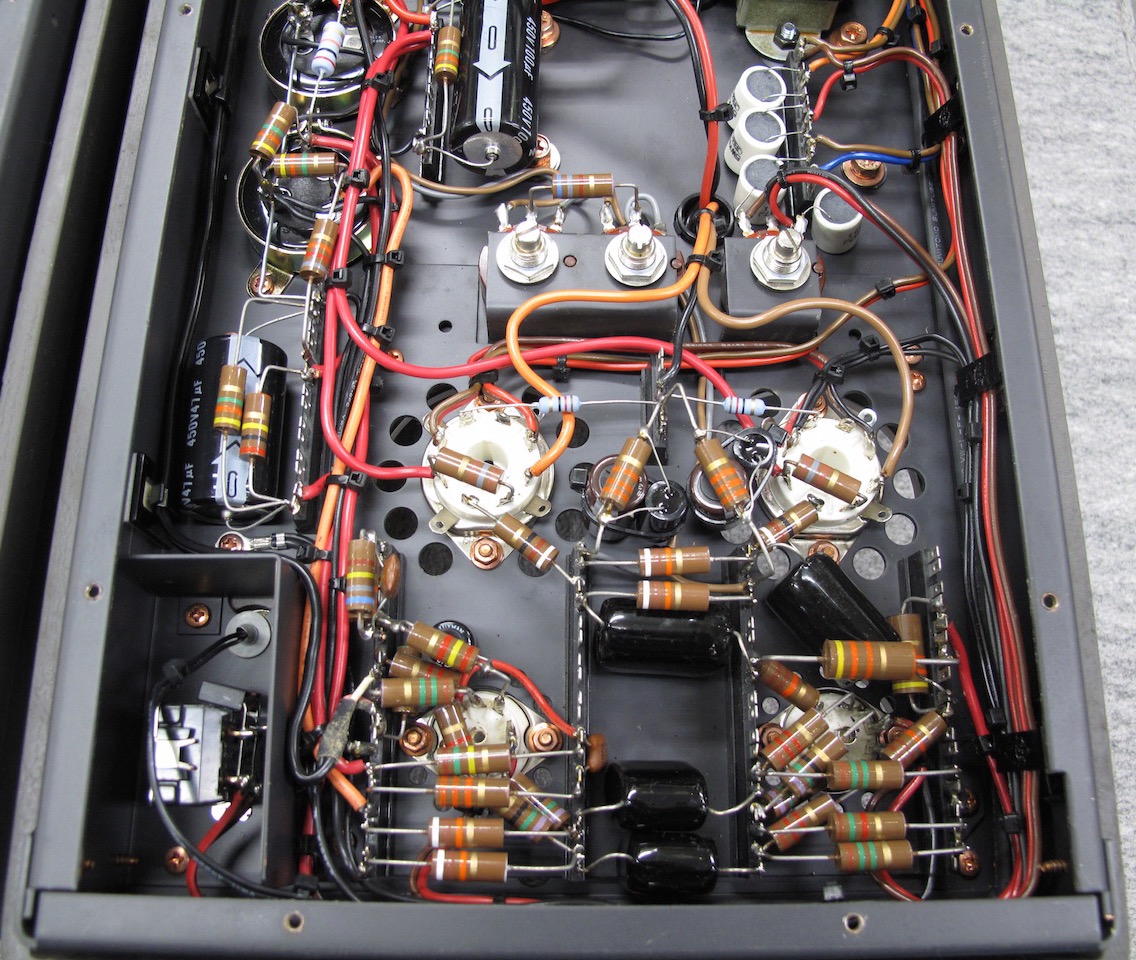

Câblage en l'air

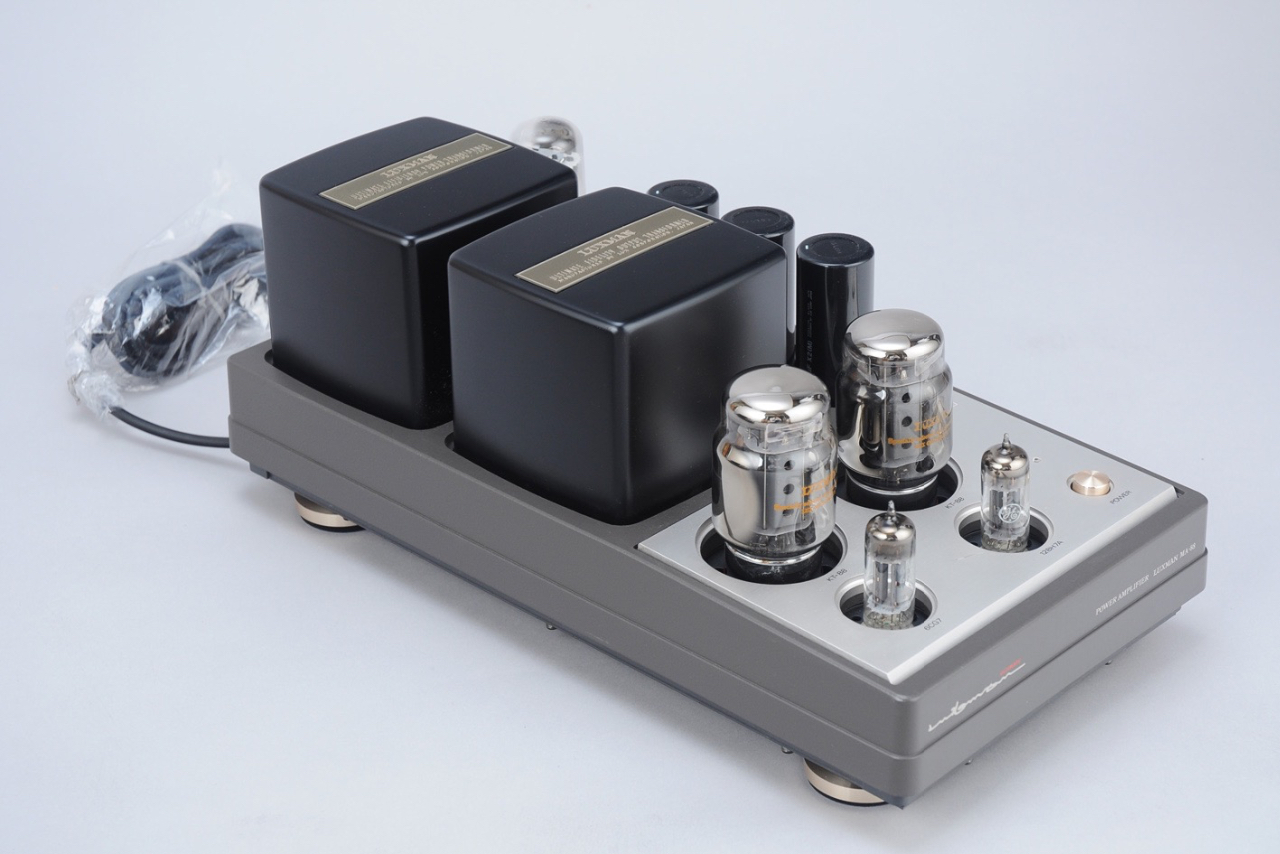

5UAGB et 6X4 WA en place


Entrée, volume cranté, bornier, 100 V AC

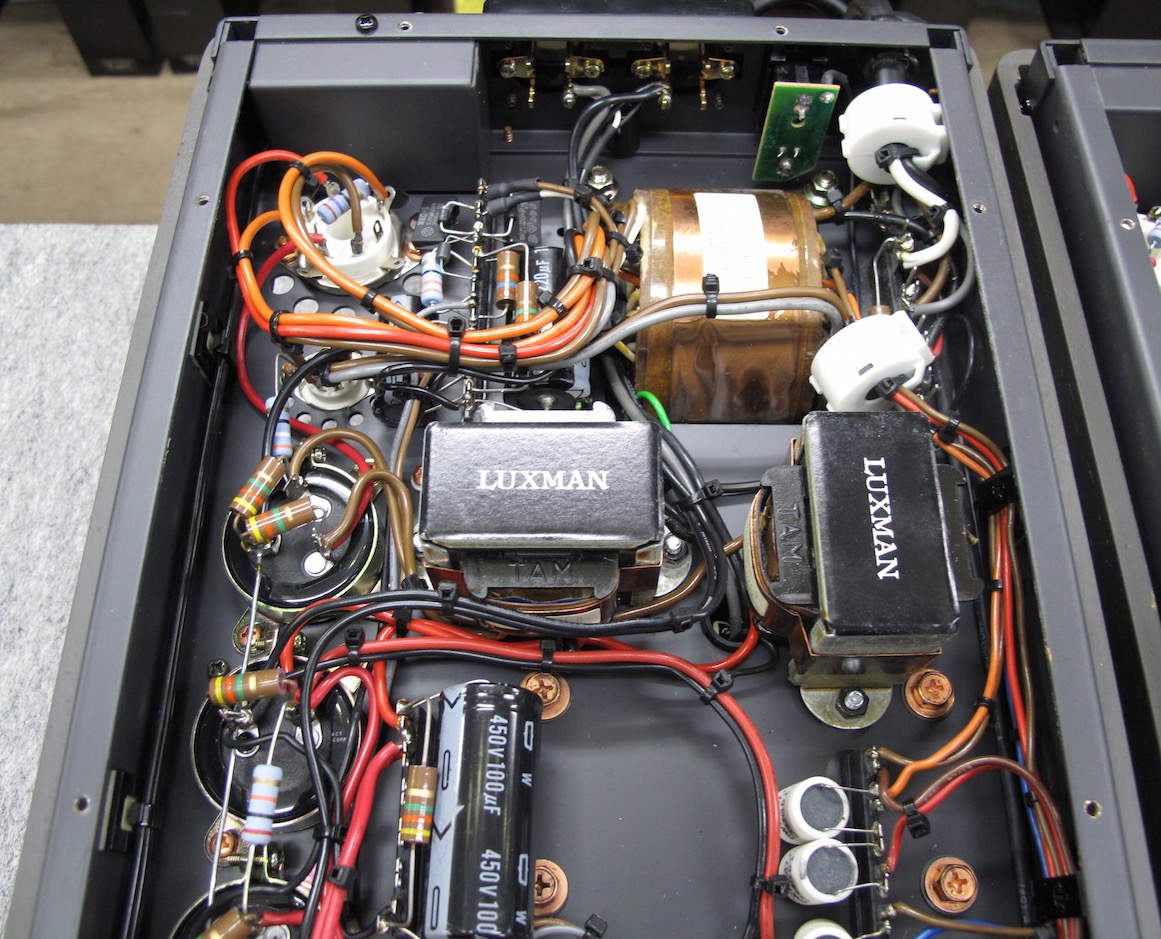

Câblage alimentation


Luxman MA-88 et CL-38


Référence complète du banc d'essais de la Nouvelle Revue du Son :

Luxman CL-38 + MA-88 , page 130, numéro 182 du mois de novembre 1994.

Prix de vente neuf : 64 000 F + 45 600 F x 2 .
Prix d'occasion au Japon : 3000 € ... sans le transport ( 17 kg x 2 ) .

[Antivolt]

Stéréo avec Luxman MA-88


Non seulement le Luxman MA-88 n'est disponible en occasion qu'au Japon, mais son schéma n'est pas trés facile à trouver.
En voici une mauvaise photo ci-dessous.

Schéma du MA-88


Sur la moitié inférieure du schéma : alimentation des différents étages.
Chaque filament de tube possède son enroulement secondaire.
Notez les trois redressements : à diodes pour la polarisation négative,
5UA et 6X4 pour la THT positive.

Sur la moitié supérieure du schéma : structure Williamson,
réglage du bias.

Design étudié


Le design est homotétique au schéma : sur la plaque avant
les 4 tubes du signal, à l'arrière l'alimentation avec son transformateur,
les deux tubes redresseurs, les 3 capacités de filtrage. Le transformateur
de sortie fait le lien. Le tout donne une impression de rigueur élégante.

Transformateurs Luxman


[Jo775]

Superbe !

[hoplat]

Pfffffffff, du beau et à l'écoute ça doit être surement plaisant

[Antivolt]

Superbe !

Pfffffffff, du beau et à l'écoute ça doit être surement plaisant

Un de nos collègues étasunien a craqué sur une paire de ces Luxman MA-88, en emballage d'origine.
Quasi neufs. Ultra rares.
Expédition UPS.
Gross malheur à l'arrivée : le plastique gris qui recouvre le châssis était brisé sur un des deux appareils.

Totalement désolé, ce monsieur l'était d'autant plus que l'écoute des Luxman jumeaux était à tomber.
Extraordinaire pour un Williamson pentode.

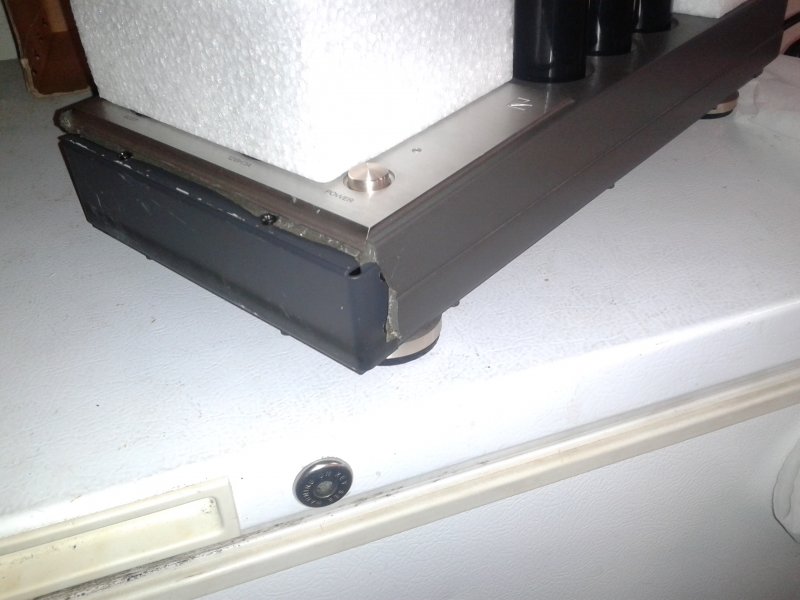

Attention fragile ! [ Photo Audiokarma ]


Cassé ! Mal réparé ! [ Photo Audiokarma ]

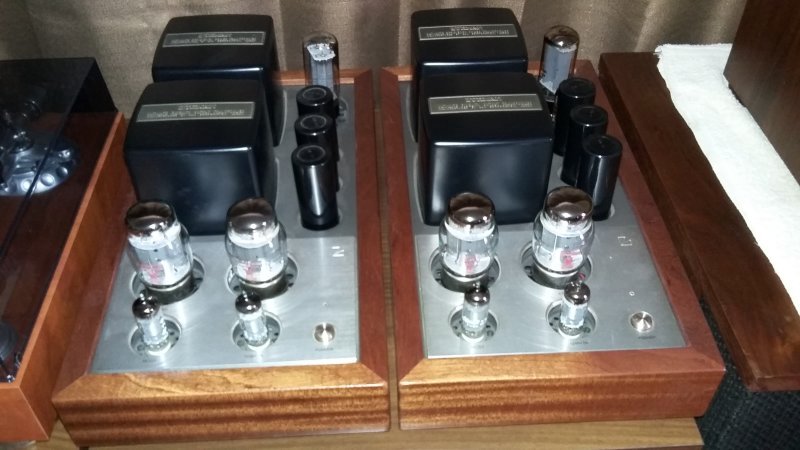

Du coup il a refait, en bois précieux, la bordure des deux MA-88. [ Photo Audiokarma ]


C'est joli mais un peu lourd... Le design est perdu

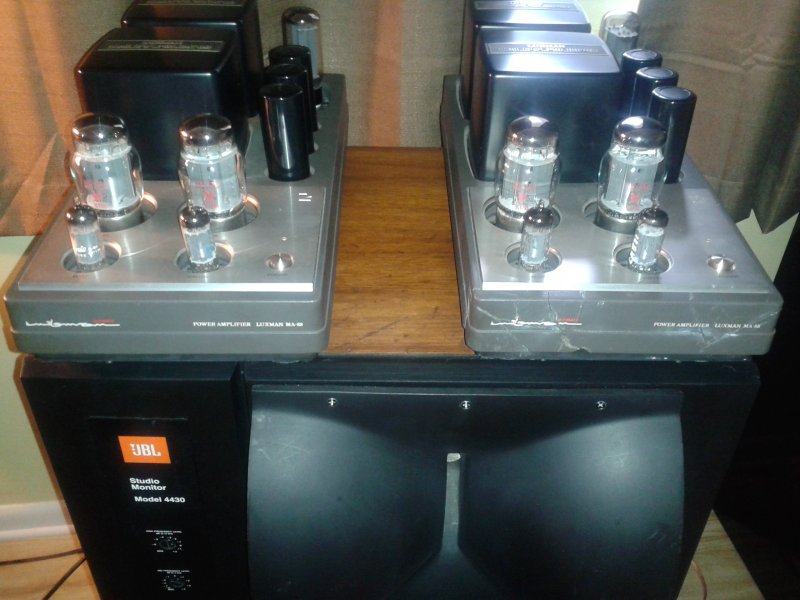

[ Photos Audiokarma ]
