Amplificateur bi-amplification active
- Petitloup54
- Membre éminent
- Messages : 1557
- Enregistré le : dim. 6 janv. 2013 10:55
- Localisation : nancy
Amplificateur bi-amplification active
Je profite du mauvais temps pour me remettre dans mes projets inachevés mais avant cela, je voulais partager avec vous un projet de l'ami Patrick que j'ai actuellement en pension.
C'est une idée de départ partant du principe que la multiplication active, malgré ses qualités évidentes, reste assez compliquée à mettre en oeuvre et prend pas mal de place. L'idée, donc, était de créer un ampli "tout en un".

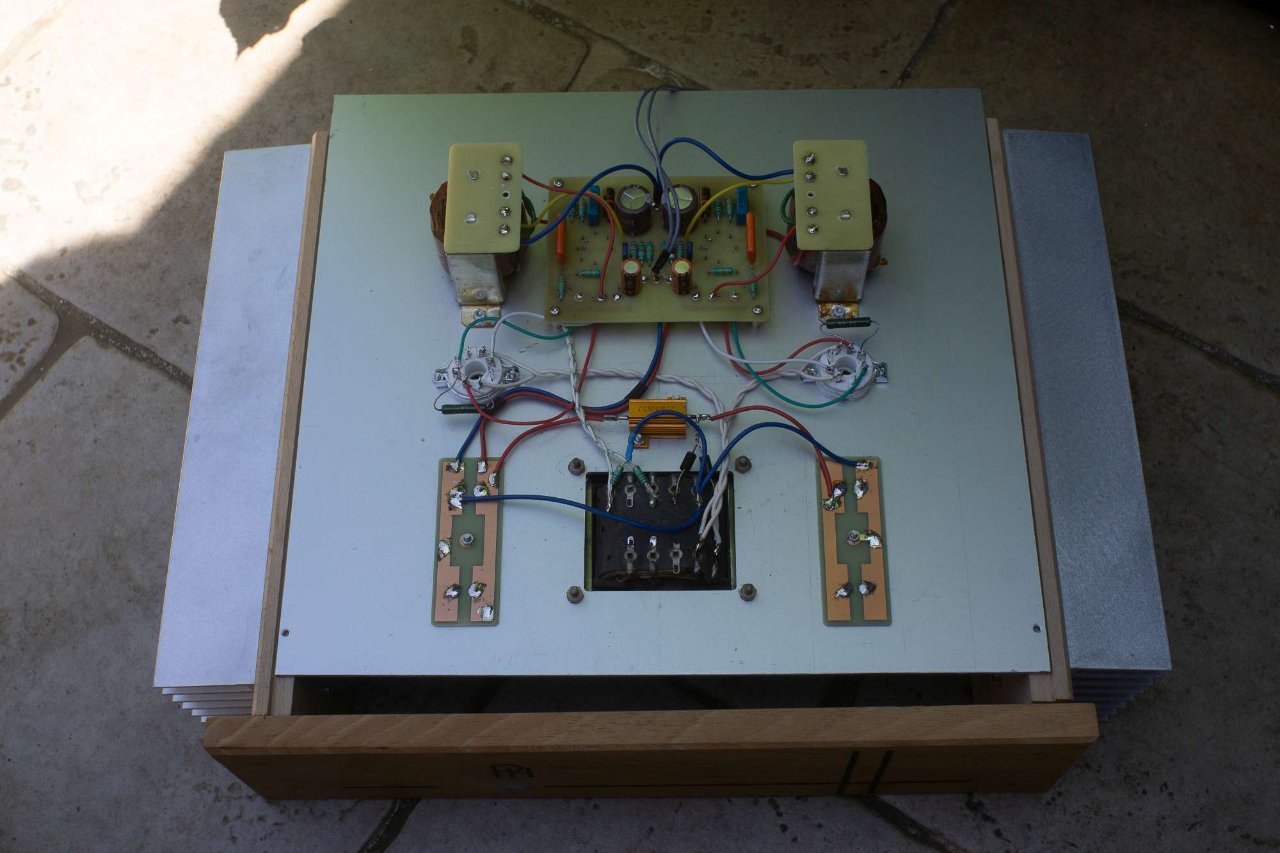

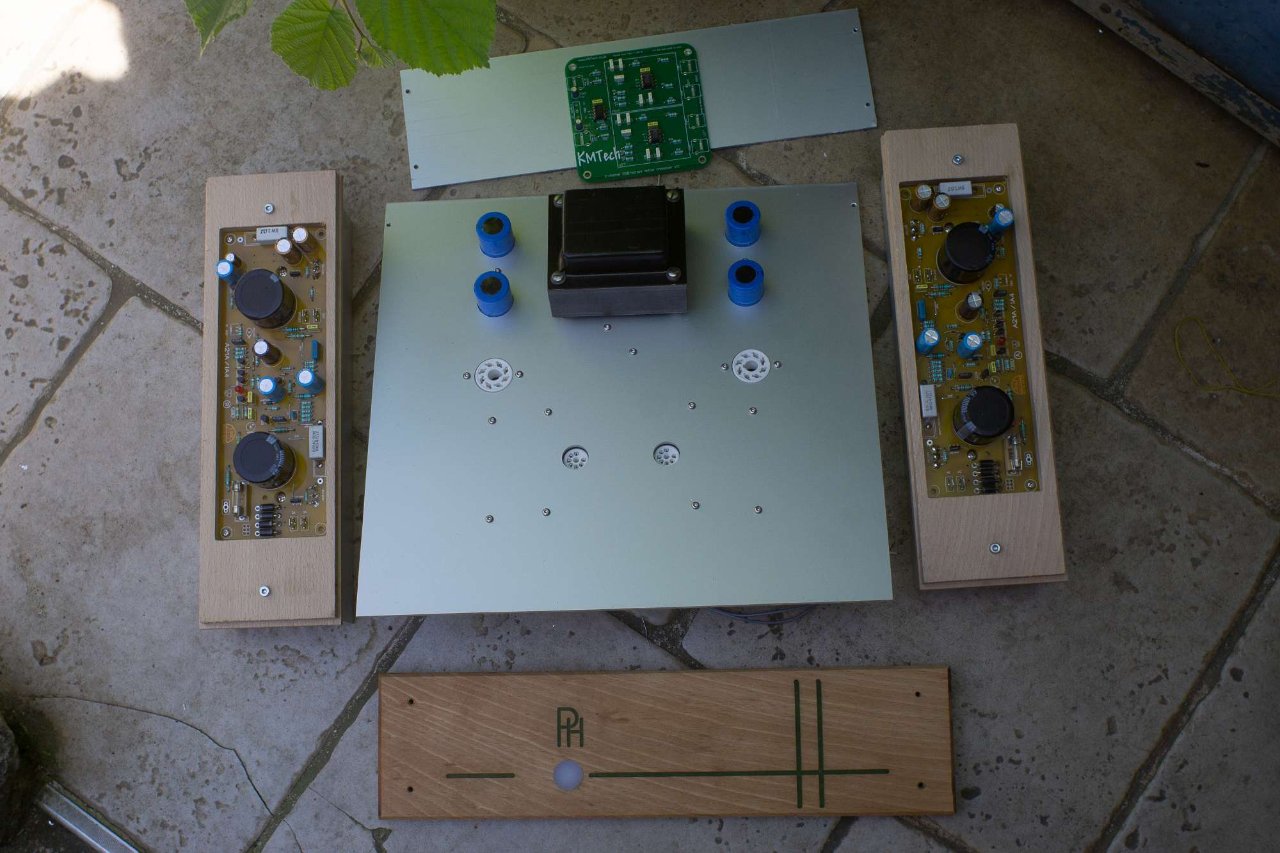

le "Bi-ampli" est donc composé de :
- un ampli stéréo classe A "Sugden A21" de 2 x 20 watts (dévolu aux basses)
- un ampli stéréo à tube de type SE utilisant en entrée une 6AU6 et en
sortie une 6L6. Les transformateurs de sortie sont des Grundig. (dévolu
aux médiums/aigus)
Puissance estimée de 4 watts environ.
- un filtre actif 2 voies 12 db/octave ayant une coupure à 800 htz. (Possibilité de personnaliser le filtrage en fonction de la coupure désirée)
Le boîtier reste de taille relativement raisonnable malgré ses 2 gros radiateurs.
Je l'ai branché sur mes JBL L200 pour pouvoir le tester.
En passif, je trouve ces dernières un peu difficile à driver et je préfère largement les utiliser en bi-amplification.
Déjà, l'installation est hyper simple (hormis les câbles doublés pour alimenter indépendamment boomer et compression 1")
Le choix des amplis (classe A + tube) me semble judicieux.
Le résultat est vraiment sympa avec une bonne énergie dans le grave et un médium aigu détaillé et sans agressivité.
Je vais aller un peu plus loin dans mes essais mais le résultat est déjà très intéressant
C'est une idée de départ partant du principe que la multiplication active, malgré ses qualités évidentes, reste assez compliquée à mettre en oeuvre et prend pas mal de place. L'idée, donc, était de créer un ampli "tout en un".
le "Bi-ampli" est donc composé de :
- un ampli stéréo classe A "Sugden A21" de 2 x 20 watts (dévolu aux basses)
- un ampli stéréo à tube de type SE utilisant en entrée une 6AU6 et en
sortie une 6L6. Les transformateurs de sortie sont des Grundig. (dévolu
aux médiums/aigus)
Puissance estimée de 4 watts environ.
- un filtre actif 2 voies 12 db/octave ayant une coupure à 800 htz. (Possibilité de personnaliser le filtrage en fonction de la coupure désirée)
Le boîtier reste de taille relativement raisonnable malgré ses 2 gros radiateurs.
Je l'ai branché sur mes JBL L200 pour pouvoir le tester.
En passif, je trouve ces dernières un peu difficile à driver et je préfère largement les utiliser en bi-amplification.
Déjà, l'installation est hyper simple (hormis les câbles doublés pour alimenter indépendamment boomer et compression 1")
Le choix des amplis (classe A + tube) me semble judicieux.
Le résultat est vraiment sympa avec une bonne énergie dans le grave et un médium aigu détaillé et sans agressivité.
Je vais aller un peu plus loin dans mes essais mais le résultat est déjà très intéressant
- 6336A
- Membre no life
- Messages : 2684
- Enregistré le : mer. 27 févr. 2019 09:20
Re: Amplificateur bi-amplification active
Bonjour
Quelle est la nature du filtre actif, et comment réglez-vous le niveau entre l'ampli de grave et celui d'aigu ?
Quelle est la nature du filtre actif, et comment réglez-vous le niveau entre l'ampli de grave et celui d'aigu ?
NAN !
Jean-François Robert, apprenant en électronique.
Jean-François Robert, apprenant en électronique.
- Petitloup54
- Membre éminent
- Messages : 1557
- Enregistré le : dim. 6 janv. 2013 10:55
- Localisation : nancy
Re: Amplificateur bi-amplification active
Jean-François
Pour le réglage de niveau, 2 potentiomètres à l'arrière permettent d'ajuster le médium-aigu par rapport au grave
Pour le réglage de niveau, 2 potentiomètres à l'arrière permettent d'ajuster le médium-aigu par rapport au grave
- 6336A
- Membre no life
- Messages : 2684
- Enregistré le : mer. 27 févr. 2019 09:20
Re: Amplificateur bi-amplification active
Ok. Et pour le filtre actif ?
NAN !
Jean-François Robert, apprenant en électronique.
Jean-François Robert, apprenant en électronique.
- Petitloup54
- Membre éminent
- Messages : 1557
- Enregistré le : dim. 6 janv. 2013 10:55
- Localisation : nancy
Re: Amplificateur bi-amplification active
Je demande à Patrick
- damien
- Membre no life
- Messages : 3934
- Enregistré le : mer. 9 févr. 2011 16:02
- Localisation : Nancy
Re: Amplificateur bi-amplification active
Intéressant!
Voilà la raison pour laquelle je souhaite vendre mes enceintes Altec. Trop chiant et compliqué à mettre en oeuvre pour le moment (peu de temps consacré à l'écoute, pas les compétences pour les réglages, trop encombrant, stressant avec deux enfants qui tournent autour des enceintes, etc.)
On pourra écouter ça lors de ma prochaine venue ?
Voilà la raison pour laquelle je souhaite vendre mes enceintes Altec. Trop chiant et compliqué à mettre en oeuvre pour le moment (peu de temps consacré à l'écoute, pas les compétences pour les réglages, trop encombrant, stressant avec deux enfants qui tournent autour des enceintes, etc.)
On pourra écouter ça lors de ma prochaine venue ?
Damien
Cherche 1 haut-parleur pioneer pax15b / pax38b
Cherche 1 haut-parleur pioneer pax15b / pax38b
- Petitloup54
- Membre éminent
- Messages : 1557
- Enregistré le : dim. 6 janv. 2013 10:55
- Localisation : nancy
Re: Amplificateur bi-amplification active
en fait le niveau de grave ou de médium aigu est réglé avant d'attaquer les amplis ( en sortie de filtre actif) ce qui permet de doser du coup les sorties d'amplis et le niveau d'attaque des 2 HP graves /Médium-Aigu ... et pas de soucis Damien, ce sera au programme
- m3uh04
- Super membre
- Messages : 684
- Enregistré le : mar. 5 juil. 2016 15:45
- Localisation : Par là ... (13 ou 04)
Re: Amplificateur bi-amplification active
Salut,
Je voulais faire quelque chose d'équivalent pour mes enceintes a une époque, après avoir vu passer une annonce pour un ampli Cinénova Grande. L'idée du gain de place par rapport à 3 amplis stéréo est très alléchant même si la référence cité nécessite toujours en filtre actif à part.
En tout cas le travail de Patrick est toujours aussi soigné il a de la gueule cet appareil !
A plus,
Je voulais faire quelque chose d'équivalent pour mes enceintes a une époque, après avoir vu passer une annonce pour un ampli Cinénova Grande. L'idée du gain de place par rapport à 3 amplis stéréo est très alléchant même si la référence cité nécessite toujours en filtre actif à part.
En tout cas le travail de Patrick est toujours aussi soigné il a de la gueule cet appareil !
A plus,
Vincent
"La bonne taille c'est quand les pieds touchent par terre" Coluche
Du coup c'est valable pour des enceintes ?
"La bonne taille c'est quand les pieds touchent par terre" Coluche
Du coup c'est valable pour des enceintes ?
-
- Membre éminent
- Messages : 1134
- Enregistré le : ven. 18 juil. 2014 11:40
- Localisation : Grenoble
Re: Amplificateur bi-amplification active
Très sympa comme projet !!!
C'est vrai que notre passion peut vite prendre beaucoup de place ...
C'est vrai que notre passion peut vite prendre beaucoup de place ...
- rhr9
- Membre honoraire
- Messages : 116
- Enregistré le : jeu. 15 déc. 2011 19:44
- Localisation : Alsace
Re: Amplificateur bi-amplification active
Encore une bien belle réalisation !
Est-ce qu'il y aura plus de photos du "making-off" sur le site de Patrick H ?
Notamment la fixation des modules amplis et la face arrière.
Est-ce qu'il y aura plus de photos du "making-off" sur le site de Patrick H ?
Notamment la fixation des modules amplis et la face arrière.
-
