Etage de sortie lampes sur lecteur Philips CD620

[Phare_à_dés]

Bonjour à tous, ça faisait un bail et ça me manquait. Sincèrement. J'espère que tout baigne à bord du forum.

Je suis en train de "tweaker" une CD620. "C'est facile" paraît-il (tu parles... ). J'ai remplacé la plupart des condos
électrolytiques, et je vais habiller maintenant le TDA1541A de condos MKS, changer les AOP et passer en mode NOS...

Je viens vous voir ce soir car je voudrais poursuivre en installant un étage de sortie (préamp ?...) à lampes sur ma CD620
(et donc me passer des AOP ?).

En effet, il y a la place...


idem Marantz CD40, CD 883 and so on...


Je dois dire qu'après ma visite chez "le lampizator", je suis assez découragé . Beaucoup trop complexe pour moi.
Rappelons que je suis nul en câblage, soudage et opérations de toute sorte...

Je voudrais donc réduire le problème à l'acquisition et à la pose d'une carte en kit.

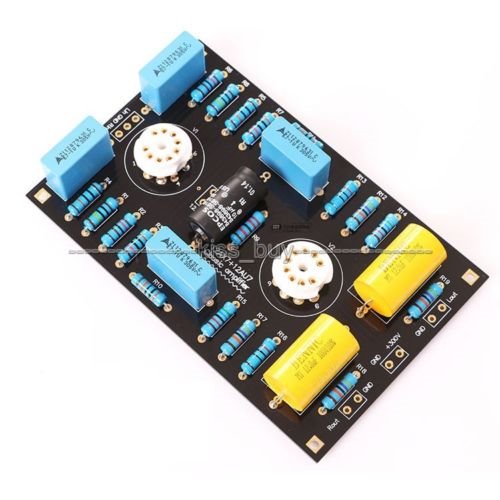

Voici ce que j'ai trouvé sur le net.

kit 1.jpg (40.48 Kio) Vu 6645 fois

Mes questions sont les suivantes :
1°) ce circuit est-il ad oc ? Faut-il que j'achète autre chose de différent, de meilleur ?
2°) si ce circuit convient, où sont les entrées et sorties et où dois-je le connecter sur la carte SVP ?

Merci bien à tous ceux qui pourront m'aider.

[Wagtbtoobz]

cela parait difficile à loger dans ton lecteur ... Et déjà comment loger l'alim ? à moins que tu montes un coffret extérieur ? ou que tu cherches du côté des tubes subminiatures (6021 ou 5718)

[Phare_à_dés]

Merci Wagtbboobz. Il y a bcp de place dans le coffret. Voici une photo plus explicite.


La question demeure de l'alim en effet. On trouve des kits ?

[deuvin]

Si c'est un simple buffer à tubes que tu as trouvé, ce n'est pas comme ça que ça fonctionne.
La suppression des aop de sortie s'accompagne de modifications différentes que je ne pourrais pas te détailler ici, comme tu l'as écrit, tu as visité le site de "Lampizator" et c'est assez complexe.
Je crois qu'il vends des kits, est-ce celui la? ça m'étonne...

tu as vu cette page?

https://passionhifivintage.wordpress.co ... ampizator/

[Phare_à_dés]

Salut deuvin.

Oui j'ai visité cette page. Le montage est joli. Mais hélas pas de mon niveau. Et on n'a pas les schémas ! C'est dire...

Merci bien deuvin pour la contribution.

[deuvin]

Je suis comme toi, j'aimerai bien le faire et niveau tubes je pense y arriver en montage en l'air mais niveau numérique je suis une bille et ma vue est trop mauvaise pour aller souder sur des cms.

Par contre changer les condensateurs autour du 1541 en suivant les préconisations de mister Lampizator je l'ai fait sur un DAC et c'est fantastique!

Sylvain

[Wagtbtoobz]

mais niveau numérique je suis une bille

nan justement, la sortie du DAC est analogique, par définition

[deuvin]

oui mais moi, ça ne me parle pas trop ce style de doc



[Wagtbtoobz]

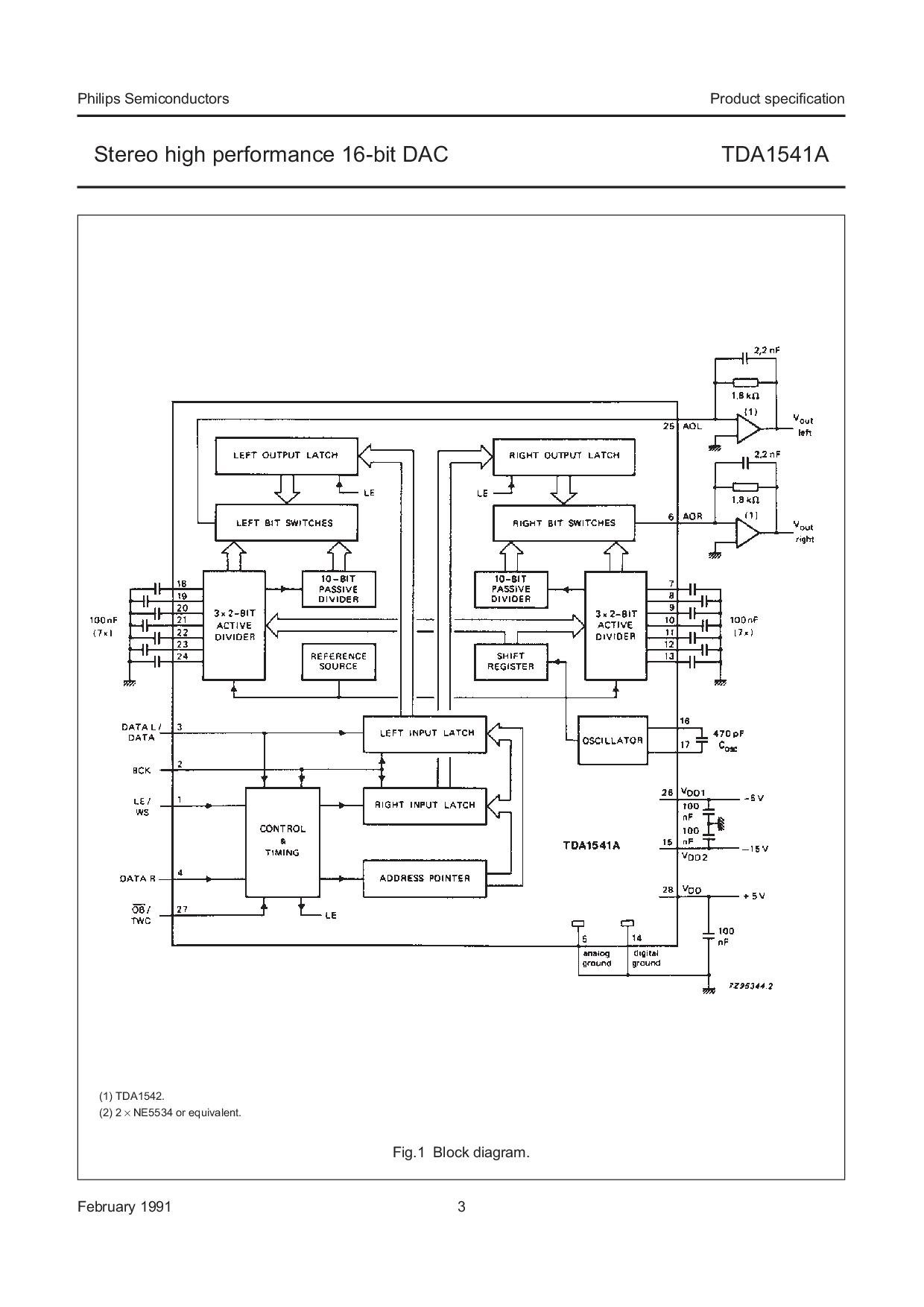

Bah, à quoi ça sert que Philips y se décarcasse ? C'est écrit : pins 6 et 25 , tu récupères les sorties analogiques R et L , ou Droite et Gauche

[alayn91]

Bonjour,
Bon, il y a quand même quelques comosants derrière les broches 6 & 25:


Convertisseur courant/tension, filtre passe-bas,...

Ou as-tu trouvé ce circuit imprimé ??

Edit: j'ai trouvé, ici: https://www.ebay.es/itm/Classic-Circuit ... SwFV9X09ml

et ce montage ne correspond pas à ce qu'il faudrait pour ce lecteur de CD.

Lecture: https://passionhifivintage.wordpress.co ... ampizator/
