Voici une série d'image de la réalisation du pavillon de grave aujourd'hui terminé et mis en place. Il reste quelques finitions cosmétiques à réaliser.
vue intérieure
l'ensemble

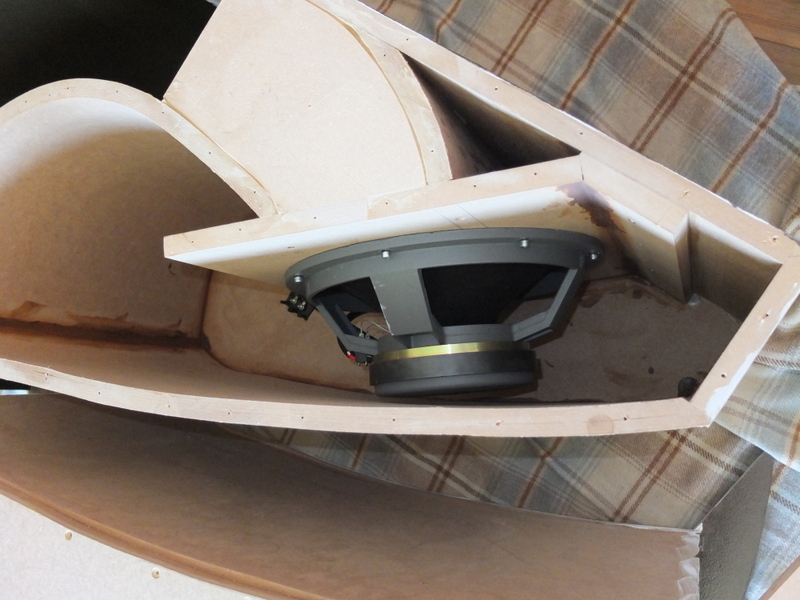

mise en place HP

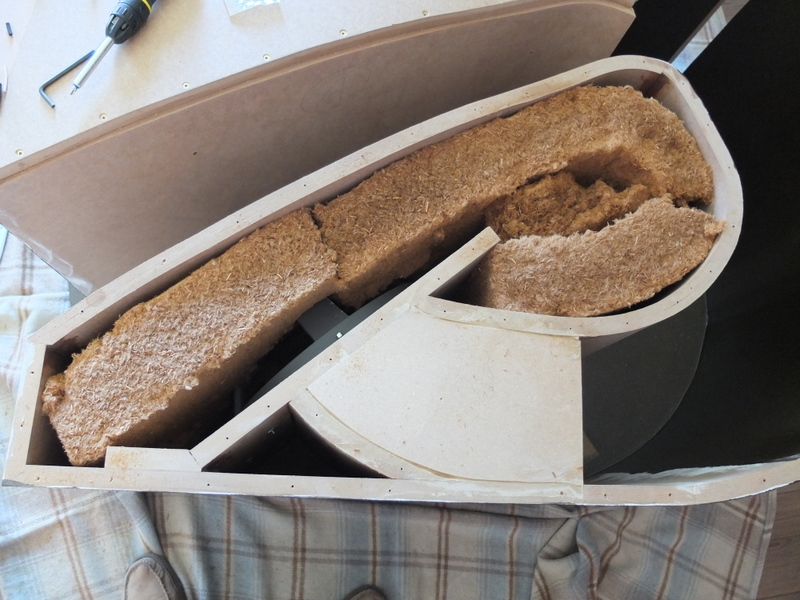

amortissement arrière en laine de bois

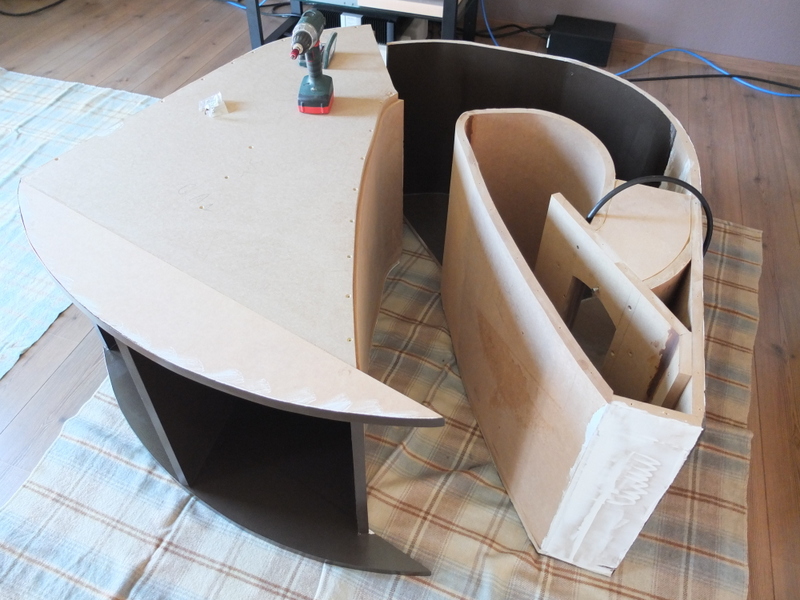

les deux parties avant assemblage

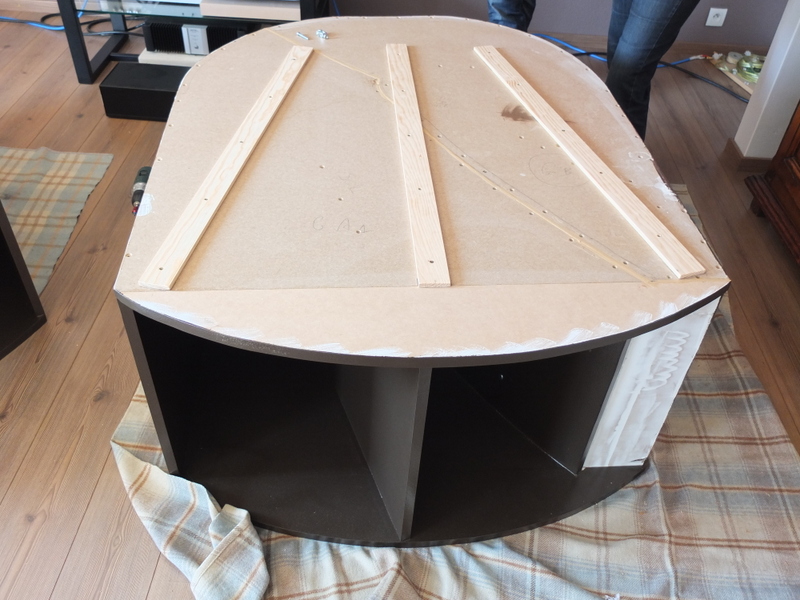

assemblé vue du dessous

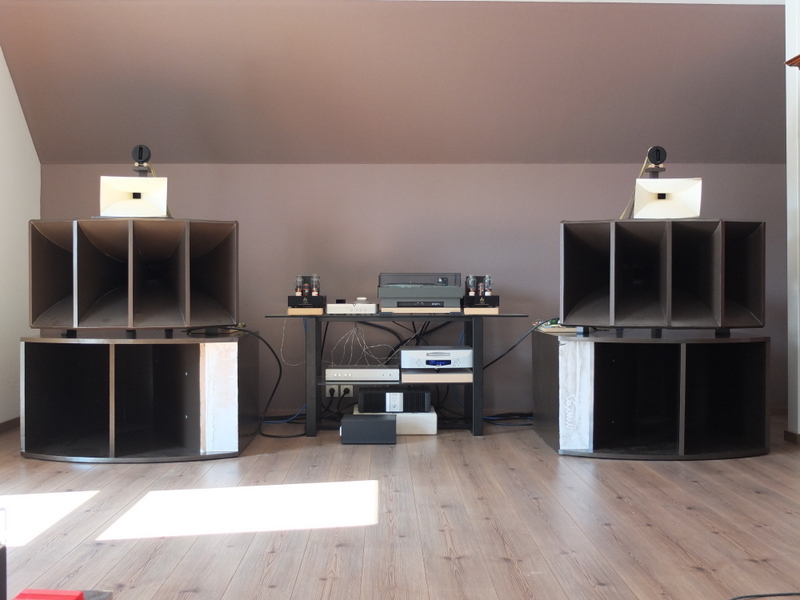

vue d'ensemble

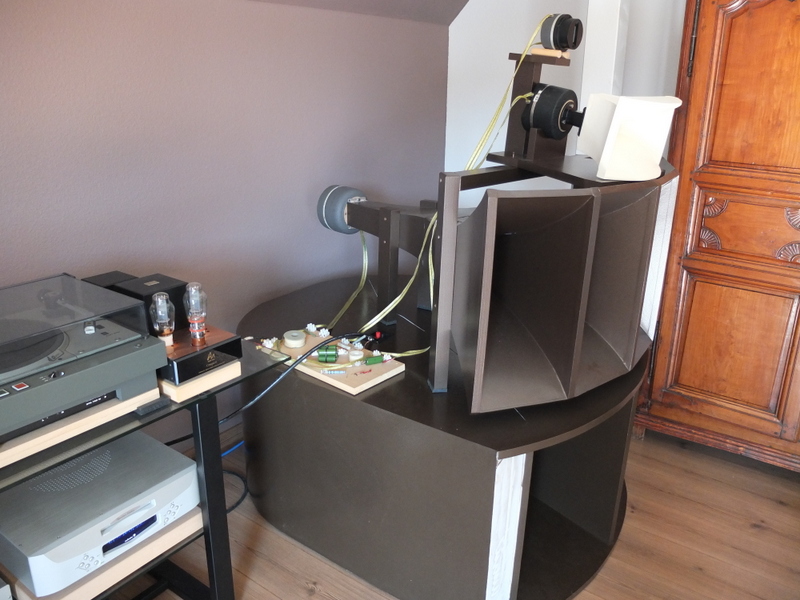

vue d'une voie
Modifié en dernier par l ours le jeu. 25 avr. 2013 17:49, modifié 2 fois.
Superbe !!!
Le charge close du HP semble n'avoir que très peu de volume , c'est bien ça ou c'est un effet d'optique ???
On se rend bien compte aussi de la taille avec les personnes à côté ...................
J'ai calculé le pavillon à partir de la formule pour les progression exponentiel: rien de neuf sous le soleil de l'acoustique.
L'influence de la charge arrière (pas loin de 100 litres),de la dimension de la gorge et de la position dans le local a été travaillé sur AJ Horn, un logiciel allemand spécialisé dans les calcul de pavillon à la précision surprenante.
Fréquence de coupure, courbe de réponse etc... calculées = résultats mesurés !
Le rendu m'est bien connu étant donné que ce pavillon est en service chez moi depuis 5 ans et je n'ai fait que le cloner pour Bernard qui le même système que moi. Il a été fabriqué en deux exemplaires.Le grave produit me convient: sec, modulé avec des nuances et une grande variété de timbres et surtout une rapidité qui fait qu'il n'y a pas de décrochement d’énergie par rapport aux compressions qui s’occupent du reste à partir de 300 Hz, du moins aux niveaux d'écoute qu'autorisent nos pièces.
Ce résultat n'est obtenu qu'avec une longue progression de la mise au point du filtre car le grave possède beaucoup d'harmoniques qui sont reproduites par les autres voies et tant que le filtrage n'est pas optimisé le grave ne sera pas satisfaisant.
Jean , la prochaine étape du travail chez Bernard concernera l'acoustique de la pièce ( réverb entre 0.5 et 1.2 s actuellement contre 0.2 à 0.45 chez moi) et ensuite on s'attaquera à la partie vinyles.....
