Un p'tit commutateur audio 10 entrées

[Arch Stanton]

Double arbres à cames en tête, aucun risque de court-circuiter deux entrées (sauf micro-rupteur défaillant bien sûr, mais c'est du Cherry), même dans les transitions.
Il peut aussi faire une entrée vers six sorties.
Télécommandable puisque motorisé.

[pvphil]

Double arbres à cames en tête, aucun risque de court-circuiter deux entrées (sauf micro-rupteur défaillant bien sûr, mais c'est du Cherry), même dans les transitions.
Il peut aussi faire une entrée vers six sorties.
Télécommandable puisque motorisé.

Chapeau pour cette réalisation, moderne certes, mais très belle et réussie aussi.

[pazalaza]

je concours avec mes collègues... superbes réalisation messieurs... peut-importe que ce ne soit pas vintage du moment que c'est efficace

et ca semble l'être

[Arch Stanton]

Merci les amis.

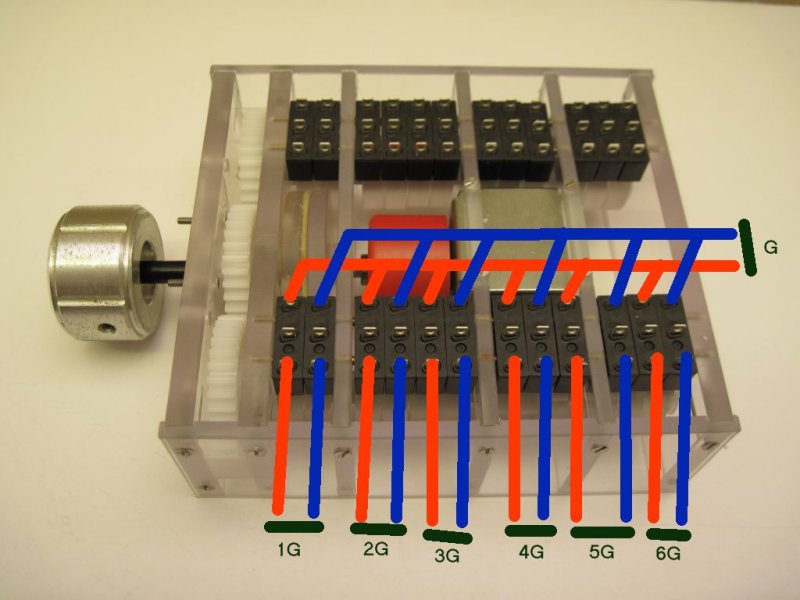

Pour ceux qui se demandent pourquoi il y a deux fois trop de commutateurs voici un schéma de câblage :


Je commute le point actif ET la masse.

Vous remarquerez que c'est un prototype différent, première génération.
