The Fisher X-101

[Unic]

Merci.

[Unic]

Sur mon exemplaire, je n'ai pas de 33nF en parallèle de la 47k.
Je vous posterai une photo tout à l'heure.

[6336A]

En fait, la présence et la valeur de ce condensateur est déterminée à l'oscillo, en regardant la réponse sur un signal carré, à 10 khz par exemple. Elle permet d'atténuer un pic à la montée.
Elle dépend beaucoup du transfo de sortie...
Certains concepteurs préfèrent ne pas la mettre, car ils trouvent à l'écoute une différence dans l'aigu.
C'est un peu la magie de la hifi... Vaut il mieux satisfaire un banc de mesure, ou l'écoute ? Car parfois cette capa est vraiment nécessaire, à l'écoute comme aux mesures.

[Unic]

Merci de ton explication, Jean-François.
C'est des plus pédagogique.

Je ne vais pour l'instant pas l'ajouter pour ne pas déroger à l'état d'origine, mais si l'écoute n'est toujours pas concluante, sa mise en place est des plus aisé et je m'y attellerai.

Voici la photo promise (sur tube V3).

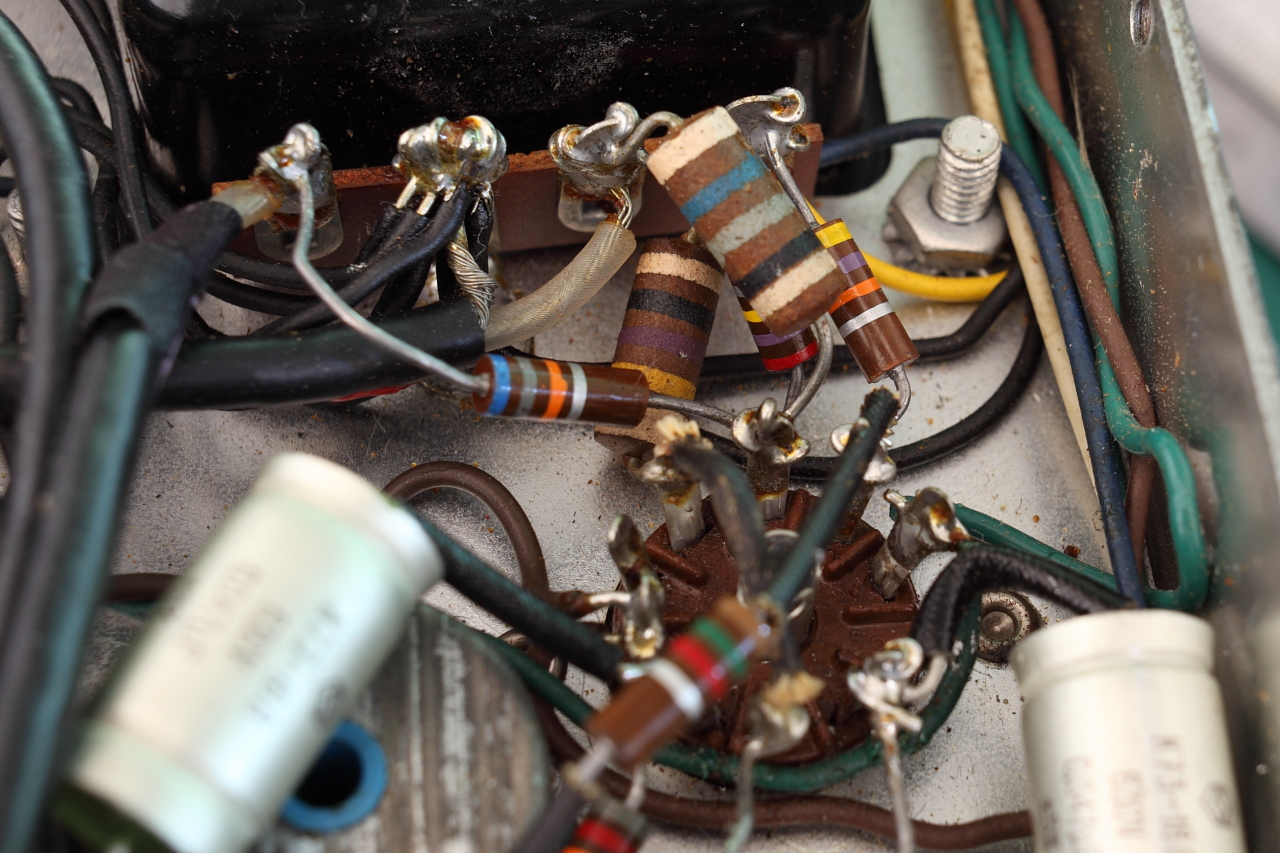

On aperçoit au premier plan le C26 (68pF), derrière lui le C27 (47pF) et rien en parallèle de la R40 (47K), donc pas de C28 (33pF).
D'ailleurs, dois-je aussi m'intéresser aussi à ce 68pF ?

Fisher X-101_Détail_Contre-réaction_V3.JPG (574.83 Kio) Vu 1522 fois

[6336A]

Oui, si tu as un mica, ça serait très bien.

[Unic]

La boîte à lettres était bien pleine ce matin.
Un peu de Lithuanie, un peu de Bulgarie et un peu d'Italie. Vive l'Europe !
De quoi occuper la soirée.

Composants pour Fisher X-101.JPG (647.45 Kio) Vu 1469 fois

[Unic]

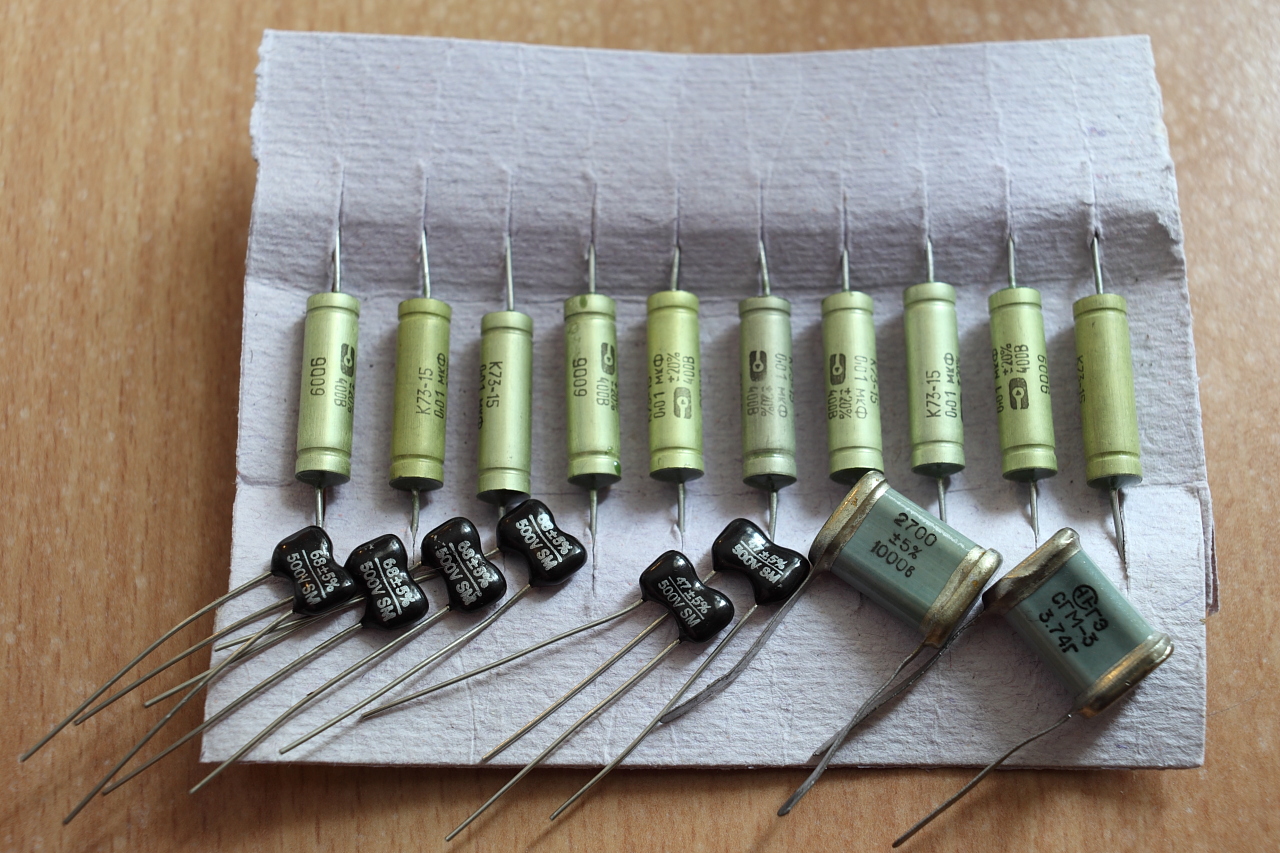

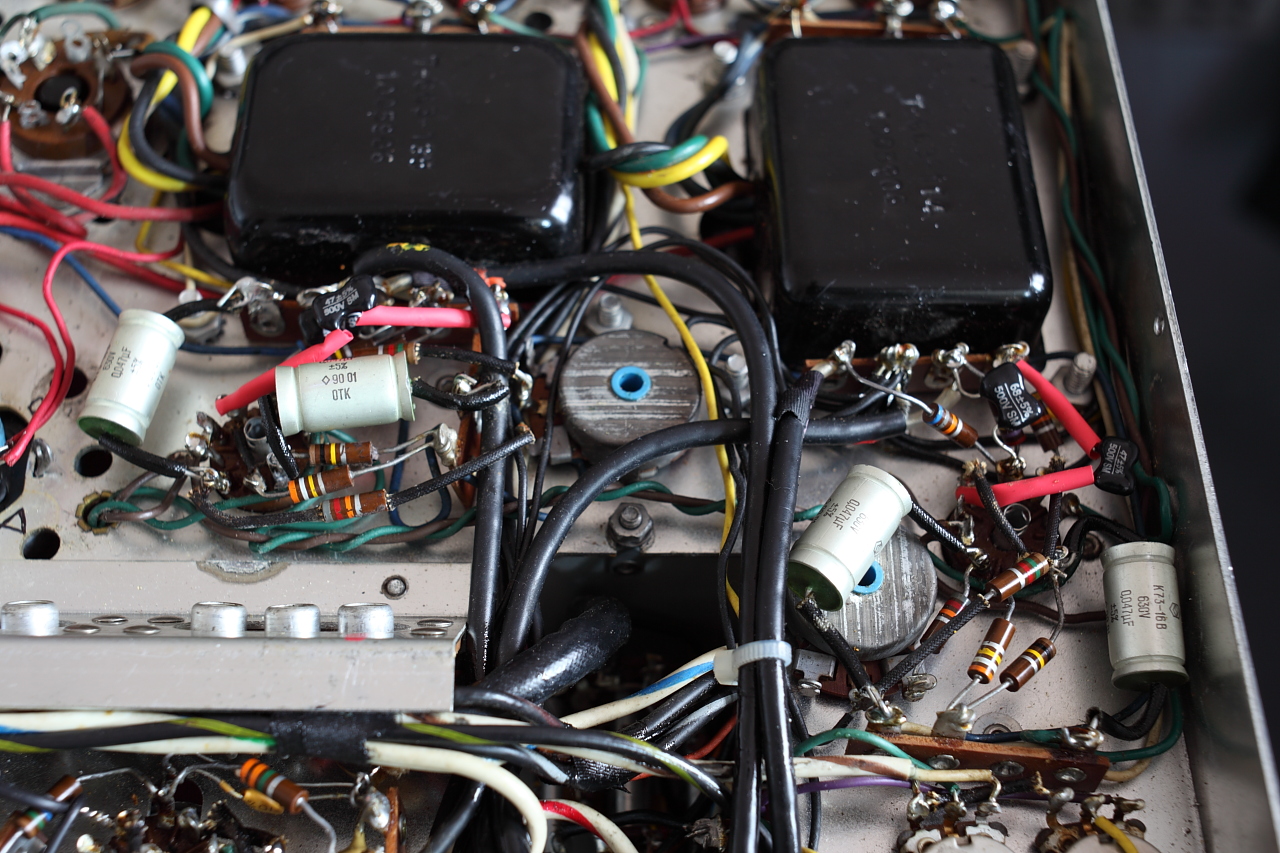

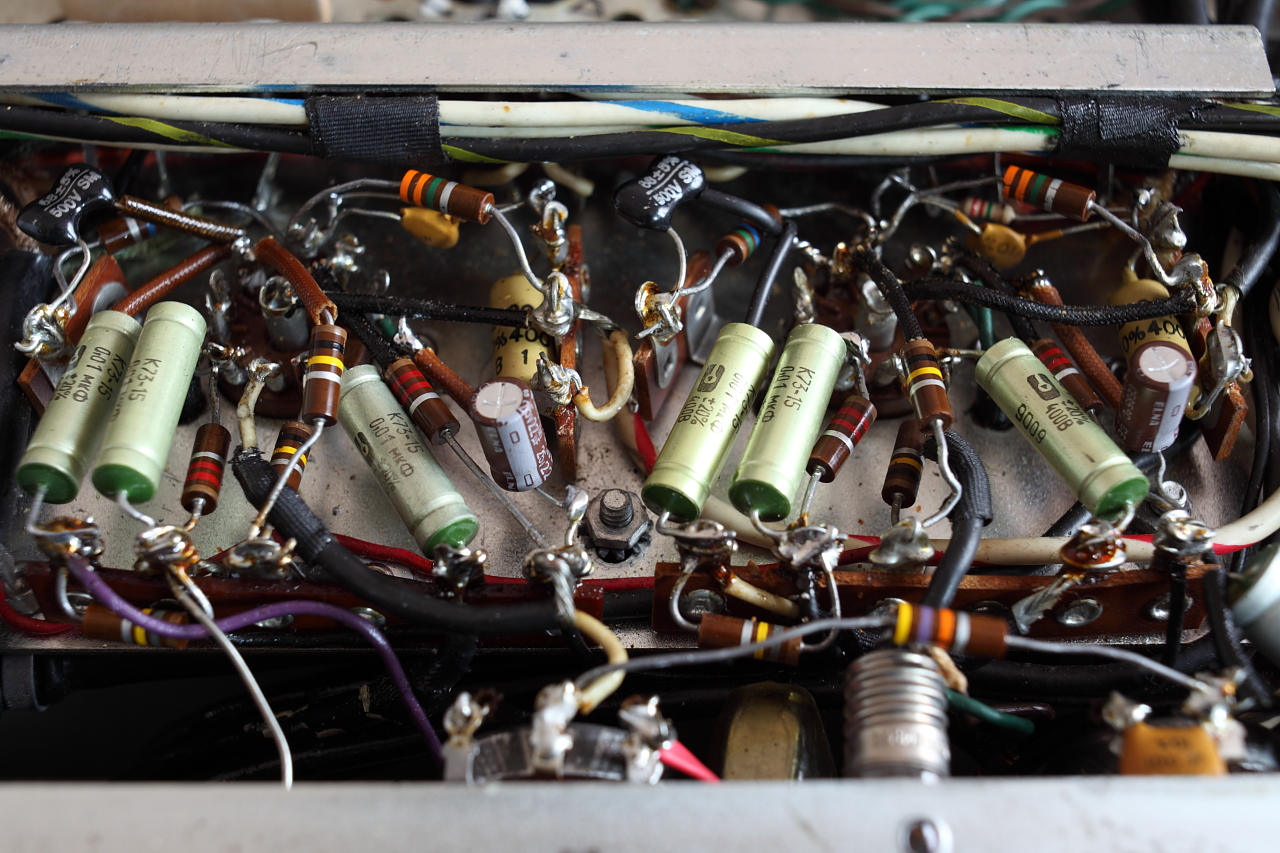

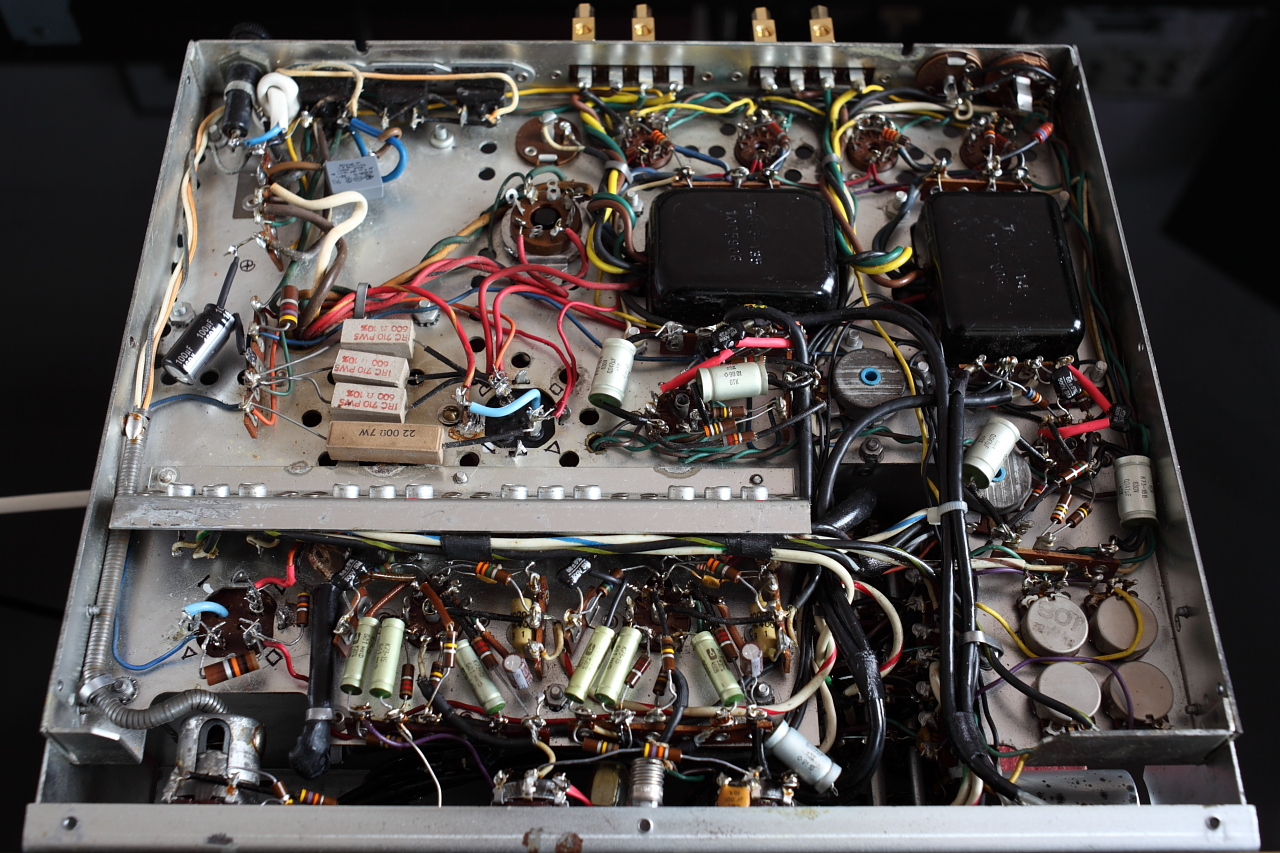

Réfection d'hier soir :
remplacement des C44 & C21 (2700pF/1000V mica argenté 5% russes),
remplacement des C27 & C50 (47pF/500v mica argenté contemporains),
remplacement des C16/C26/C39/C49 (68pF/500v mica argenté contemporains),
remplacement des C17/C22/C23/C40/C45/C46 (10nF/400v K73-15 russes)

Ce qui avait déjà été remplacé la semaine dernière :
C19 & C42 (22nF/630v K73-16 russes)
C29/C30/C52/C53 (47nF/630v K73-16 russes)

Pour l'instant je n'ai pas ajouté les C28 & C51 (33pF) de la contre réaction.
reste aussi les C24 et C47 (10nF/250v) que je n'ai pas encore vu dans le circuit...




[Ulrich]

C'est vraiment beau et soigné

[Unic]

Salut Mario !

Je viens de trouver les deux 10nF oubliés ; ils sont bien planqués au niveau du sélecteur de source.
Je vais m'amuser à les changer.

[Unic]

Toujours sous le capot du sélecteur de source, (section pre-amp).
C12 et C35 sont des 10nF au lieu d'être des 22nF spécifiés sur le schéma.

Sachant que tous les condos de liaisons en place avaient visiblement déjà été changés; que me conseillez-vous je remets à l'identique ou je suis le schéma ?
