Salut Jean,

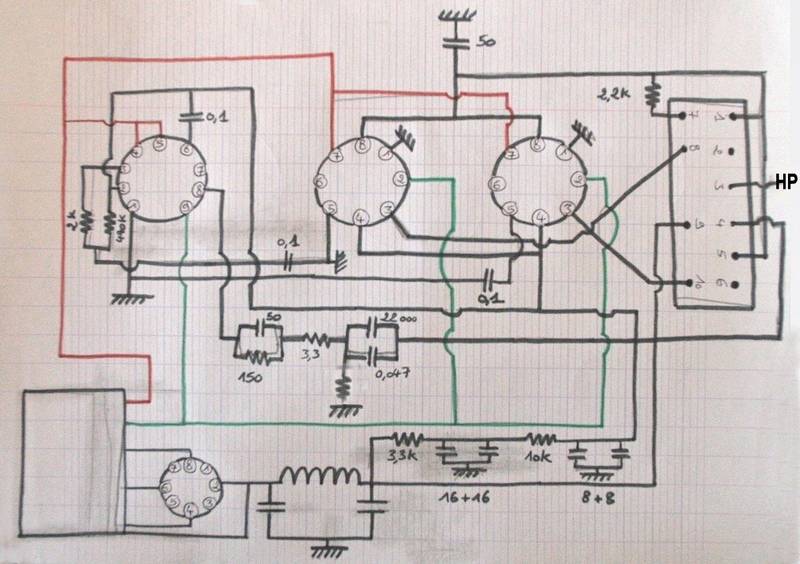

la valeur de 8µF que j'ai donné est celle après self (voir schéma), les petits condos (8+8 & 16+16).
Je n'ai aucune idée des valeurs des condensateurs entourant la self car ceux-ci sont scellés dans leur coque peinte.
Le forum Audiovintage est privé.
En tant qu'invité, vous avez accès à certaines rubriques uniquement, l'ajout de nouveaux membres n'est pas possible pour le moment.
En tant qu'invité, vous avez accès à certaines rubriques uniquement, l'ajout de nouveaux membres n'est pas possible pour le moment.
Hortson 30W
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Horston Blocs mono 30W 6L6GC

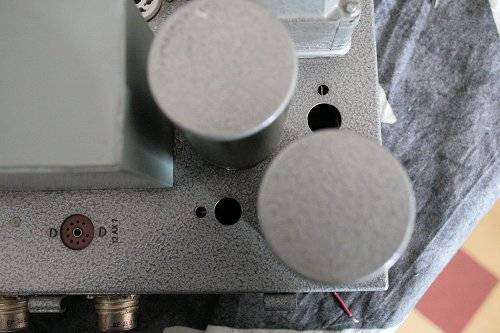

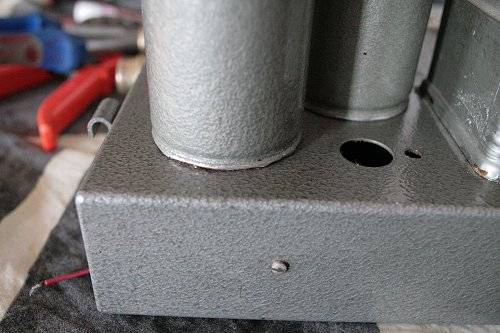

Ça y'est c'est propre !
- Fichiers joints
-
- Horston 042.jpg (36.29 Kio) Vu 2029 fois
-
- Horston 041.jpg (32.93 Kio) Vu 2029 fois
-
Clavette
- Membre V.I.P
- Messages : 6298
- Enregistré le : jeu. 31 déc. 2009 02:53
- Localisation : Mr Clean Condo
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Horston Blocs mono 30W 6L6GC
Réponse du vendeur :
"BOJOUR . VALEUR DES CONDOS: 32 MICROFARADS 630 VOLTS celui qui est en tete de filtre....16 MICROFARADS 600VOLTS en sortie de self;
idem pour le troisieme;;;"
Donc les valeurs des "gros" condos seraient les mêmes que celles des "petits" (si on additionne les valeurs mises en parallèle des "petits").
"BOJOUR . VALEUR DES CONDOS: 32 MICROFARADS 630 VOLTS celui qui est en tete de filtre....16 MICROFARADS 600VOLTS en sortie de self;
idem pour le troisieme;;;"
Donc les valeurs des "gros" condos seraient les mêmes que celles des "petits" (si on additionne les valeurs mises en parallèle des "petits").
-
Clavette
- Membre V.I.P
- Messages : 6298
- Enregistré le : jeu. 31 déc. 2009 02:53
- Localisation : Mr Clean Condo
Re: Horston Blocs mono 30W 6L6GC
Donc comme à l'origine en fait. Les 2 petits sont des polarisés montés tête bêche si j'ai bien compris.
Cedric
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Horston Blocs mono 30W 6L6GC

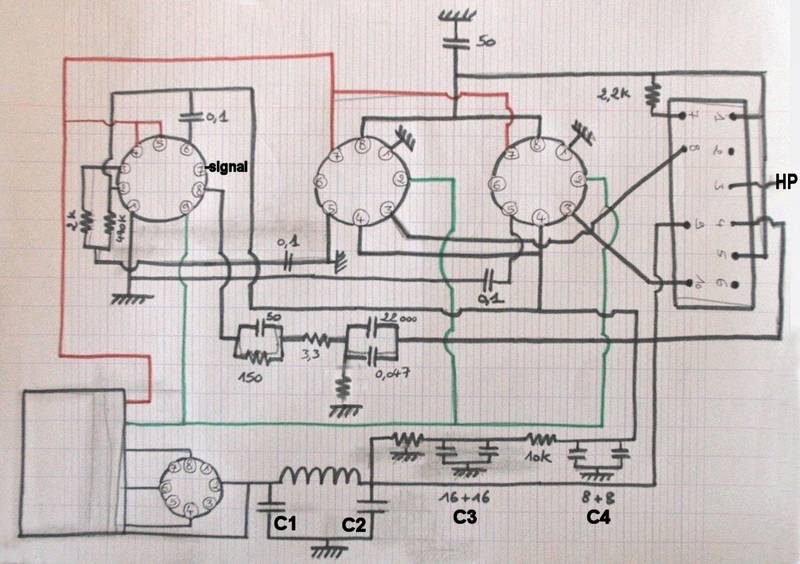

Les deux "petits" sont en fait quatre "petits". Deux doubles, dont les pôles + sont raccordés deux à deux, les deux groupes de deux sont reliés par une résistance de 10kohms les pôles - sont tous à la masse (voir schéma).
Ce sont les gros qui sont reliés d'une façon spéciale (je pense). un + au - de l'autre et à la masse / l'autre + au - en passant par la self. Edit : non apparement les deux moins seraient à la masse selon le schéma du vendeur (voir page suivante)
Pour les valeurs des condos le vendeur est à l'arrache. Mesures :
C1 8,4 8
C2 8,1 7,6->condo coulé
C3 53,8 37,1 (16+16=32)
C4 21,8 9,9+10 (8+8=16)
Voilà Jean avait deviné la valeur de C1, il nous expliquera peut-être comment.
Ce sont les gros qui sont reliés d'une façon spéciale (je pense). un + au - de l'autre et à la masse / l'autre + au - en passant par la self. Edit : non apparement les deux moins seraient à la masse selon le schéma du vendeur (voir page suivante)
Pour les valeurs des condos le vendeur est à l'arrache. Mesures :
C1 8,4 8
C2 8,1 7,6->condo coulé
C3 53,8 37,1 (16+16=32)
C4 21,8 9,9+10 (8+8=16)
Voilà Jean avait deviné la valeur de C1, il nous expliquera peut-être comment.
- Fichiers joints
-
- HorstonOK.jpg (69.8 Kio) Vu 2004 fois
Modifié en dernier par valere le mar. 8 févr. 2011 23:25, modifié 1 fois.
-
Clavette
- Membre V.I.P
- Messages : 6298
- Enregistré le : jeu. 31 déc. 2009 02:53
- Localisation : Mr Clean Condo
Re: Horston Blocs mono 30W 6L6GC
C'est quand même bien simple comme schéma électrique!
Quand on compare avec nos blocs transistors...
Quand on compare avec nos blocs transistors...
Cedric
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Horston Blocs mono 30W 6L6GC
Bon je sais donc à peu près ce qu'il me faut des 16µF + des 32µF.
Pour les quatre 8µF, un idée sur le voltage à prendre ? La qualité ? La marque ?
Pour les quatre 8µF, un idée sur le voltage à prendre ? La qualité ? La marque ?
-
valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Horston Blocs mono 30W 6L6GC
Jean. Est-ce que cela veux dire que pour mon 16+16µF 500V, je peux pas mettre un simple 32µF ?klemp a écrit : ...et ensuite de ne pas dépasser les 20 µF afin de ne pas modifier les constantes de temps calculées pour cet amplificateur..
