Dynaco Stéréo 70

[Unic]

OK. Merci JF !
Il faut que je revoies le pcb ,alors.

[6336A]

Si tu as 4mm, ça passe aussi. Mais en dessous, c'est djust.

[Unic]

Bonsoir,

Je n'ai pas encore testé mais les adaptateurs ont été gravés hier soir et assemblés ce matin.

.
Les PCBs après gravure. Essaie de montage des pins de liaisons vers le 9-pin du Dynaco.
.

7199 to EF95-EC90 adapter_V2.0_02_TN.jpg (157.72 Kio) Vu 9021 fois

.

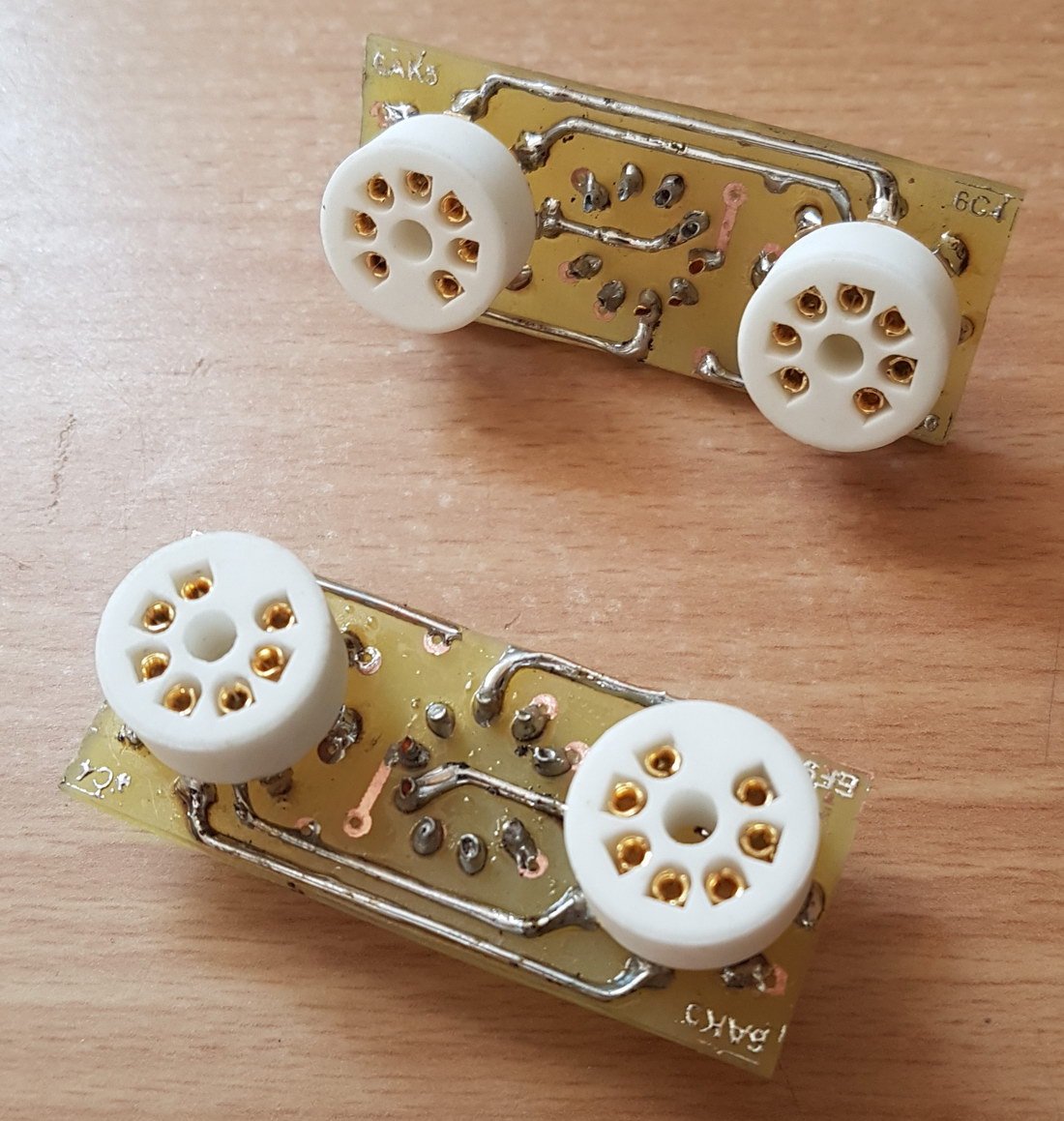

Les pistes ont été doublées avec un brin de cuivre ~0.5 mm.
.

7199 to EF95-EC90 adapter_V2.0_03_TN.jpg (226.94 Kio) Vu 9021 fois

7199 to EF95-EC90 adapter_V2.0_04_TN.jpg (177.19 Kio) Vu 9021 fois

.

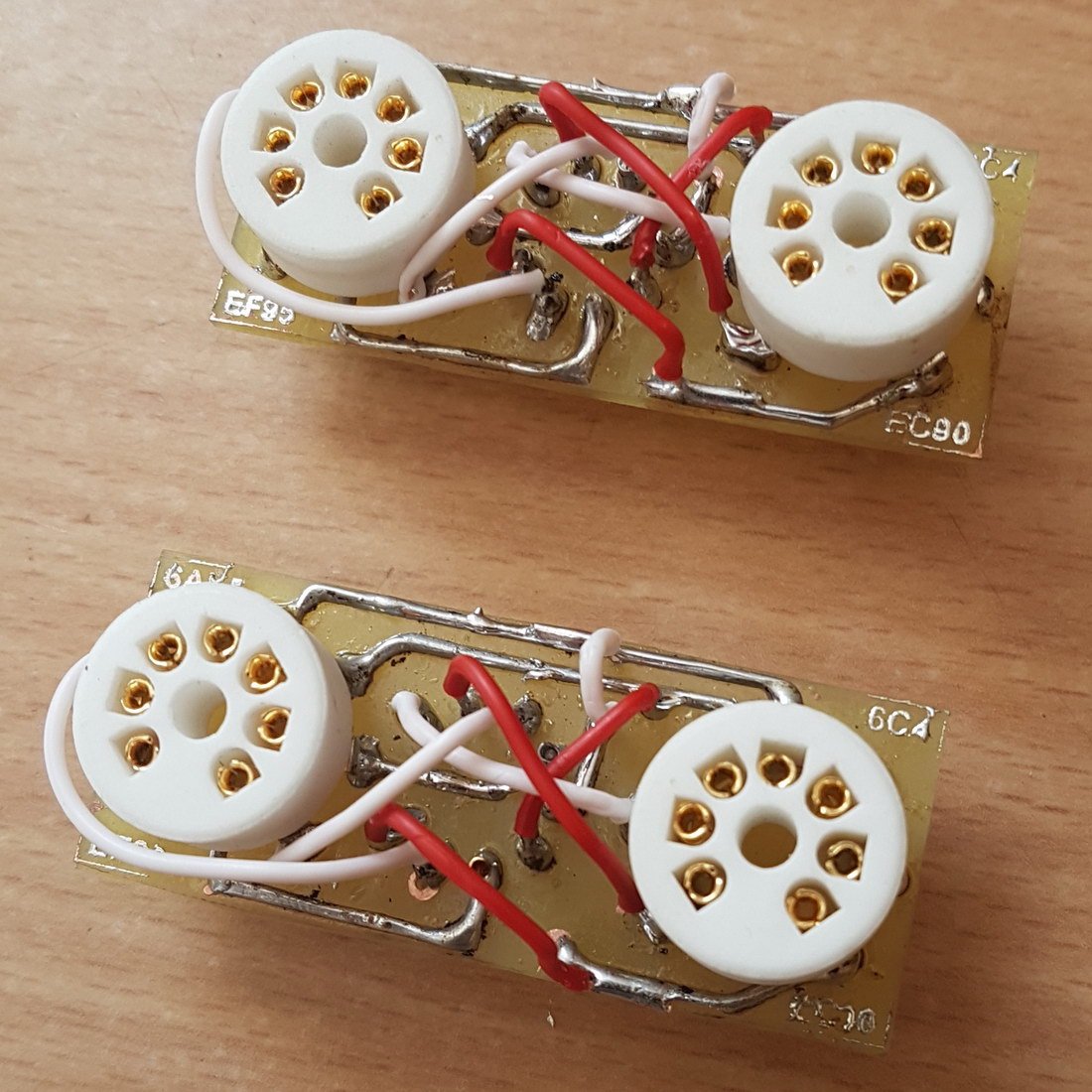

Finalisés avec les pontages finaux. Idem avec du fil mono-brin de cuivre de ~0.5mm.
.

7199 to EF95-EC90 adapter_V2.0_05_TN.jpg (219.09 Kio) Vu 9021 fois

.
Protection du dessous pour PCBs pour éviter toutes déconvenues.
.

7199 to EF95-EC90 adapter_V2.0_06_TN.jpg (139.3 Kio) Vu 9012 fois

.
Mise en situation avec les tubes : 6AK5 de chez RT, 6C4 de RCA & National Union (tubes USA).
.

7199 to EF95-EC90 adapter_V2.0_07_TN.jpg (99.03 Kio) Vu 9012 fois

7199 to EF95-EC90 adapter_V2.0_08_TN.jpg (98.56 Kio) Vu 9012 fois

.
Test prévu pour demain.

[LeTOF]

Salut Pedro,

Ça va intéresser beaucoup d'utilisateurs de Dynaco et de ce tube....
Beau boulot...

[Unic]

Merci Christophe.
Oui, ben ça fonctionne moyen.

Adaptateurs en place, je me retrouve avec une sorte de bruit rose dans les HPs, ou plutôt une ronfle irrégulière, cela avec modulation nulle et volume à 0.
Serait-ce dû à des points de soudure trop proches, notamment ceux du 9-pin mâle ?

[Unic]

Quid de la pin #6 du 7199 (Pentode Cathode Grid N°3, Internal Shield), je l'ai relié à pin #2 du 6AK5, mais en observant le schéma interne je vois que les 2 points ne sont pas reliés de la même façon en interne dans les tubes, peut-être aurais-je dû faire un branchement à la pin #7 du 6AK5 au lieu du #2 ?

.



.

PS : Schémas des tubes déjà posté sur ce post : https://www.audiovintage.fr/leforum/vie ... 15#p642115

[6336A]

Bonjour

peut-être aurais-je dû faire un branchement à la pin #7 du 6AK5 au lieu du #2 ?

C'est la même chose. Les broches 2 et 7 de la 6AK5 sont reliées à la cathode et à la grille d'arrêt en interne.

Adaptateurs en place, je me retrouve avec une sorte de bruit rose dans les HPs, ou plutôt une ronfle irrégulière, cela avec modulation nulle et volume à 0.

Ce bruit augmente t-il en montant le volume ?
La modulation passe malgré le bruit ?

[Unic]

Salut Jean-François,

Je viens de procéder à plusieurs tests. Échanges de tubes, échange de place sur le ST70, essaie avec un socket saver.

Résultat : un adaptateur fonctionne, l'autre a une grosse ronfle (très très grosse).
La modulation passe.
La ronfle n'augmente pas avec le volume.

Je vais revoir les soudures et le câblage de l'adaptateur qui présente la ronfle.
Pour l'autre, l'écoute en mono (avec un seul adaptateur en place) semble être correcte voir plus que ça.

[6336A]

un adaptateur fonctionne, l'autre a une grosse ronfle (très très grosse).

Bon. C'est plutôt une bonne nouvelle... si un canal fonctionne bien, il n'y a pas de raison que tu n'arrives pas à faire fonctionner l'autre.

[Unic]

J'ai repris mes soudures des picots centraux.
Ça fonctionne !!!


Merci du coup de main, JF !
Il n'y a plus qu'à comparer par rapport aux 7199.

Dommage que mes triodes 6C4 soient déséquilibrées. 10 mA vs 13,5mA (mais au nominal NOS pour les 2).
