Bang & Olufsen Beomaster 3000-2

[CHARLES33]

Et voici encore un exemplaire de ce bel appareil, dans "son jus" mais il fonctionne parfaitement mis à part un léger crachouillis au niveau du potard de volume. Nous y remédierons dans les jours/semaines/mois à venir.
Après une remise en forme un peu laborieuse d'un B&O 1000 il y a quelques temps, j'espérais ne plus remettre le nez dans ce genre d'appareil.
Un jeune et brillant collègue vient cependant de me confier le sien pour une petite remise à niveau, je ne pouvais donc refuser

bo 3000 2 intro.jpg (160.59 Kio) Vu 12995 fois

bo 3000 2 avant 1.jpg (205.75 Kio) Vu 12995 fois

et de nuit car toutes les lampes sont fonctionnelles:

bo 3000 2 avant night.jpg (161.71 Kio) Vu 12995 fois

De gauche à droite,
le B&O 3000 2 possède une prise casque, loudness, un sélecteur 2 paires d'enceintes, 2 filtres low et high et une possibilité de mettre l'ensemble en mono:

bo 3000 2 avant left.jpg (149.33 Kio) Vu 12995 fois

Il offre en outre 2 entrés phono et une auxiliaire, pour la partie tuner, possibilité de 6 stations pré réglées ou recherche par curseur:

bo 3000 2 avant middle.jpg (136.69 Kio) Vu 12995 fois

à droite le réglage des 6 stations:

bo 3000 2 avant right.jpg (135.05 Kio) Vu 12995 fois

le systéme de règlage des stations par deux voyants lumineux :

bo 3000 2 reglage stereo.jpg (132.21 Kio) Vu 12995 fois

Présentation de l'arrière de l'appareil "to follow"

[CHARLES33]

La face arrière est très rarement présentée sur le net, et pourtant elle n'est pas dénuée d’intérêt.
Le B&O 3000 2 accepte les antennes 300 ohms et 75 ohms. En "IN" deux entrée phonos (MM et MC à confirmer) et une entrée magnéto (auxiliaire dirions nous aujourd’hui). Particularité remarquable, les 3 entrées sont doublées DIN/RCA, chapeau B&O

bo 3000 2 arrire gauche.jpg (150.56 Kio) Vu 12984 fois

Le B&O 3000 2 accepte en fait 3 paires d'enceintes; il faudra que je me plonge dans le manuel utilisateur car la face avant ne possède que les fonctions speaker 1 et speaker 2.
Passage en 240 V, première opération préventive. A noter le curseur "test" dont j'ignore pour l'instant l'utilité, Jacques

bo 3000 2 arriere droit.jpg (157.25 Kio) Vu 12984 fois

Je n'ai pas encore ouvert le coffret mais je sais que la petite enveloppe contenant le schéma est bien présente.
Après avoir lu les messages précédents, un changement de condensateurs et des trimmers s'impose. Rendez vous donc dans quelques....... pour le CR de remise à niveau.
Même dans son jus cet appareil est bien supérieur en qualité d'écoute au petit 1000 remis à niveau.

bo 30000 2 avant 2.jpg (217.18 Kio) Vu 12984 fois

[chartz]

Le bouton « test » : pour ajuster l'équilibre droite-gauche de chaque source.

Le faire glisser vers le bas et ajuster la voie droite, après avoir réglé le volume grossièrement en fonction de la source à l'œil (en dessous, tu verras les ajustables dûment repérés) pour obtention du volume minimum. Utiliser une source mono pour ce faire.

Sur le Beolab 5000 ce bouton « test » est en façade.

Attention toutefois, il peut être oxydé au niveau de ses contacts.

[CHARLES33]

Merci Jacques pour ce complément d'information; pour le réglage des voies je suppose que tu fais allusion aux trimmers qui se trouvent sous l'appareil ?

bo 3000 2 sous.jpg (183.39 Kio) Vu 12960 fois

Pas très pratique pour effectuer les réglages, non ?

[chartz]

Oui. Tu le mets sur un flanc.

Je possède aussi un Beocenter 3500, en fait un Beomaster 3000 et une Beogram 3000 dans une chaîne compacte, et franchement c'est très bon.

Mais la partie ampli a été entièrement restaurée.

[CHARLES33]

Oui j'avais vu et m'inspirerai de ton travail (condos et trimmers) . Pour les condensateurs si tu as la liste (valeur et voltage) je suis preneur. Tu n'as pas changé les 3 gros condensateurs (filtrage et sortie ) ?
Pas encore démonté mais les composants semblent assez accessibles. Bien noté la fragilité des pistes, tresse à dessouder de rigueur donc.

[chartz]

Si j'ai aussi remplacé les 3 cartouches mais ils étaient encore parfaits aux mesures.
Je suis en partance pour un grand concert rock là, mais je te retrouverai la liste.

[CHARLES33]

Malgré un emploi du temps de ministre (vélo le matin et bricolage l'après midi avec l'ami Alain) j'ai pris un peu de temps pour mettre le nez dans le cambouis, ou plutôt pour voir où se situe le cambouis .
Finalement cet AT se dépoille assez bien, plus facilement que le master 1000.

Il s'agit donc du NR 2402, type 17, les spécialistes apprécieront.

bo 3000 2 etiquette.jpg (148.04 Kio) Vu 12915 fois

Les trois gros condos (alimentation et sortie) sont rincés , des valeurs à + 30 % et des vloss à + de 6%. Maintenant pour trouver des 3000 uf et 5000 uf en 70V de cette taille on peut toujours courir...d'autant que le système de fixation a été conçu pour ces diamètres...

bo 3000 2 condo alim sortie.jpg (177.33 Kio) Vu 12915 fois

La carte préampli incorpore les prises Din et RCA d'entrée, un peu comme une carte d'ordinateur, précurseur chez BO
Je ne toucherai pas aux trimmers car les voix R/L me semblent équilibrées et je n'ai pas tout compris du système de réglage , par contre on va virer les ROE.

bo 3000 2 pre amp.jpg (164.4 Kio) Vu 12915 fois

Idem pour la carte tuner, ça fonctionne donc on touche pas, seulement un condo ROE et le gros 400 uf bleu (un seul chez moi par rapport à ceux en // présentés précédemment) seront changés.

bo 3000 2 tuner.jpg (214.04 Kio) Vu 12915 fois

La carte de puissance enfin, du ROE à changer également ainsi que les deux trimmers car ceux ci doivent être opérationnels pour le réglage du courant de sortie (ou de repos, je ne sais plus).


Bref, un peu de mail ( comme il se dit ici) en perspective mais avec le tourne broche d'Alain on devrait en voir le bout

[Macarèl]

Après avoir vécu en compagnie d'un Béomaster 1000 (touches grises) acquis d'occasion chez B&O (donc marqué " Béocontrôlé " dans le bois de teck à l'aide probablement d'un pyrograveur), j'ai acheté en 1973 un Béomaster 3000-2 raide neuf avec lequel j'ai "fait mes classes" pour ce qui concerne l'écoute de la musique baroque, classique et romantique, tant à partir de LPs qu'en écoutant France Musique.

J'ai ensuite fait l'acquisition du haut de gamme de l'époque, le Béomaster 4000 qui, pendant quelques heures, m'a semblé plus dynamique que le 3000-2.

En fait, il ne s'agissait que de la manifestation d'un calibrage différent du potentiomètre de volume qui "donnait" plus de volume dès les premières gradations....Et, tout compte fait, je n'ai pas conservé très longtemps ce 4000. En effet, pour ce qui concernait le plaisir d'écoute des timbres d'instruments acoustiques et des voix humaine, le 3000-2 avec ses transistors sous boitiers métalliques m'a semblé beaucoup plus agréables à écouter...Et cela tant sur des Béovox 3702 que S 60, M100 ou/et M75.

Je suis passé ultérieurement au 4400 puis au 8000 qui m'ont donné entière satisfaction (surtout étant attelés aux M75 et aux MS150), mais j'ai toujours un peu regretté la musicalité somme toute assez naturelle du Béomaster 3000-2, même si on aurait pu souhaiter à la rigueur qu'il fut pourvu d'un peu plus de dynamique...

A signaler qu'avec mes appareils B&O...amplis, platines ou magnéto, enceintes...de 1970 à 1993, je n'ai jamais eu à déplorer la moindre panne...Pas même une ampoule grillée. Je ne sais s'il en serait de même avec le matériel B&O contemporain .

[CHARLES33]

Fin de la rénovation (ou presque) pour le BO.

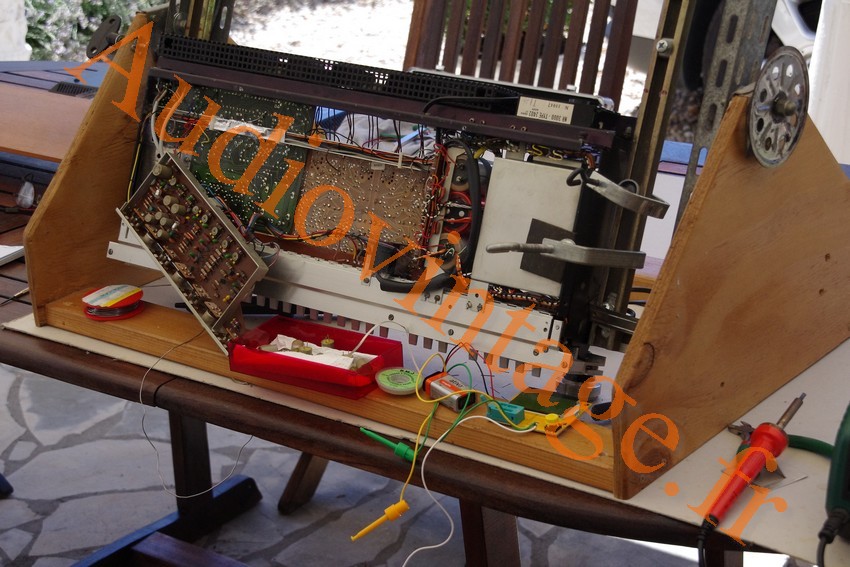

Passage sur la rôtissoire d'Alain, comme c'est pratique !

BO 3000 2 RECAP 1.jpg (206.01 Kio) Vu 12766 fois

Après une inspection succincte, notre AT, bien que fonctionnel, a dû avoir quelques mésaventures par le passé .
Les fils de sortie de diodes sont très dégradés, ils seront changés. Testé,le pont de diodes lui, ne semble pas avoir souffert.

BO 3000 2 PONT ET FILS HS.jpg (162.63 Kio) Vu 12766 fois

Une deuxième surprise m'attend du côté des fusibles, ceux ci (cramés) été enveloppés dans du papier alu (ça me rappelle ma première réparation sur un Scott il y a bien 30 ans), forcément ça marche beaucoup mieux... Fusibles remplacés.

bo 3000 2 fuses hs.jpg (212.68 Kio) Vu 12766 fois

Première constatation sur les condos, les ROE sont bien rincés. Malheureusement les condos de filtrage et de sortie sont également fatigués;

BO 3000 2 RECAP 2.jpg (182.4 Kio) Vu 12766 fois

BO 3000 2 recap 3.jpg (172.43 Kio) Vu 12766 fois

Les condos actuels sont généralement plus petits que les anciens, ce qui pose parfois problème pour les refixer,

Le mieux est encore, avec un peu de temps et de dextérité, d'enfourner les neufs dans les anciens.

3000 2 cap synthese.jpg (157.66 Kio) Vu 12766 fois

Et, pour les générations suivantes, de laisser une trace de cette opération :

BO 3000 2 new cap renamed 1.jpg (190.24 Kio) Vu 12766 fois

Changement des chimiques sur toutes les cartes par du Panasonic de bonne qualité, idem pour les trimer de la carte de puissance ainsi que le 400 uF de la carte tuner.
Remplacement également des driver suite à une mauvaise manip de ma part au remontage

BO 300 2 carte amp recap.jpg (252.15 Kio) Vu 12766 fois
