Garrard Zero 100 S

[rycotte]

Pour compléter ce sujet, voici la version galet Zero 100 S. Celle dont il est question dans les docs postées par Jean.
Très sale mais très saine (à priori complète et pas de rouille ) et non fonctionnelle. S'allume mais ne tourne pas
Le diamant de la cellule Excel est mort et j'ai déjà repéré une soudure cassée au niveau d'un des fils de Litz à la base du bras. La voici dans son jus telle que je viens de la récupérer









A suivre...

[Dadatimi]

Je pense que c'est de l'eau de pluie qui a fait ces marques

[rycotte]

c'est possible.
suite du démontage. Par le dessus rien de compliqué. Je démonte le galet, nettoie sa surface ainsi que son axe que je lubrifie ensuite avec une goutte d'huile. Il tourne sans difficulté désormais.

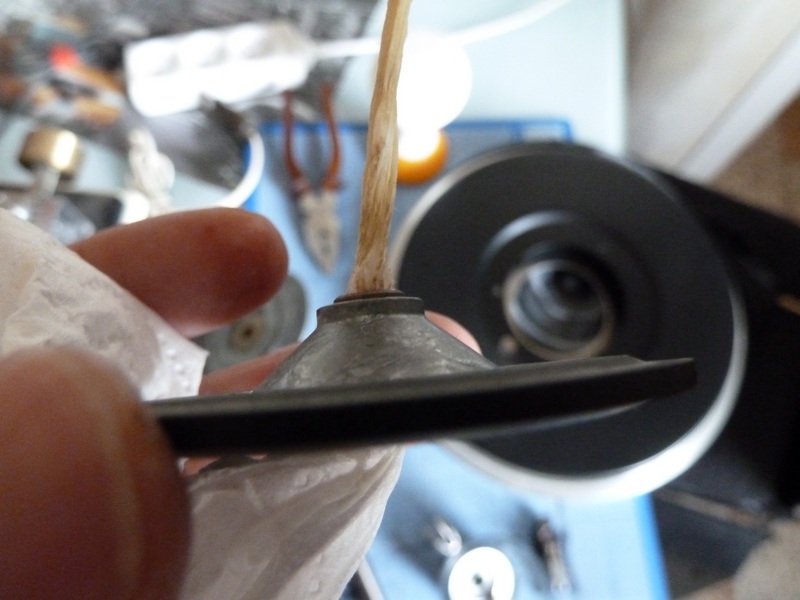

nettoyage de l'axe du galet


le galet reprend sa place

le galet a repris sa place

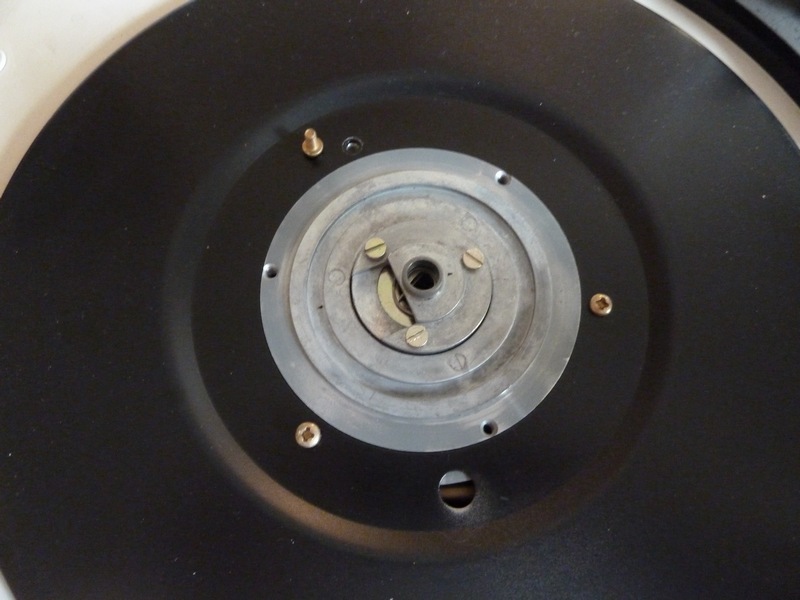

pour désolidariser l'axe principal, il faut retirer les 3 vis par le dessus (entourées en rouge)


Ensuite on attaque par le dessous et on prend un max de photos car il y a des tringles, des rondelles, des ressorts et des circlips de partout !

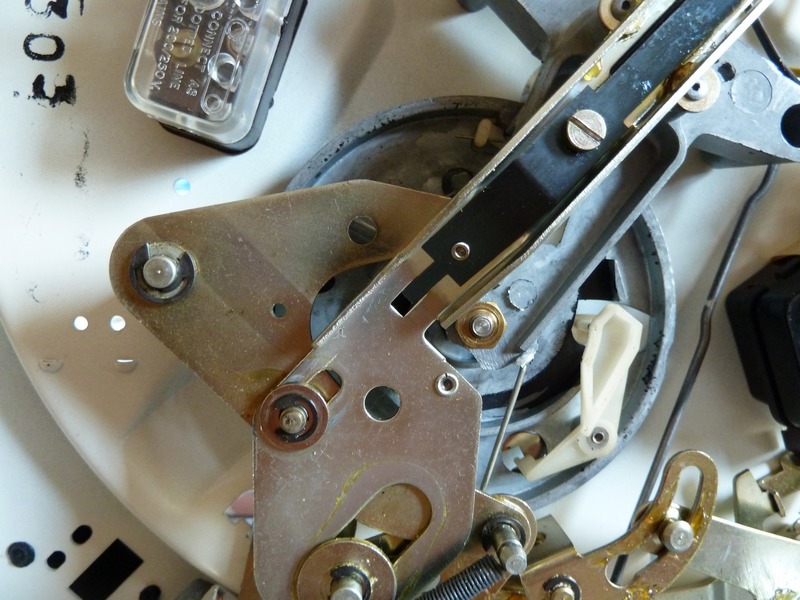

vue du dessous

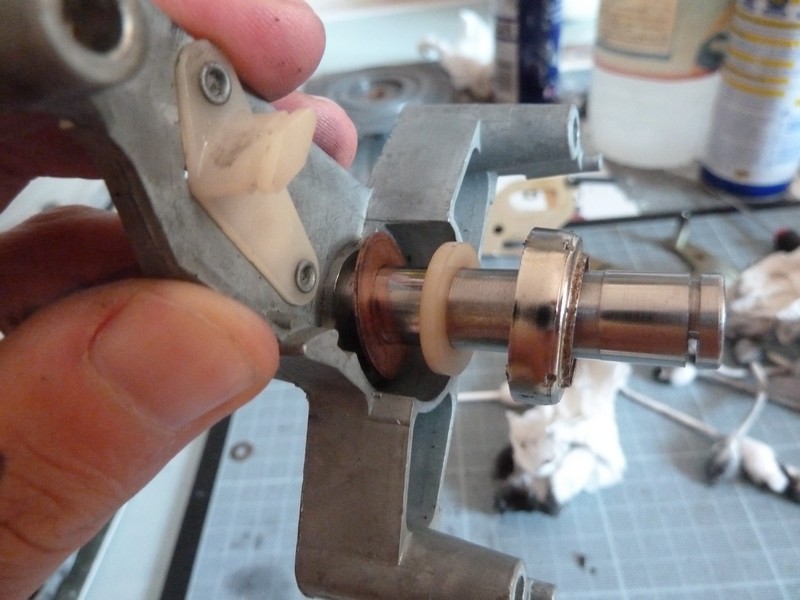

je finis par retirer l'axe principal et on comprend mieux pourquoi elle tournait pas. Un joint en caoutchouc s'est désagrégé et vient encrasser les pignons...

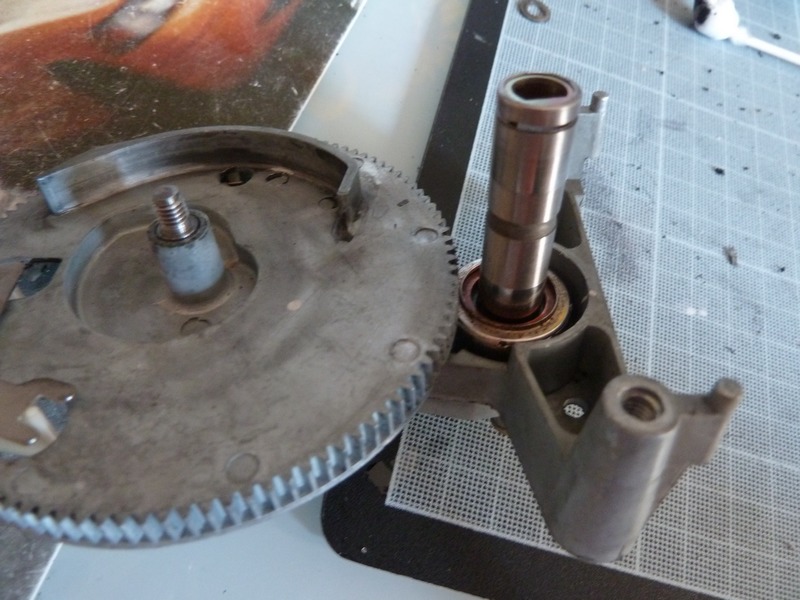

l'axe démonté


le joint pourri


la roue crantée est aussi grippée à cause de son axe. On le sort, nettoie, lubrifie (huile de machine à coudre comme l'axe du galet)


[rycotte]

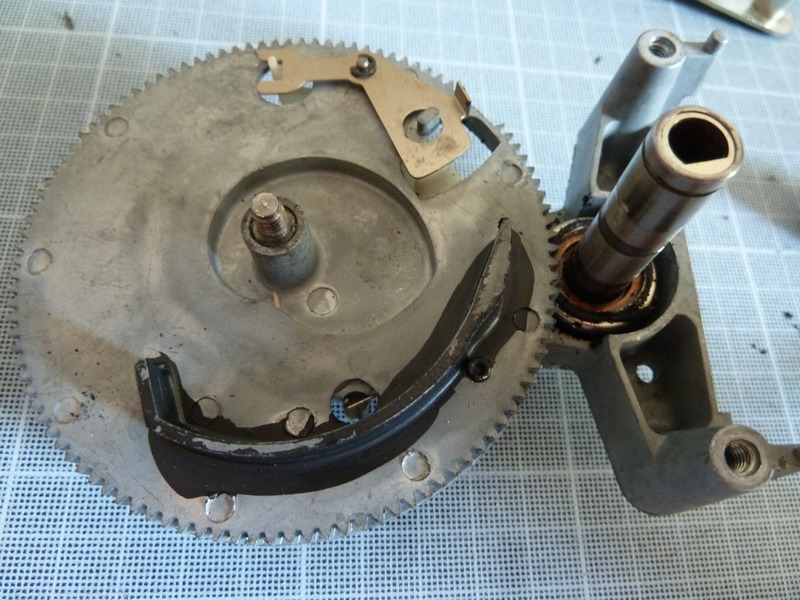

l'ensemble démonté et nettoyé

le tiercé dans l'ordre



on profite pour nettoyer le dessus


j'ai également nettoyé la vieille graisse collante des tringles afin d'en remettre de la neuve. J'ai repositionné toutes les pièces grâce aux photos et un premier test confirme qu'en mode manuel la platine fonctionne enfin
Elle est silencieuse, la vitesse est stable avec de la marge sur le pitch et une fois le moteur arrêté, elle met plus d'une minute à s'arrêter. une bonne inertie pour un plateau bien moins lourd qu'une 124.

Reste encore à régler le mode auto et trouver une cellule pour un test plus complet.

[Pougatchoff]

Sympa cette platine.

Compteur automatique de disque (si si!) avec une échelle de 1600 lectures et réglage de l'antiskating par une réglette

Comment fonctionne le compteur de disques ? sur les retours du bras ?

[rycotte]

il n'y a pas de compteur de disques sur la mienne

[dd83]

Joli coup Aurélien,tu vas nous parler de ce fameux bras assimilable à un parallélogramme déformable ?

[rycotte]

Salut dédé. Oui si j arrive à dompter la bête !

[pionroi]

Super boulot, super reportage
Bravo Aurélien !

[Chambi95]

Une machine intéressante dont la disparité de fabrication d'un modèle à l'autre était endémique.... Bien nettoyée, huilée (où il faut) et réglée elle est d'un très bon niveau.
Attention au moteur dont les plaques polaires se décollent.... tant que tout cela est encore assemblé, une bonne précaution consiste à mettre une petite touche de vernis colorant à cheval sur la pièce et son support.... histoire de les recoller à la bonne place "au cas où".

Pour en revenir à la 100 SB du début, il n'est absolument pas normal que le plateau ralentisse franchement avant la descente du bras. C'est le signe de deux problèmes :
1) Mécanisme grippé ou gommé,
2) Courroie détendue.

D'une manière générale le mécanisme Garrard demande un peu de couple à l'enclenchement, soit lorsqu'on touche la targette gauche soit en fin de plage, également à la détection de disque dans la pile pour les modèles à changeur, et effectivement au moment où la grande roue dentée arrive en fin de cycle, soit parce que la lecture va commencer et que le système doit vaincre la viscosité du lève-bras, soit parce que la lecture est terminée et qu'il doit désengager le galet (pour les Zero à galet comme la 92 ou les 100, 100S, 100C... et également pour les mixtes comme la Z2000 et la 990B) puis ramener la touche centrale à l'arrêt, laquelle est nettement plus "verrouillée" que sur les SL95B et AP76/96 où tout était particulièrement "smooth".....
