JBL C50 Monitor

[Petitloup54]

En attendant de récupérer les dernières pièces de mon futur Paragon (je m'étais donné un an donc je suis encore dans les temps ) et comme j'avais quelques HPs d'avance pour ce dernier, je me suis lancé dans un autre projet, la restauration d'une paire de JBL C50 Monitor S7 (une caisse à rénover et une à refaire quasi intégralement )
Celles-ci sont les ancêtres des JBL 4320 avec également une version S7 (LE15A + LE85 + H91 + LX5) et une version S8 (LE15A + 375 + H93 + 075 + LX5 + N7000)
Conçues en 1963, les C50 Monitor, comme leur nom l'indique, étaient plutôt destinées au milieu professionnel et ont été utilisées durant de nombreuses années dans des studios d'enregistrement.
Les miennes, Récupérées en piteux état, sont en version S7.
Je me suis tout d'abord occupé des caisses puis des filtres.
Voici quelques photos





[Petitloup54]

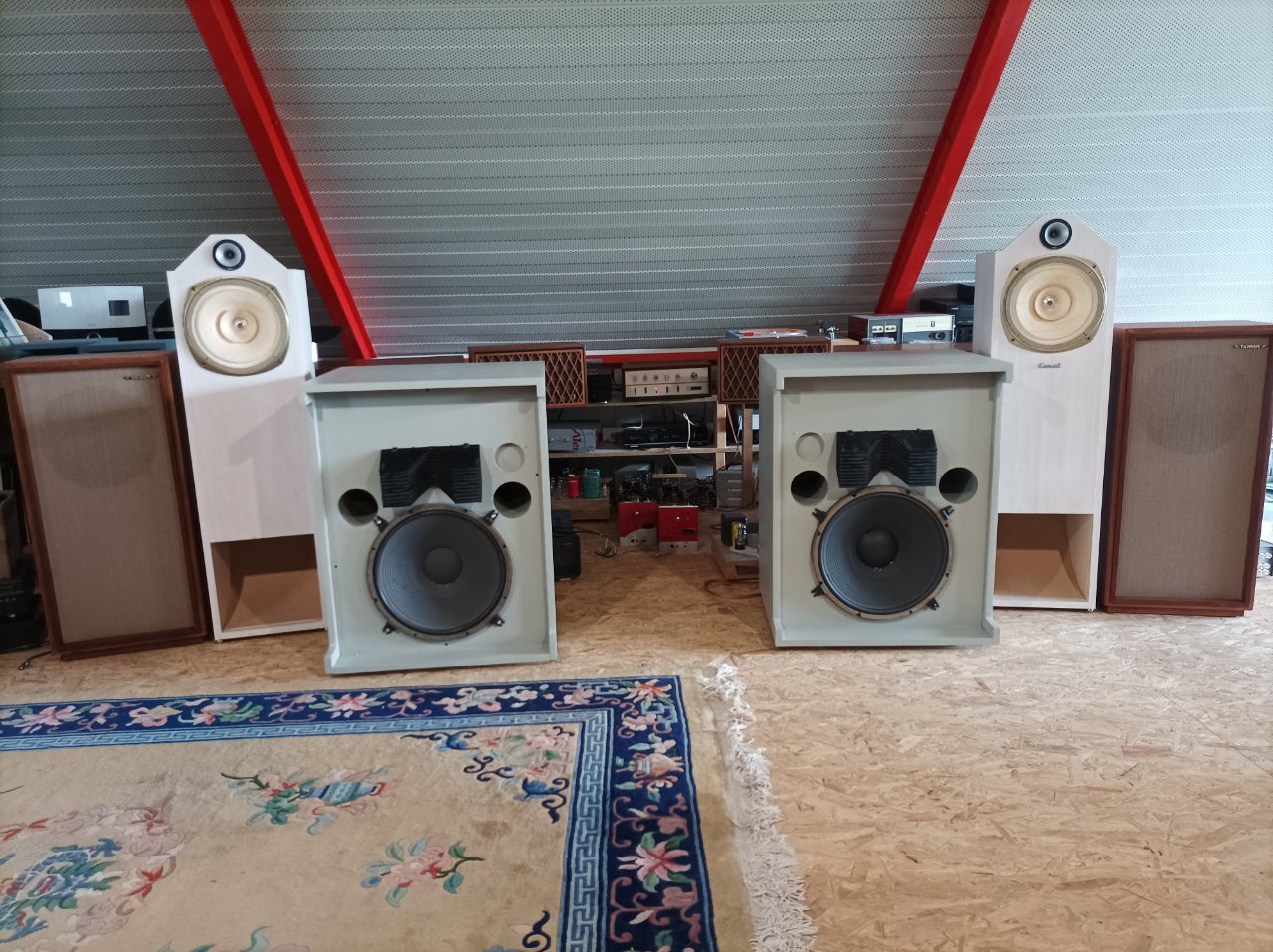

Une fois les enceintes remontées, premier test sur le Fisher 100c. La documentation d'époque annonce 84 dB mais j'ai un énorme doute car le Fisher est loin d'être à la peine à la vue des quelques amplis essayés dessus (dont son compagnon de jeu: le SE 408s ), je tablerais plutôt sur 92-93db.
Bon, l'acoustique et la disposition sont loin d'être idéales mais on sent une grosse énergie, de la rapidité. Le grave ne descend pas trop bas mais apporte une bonne assise.
Par contre, je ne comprend pas trop la coupure de L85 à 500Hz! Le médium, même avec l'attenuateur en position mini est un peu trop agressif!




[Petitloup54]

Comme il me reste une paire de DAS M401 et que j'ai en stock des pavillons H93 et une paire de tweeters 2402, j'ai acheté une paire de filtre N7000 (l'emplacement des 2 filtres est évidemment prévu sur les caisses) pour les passer en version S8 (3 voies) reprenant la même configuration que le Paragon.
Pour les observateurs, vu que j'ai refait la façade de la deuxième enceintes, j'ai symetrisé volontairement la position du tweeter par anticipation.

[Petitloup54]

Quelques docs récupérées sur Lansinghéritage:

page1 (1).jpg (88.47 Kio) Vu 9504 fois

page2 (2).jpg (79.21 Kio) Vu 9504 fois



[Padawan]

Encore une magnifique paire d'enceintes !!!

[6336A]

Là aussi, même combat que pour la Tannoy. Les composants du filtre JBL ne sont pas bien fameux, du moins en rapport à ce que l'on peut trouver actuellement. On peut grandement améliorer la chose, et mieux équilibrer cette enceinte.
Quand aux transducteurs, on ne les présente plus. LE15 + LE85, ça ressemble à des haut parleurs...

[Bertrand]

Bonjour, Je n'avais pas été totalement convaincu par le couple L91/LE85 pour descendre à 500hz et je lui trouvais un petit manque en haut. L'ajout du 2402 devrait pouvoir compenser cela. Mais en revanche, cette chambre de compression est pleine d'énergie, plus que les 1" altec que j'ai pu écouter, mais à mon oreille, au détriment des timbres. J'avais vendu celles que j'avais, puis j'ai fini par en racheter une paire. C'est très directif sans les lamelles, un peu moins précis avec. Cela vaut le coup d'essayer les deux solutions.

[penfall]

Le joint liège au pourtour du LE15 sert pour un montage à l'intérieur de l'enceinte ?

[Petitloup54]

Le joint liège au pourtour du LE15 sert pour un montage à l'intérieur de l'enceinte ?

Il a 2 fonctions: joint effectivement pour montage par l'intérieur et esthétique (cache suspension) pour montage extérieur.

[penfall]

Ok..

J'ai justement un montage en cours avec un LE15B et LE85 monté sur pavillon ARAI A-480 de chez ALG...

Je vous ferai une présentation de l'avancé des travaux dans la section DIY...
