Testeur de semiconducteurs en kit

[LE15A]

A priori non, il semble que ce genre de testeur soit prévu pour tester les semi conducteurs HORS CIRCUIT et SANS alimentation extérieure. Le DT155 reconnait automatiquement: les transistors bipolaires, transistors darlington, mosfet à enrichessement(??) et déplition(??), jonction de Fet, triacs, thyristors, LED, LED bicolores, diodes et diodes réseaux. Identification automatique des broches, mesure du gain des transistors, mesure du voltage de coupure des Mosfet de puissance, mesure du voltage sur les diodes, LED et transistors, injecte un courant de test sur les semi-conducteurs. Pour des non spécialistes cela permet de déterminer si le composant est HS ou non et pour un composant neuf compatible mais avec un brochage différent de retrouver celui ci (TRES pratique!) sans se tromper et j'avoue l'utiliser sans vergogne.

[nicodio]

c'est les mêmes fonctionnalités que sur le mien. La seule chose que ne fait pas ce genre de testeur, c'est le test en régime dynamique : les capas parasites et les fréquences de coupure ne peuvent pas être connues avec cet appareil, ce qui n'est pas vraiment gênant dans nos applications (les bandes passantes s'étendent au maximum à quelques centaines de kHz).
En tout cas, c'est super pratique pour trier un lot de transistors.

[LE15A]

Effectivement comme il donne les différents courants de mesures, voltages et gains de chacun il permet un tri pour appairage facile.

[hencot]

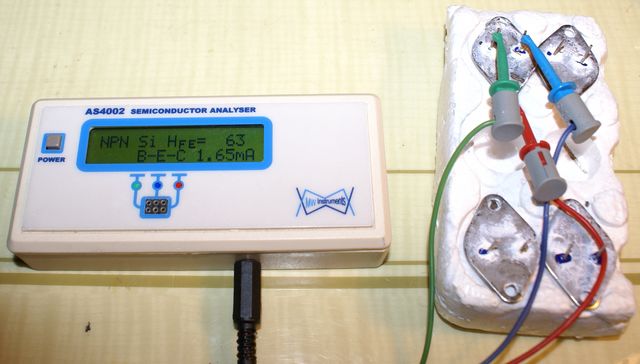

Trés bon appareil le mien date de quelques années , la face avant à un tout petit peu changé Michel le concepteur est (ou était) directeur technique chez Hameg France, son pont de mesures trés précis est lui encore meilleur en qualité mais peut être un peu cher pour un amateur qui l utilisera peu .

[alayn91]

Bonjour,

LE15A s'interroge: "mosfet à enrichessement(??) et déplition(??), "

Les MOSFET à enrichissement ou enhancement, sont bloqués pour Vgs = 0V.
Les MOSFET à appauvrissement ou depletion ( in english) sont passants pour Vgs = 0V.
Comme les tubes.

[lipsik]

Bonjour, je relance le sujet car j'ai l'intention d'acheter le Peak DCA55, mais il ne mesure pas la tension de claquage des transistors.
Dans ce cas, y a t'il moyen de s'en apercevoir à travers les mesures réalisées avec cet appareil ou est'il préférable de prendre le DCA PRO.
Merci d'avance

[Kikook]

Si tu veux réellement voir et vérifier le comportement des transistors quels qu'ils soient (y compris ceux de "puissance") quand on les pousse à la limite de leurs caractéristiques (c'est ici que c'est intéressant pour identifier des fake) il te faudra un traceur de courbe, mais un vrai, comme un Tektronix 576 par exemple (je te laisse regarder sur google à quoi ça ressemble..).


Dans une moindre mesure, tu peux aussi partir sur un module à ajouter à un Oscilloscope, j'ai un Heathkit IT-3121 mais c'est bien moins "performant" et si tu as un seul oscillo c'est vite chiant pour faire un test "vite fait". je crois que ce modèle est le plus intéressant des "vieux modules de traceur de courbe".

J'ai aussi un DCA75 Pro. C'est un très bon appareil mais le logiciel est à mon avis très moyen, il y a des bugs (surtout d'affichage), j'ai remonté les soucis chez Peak qui n'a pas daigné me répondre...
Cela dit, il reste parfaitement utilisable, c'est très didactique de pouvoir tracer des courbes (limitées et c'est pas très rapide) avec ce petit joujou, et oui, il m'a permis d'identifier des transistors défectueux répondant correctement à un test "diode" au multimètre.

Tu peux aussi acheter un DY294 que j'ai aussi. C’est du chinois, la qualité de construction est bonne sans plus (au bout d'un moment, il faut démonter pour retordre les contacts) et ça donne pas mal d'infos supplémentaires par rapport à un simple multimètre. Prévois un transfo secteur, sur pile, ça fonctionne pas à 100%.
Il te donne la Vbr (tension de claquage). De par la gamme de l'appareil, il ne faut pas s'attendre à un appareil d'une précision absolue, néanmoins, les mesures que j'ai pu faire avec lui sur ce point correspondent à ce que l'on peut trouver sur les datasheet des transistors, du moins quand ce ne sont pas des mauvaises copies...

Cette mesure ne suffira pas à détecter la totalité des contrefaçons (voir même très peu), et en ce qui concerne les transistors de puissances, seul un vrai traceur de courbe comme le Tektronix (il y a d'autres modèles) est viable. Et ce genre de bête, il faut savoir l'utiliser, ça peut faire mal aux transistors comme à l'opérateur...

[lipsik]

Merci Thierry pour cette réponse très détaillée.
Philippe

[lipsik]


Bonjour,
testeur DY 294 commandé en chine le 28/07 via Amazon, reçu ce jour 7/08 par Chronopost.
Emballage normal, ( j'espère qu'il n'a pas souffert ! ) A première vue, cet appareil me semble correct , ( et je fait confiance à Kikook), vendu sans piles, pas grave, j'ai une alim 6V 1,4A ,( cela devrait suffire), le mode d'emploi est en chinois, mais trouvé en anglais sur le net, et traduit via Google. Bien voila, il ne me reste plus qu'à contrôler les 50 transistors reçu de chez UTSOURCE et en même temps ceux de chez Little diode.
